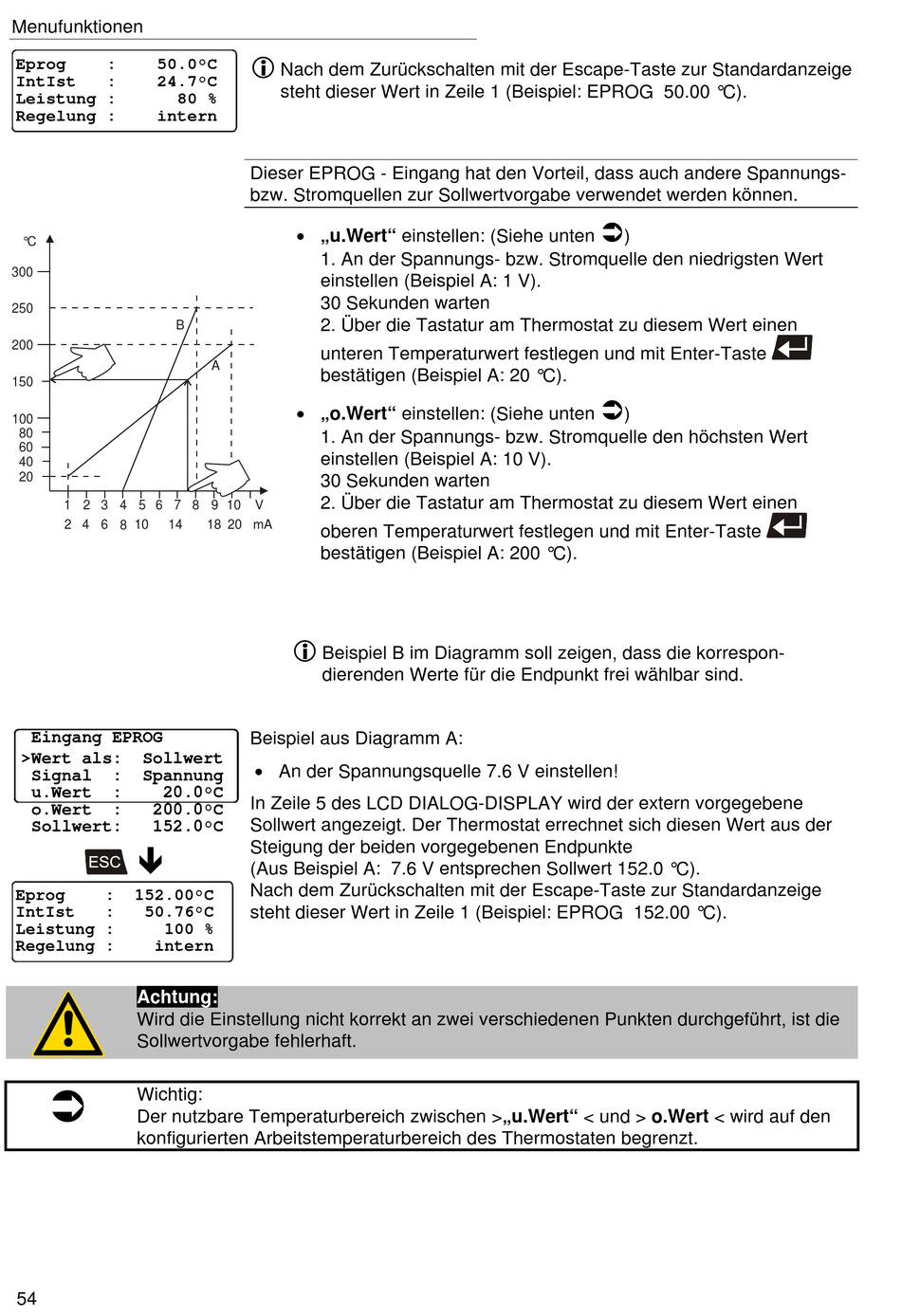

Julabo CF31 Betriebsanleitung Seite 54

Menufunktionen
Eprog : 50.0°C
IntIst : 24.7°C
Leistung : 80 %
Regelung : intern
°C
300
250
B
200
150
100
80
60
40
20
1 2 3 4 5 6 7 8 9 10
2 4 6 8 10 14
Eingang EPROG
>Wert als: Sollwert
Signal : Spannung
u.Wert : 20.0°C
o.Wert : 200.0°C
Sollwert: 152.0°C

Eprog : 152.00°C
IntIst : 50.76°C
Leistung : 100 %
Regelung : intern
Achtung:
Wird die Einstellung nicht korrekt an zwei verschiedenen Punkten durchgeführt, ist die
Sollwertvorgabe fehlerhaft.

Wichtig:
Der nutzbare Temperaturbereich zwischen >„u.Wert" < und > o.Wert < wird auf den
konfigurierten Arbeitstemperaturbereich des Thermostaten begrenzt.
54

Nach dem Zurückschalten mit der Escape-Taste zur Standardanzeige
steht dieser Wert in Zeile 1 (Beispiel: EPROG 50.00 °C).
Dieser EPROG - Eingang hat den Vorteil, dass auch andere Spannungs-
bzw. Stromquellen zur Sollwertvorgabe verwendet werden können.
 „u.Wert" einstellen: (Siehe unten
1. An der Spannungs- bzw. Stromquelle den niedrigsten Wert
einstellen (Beispiel A: 1 V).
30 Sekunden warten
2. Über die Tastatur am Thermostat zu diesem Wert einen
unteren Temperaturwert festlegen und mit Enter-Taste
A
bestätigen (Beispiel A: 20 °C).
 „o.Wert" einstellen: (Siehe unten
1. An der Spannungs- bzw. Stromquelle den höchsten Wert
einstellen (Beispiel A: 10 V).
30 Sekunden warten
2. Über die Tastatur am Thermostat zu diesem Wert einen
V
18 20 mA
oberen Temperaturwert festlegen und mit Enter-Taste
bestätigen (Beispiel A: 200 °C).

Beispiel B im Diagramm soll zeigen, dass die korrespon-
dierenden Werte für die Endpunkt frei wählbar sind.
Beispiel aus Diagramm A:
 An der Spannungsquelle 7.6 V einstellen!
In Zeile 5 des LCD DIALOG-DISPLAY wird der extern vorgegebene
Sollwert angezeigt. Der Thermostat errechnet sich diesen Wert aus der
Steigung der beiden vorgegebenen Endpunkte
(Aus Beispiel A: 7.6 V entsprechen Sollwert 152.0 °C).
Nach dem Zurückschalten mit der Escape-Taste zur Standardanzeige
steht dieser Wert in Zeile 1 (Beispiel: EPROG 152.00 °C).

)

)
