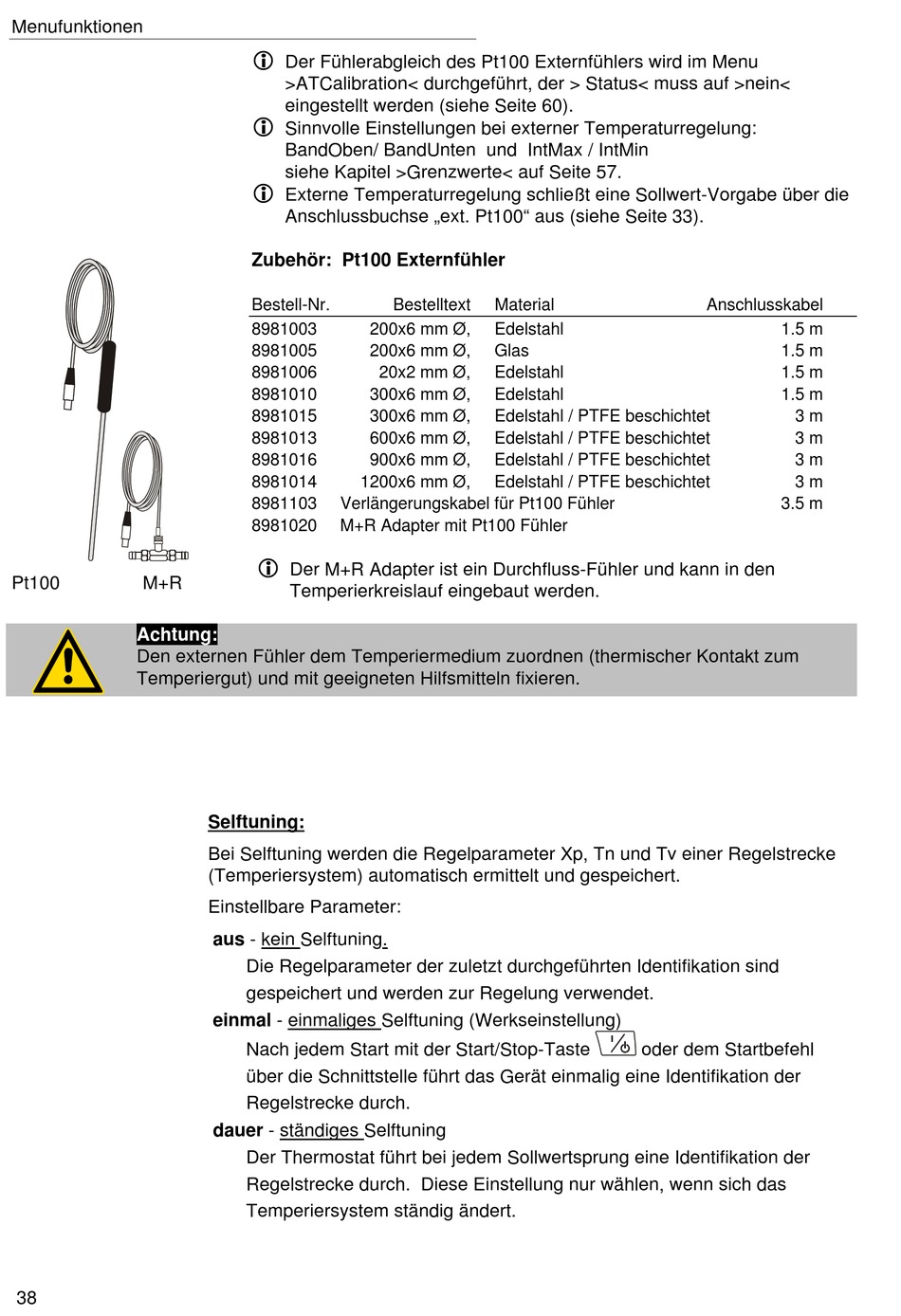

Julabo CF31 Betriebsanleitung Seite 38

Menufunktionen
Pt100 M+R
Achtung:
Den externen Fühler dem Temperiermedium zuordnen (thermischer Kontakt zum
Temperiergut) und mit geeigneten Hilfsmitteln fixieren.
38

Der Fühlerabgleich des Pt100 Externfühlers wird im Menu
>ATCalibration< durchgeführt, der > Status< muss auf >nein<
eingestellt werden (siehe Seite 60).

Sinnvolle Einstellungen bei externer Temperaturregelung:
BandOben/ BandUnten und IntMax / IntMin
siehe Kapitel >Grenzwerte< auf Seite 57.

Externe Temperaturregelung schließt eine Sollwert-Vorgabe über die
Anschlussbuchse „ext. Pt100" aus (siehe Seite 33).
Zubehör: Pt100 Externfühler
Bestell-Nr.
8981003 200x6 mm Ø,
8981005 200x6 mm Ø,
8981006
8981010 300x6 mm Ø,
8981015 300x6 mm Ø,
8981013 600x6 mm Ø,
8981016 900x6 mm Ø,
8981014 1200x6 mm Ø,
8981103 Verlängerungskabel für Pt100 Fühler
8981020 M+R Adapter mit Pt100 Fühler

Der M+R Adapter ist ein Durchfluss-Fühler und kann in den
Temperierkreislauf eingebaut werden.
Selftuning:
Bei Selftuning werden die Regelparameter Xp, Tn und Tv einer Regelstrecke
(Temperiersystem) automatisch ermittelt und gespeichert.
Einstellbare Parameter:
aus - kein Selftuning.
Die Regelparameter der zuletzt durchgeführten Identifikation sind
gespeichert und werden zur Regelung verwendet.
einmal - einmaliges Selftuning (Werkseinstellung)
Nach jedem Start mit der Start/Stop-Taste
über die Schnittstelle führt das Gerät einmalig eine Identifikation der
Regelstrecke durch.
dauer - ständiges Selftuning
Der Thermostat führt bei jedem Sollwertsprung eine Identifikation der
Regelstrecke durch. Diese Einstellung nur wählen, wenn sich das
Temperiersystem ständig ändert.
Bestelltext Material
Edelstahl
Glas
20x2 mm Ø, Edelstahl
Edelstahl
Edelstahl / PTFE beschichtet
Edelstahl / PTFE beschichtet
Edelstahl / PTFE beschichtet
Edelstahl / PTFE beschichtet
Anschlusskabel
1.5 m
1.5 m
1.5 m
1.5 m
3 m
3 m
3 m
3 m
3.5 m
oder dem Startbefehl
