Julabo F12-MA Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Julabo Anleitungen
  4. Laborzubehör & Laborgeräte
  5. F12-MA
  6. Betriebsanleitung

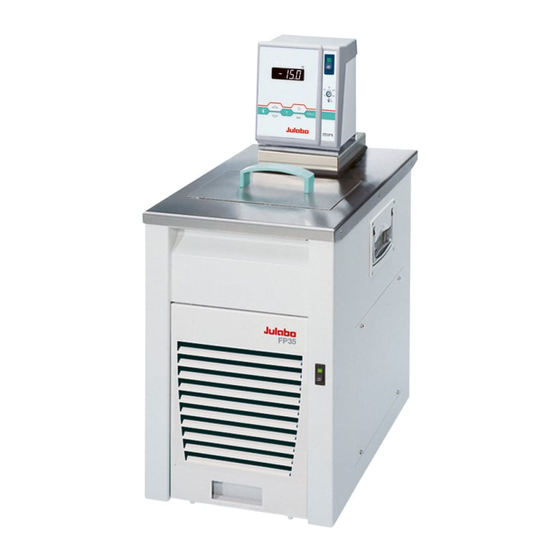

Julabo F12-MA Betriebsanleitung

Kälte-umwälzthermostate
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Original Betriebsanleitung
1.950.0366-V2
19500366-V2.doc
Betriebsanleitung
Kälte-Umwälzthermostate
F12-MA
F25-MA
F33-MA
F32-MA
F34-MA
05/14
DEUTSCH
FP35-MA
FP40-MA
FP50-MA
FPW50-MA
JULABO GmbH
77960 Seelbach / Germany
Tel.
+49 (0) 7823 / 51-0
Fax
+49 (0) 7823 / 24 91
info@julabo.de
www.julabo.de
13.05.14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Julabo F12-MA

Inhaltszusammenfassung für Julabo F12-MA

  • Seite 1 DEUTSCH Betriebsanleitung Kälte-Umwälzthermostate F12-MA FP35-MA F25-MA FP40-MA F33-MA FP50-MA F32-MA F34-MA FPW50-MA JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de Original Betriebsanleitung www.julabo.de 1.950.0366-V2 05/14 19500366-V2.doc 13.05.14...
  • Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Betriebsanleitung ......................5 Bestimmungsgemäßer Zweck ................5 1.1. Beschreibung ..................... 5 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise ......6 2.1. Entsorgen ......................8 2.2. EG-Konformität ....................9 2.3. Gewährleistung ....................18 2.4. Technische Daten .................... 19 2.5. Kühlwasser-Anschluss ..................23 Bedienungsanleitung ....................
  • Seite 4 Vorbereitung zur Fernsteuerung ..............61 12.2. Kommunikation mit PC bzw. übergeordnetem Datensystem....... 61 12.3. Befehlsübersicht................... 62 12.4. Statusmeldungen ..................64 12.5. Fehlermeldungen ..................64 13. Julabo Service Leistung – Online Ferndiagnose ..........66 14. Reinigung / Reparatur des Gerätes ..............67...

  • Seite 5: Betriebsanleitung

    Betriebsanleitung Bestimmungsgemäßer Zweck Die JULABO Thermostate sind für die Temperierung bestimmter flüssiger Medien in einem Badgefäß vorgesehen. An den herausgeführten Pumpenanschlüssen können Temperieraufgaben in einem externen Temperierkreislauf durchgeführt werden. Die JULABO Thermostate sind nicht geeignet zur direkten Temperierung von Nahrungs- und Genussmitteln, sowie pharmazeutischer und medizintechnischer Produkte.

  • Seite 6: Verantwortung Des Betreibers - Allgemeine Sicherheitshinweise

    Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Die Produkte der JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um...
  • Seite 7 Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an den Thermostat anschließen, insbesondere die dazugehörigen Sicherheitshinweise. Die Anschlussbelegung der Stecker und die technischen Daten der Produkte sind unbedingt zu...

  • Seite 8: Entsorgen

    Verantwortung des Betreibers - Allgemeine Sicherheitshinweise 2.1. Entsorgen Der Thermostat enthält eine sogenannte Pufferbatterie, die die Speicherbausteine im ausgeschalteten Zustand mit Spannung versorgt. Entsorgen Sie die Batterie nicht in den Hausmüll! Nach der Batterieverordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien und Akkus an Batteriesammelstellen zurückzugeben.

  • Seite 9: Eg-Konformität

    2.2. EG-Konformität...
  • Seite 10 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise...
  • Seite 12 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise...
  • Seite 14 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise...
  • Seite 16 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise...

  • Seite 18: Gewährleistung

    Verantwortung des Betreibers - Allgemeine Sicherheitshinweise 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der...

  • Seite 19: Technische Daten

    2.4. Technische Daten F12-MA F25-MA Arbeitstemperatur Bereich °C -20 ... 200 -28 ... 200 Temperaturkonstanz °C ±0,02 ±0,02 Kälteleistung °C Medium Ethanol 0.16 0.1 0.02 0.26 0.2 0.06 Kältemittel R134a R134a Gesamtabmessungen (BxTxH) 20x36x56 23x42x61 Badöffnung (BxL) 13x15 12x14 Badtiefe Füllmenge...
  • Seite 20 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise F33-MA F34-MA Arbeitstemperatur Bereich °C -30 ... 200 -30 ... 150 Temperaturkonstanz °C ±0,02 ±0,02 Kälteleistung °C +20 0 -20 -30 +20 0 -20 -30 Medium Ethanol 0.5 0.32 0.12 0.03 0.45 0.32 0.14 0.03 Kältemittel R134a R134a...
  • Seite 21 FP40-MA Arbeitstemperatur Bereich °C -40 ... 200 Temperaturkonstanz °C ±0,02 Kälteleistung °C -30 -40 Medium Ethanol 0.68 0.5 0.32 0.17 0.04 Kältemittel R404A Gesamtabmessungen (BxTxH) 37x46x69 Badöffnung (BxL) 23x14 Badtiefe Füllmenge von ..bis Liter 9 ... 16 Gewicht Umgebungstemperatur °C 5 ...
  • Seite 22 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Temperatureinstellung digital Lokal mit Folientastatur Anzeige am Multi-Display (LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung (-9.99 …. +99.99 = 0.01) °C 0.01 / 0.1 -Funktion °C ±3 Temperaturregelung Heizleistung (bei 230 V) Heizleistung (bei 115V) Umwälzpumpe einstellbar:...

  • Seite 23: Kühlwasser-Anschluss

    Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ... +40 °C Luftfeuchtigkeit: maximale relative Feuchte 80 % für Temperaturen bis 31°C, linear abnehmend bis 50 % rel. Feuchte bei einer Temperatur von 40°C Spannungsabweichungen von ±...
  • Seite 24 Verantwortung des Betreibers - Allgemeine Sicherheitshinweise Achtung: Korrosionsgefahr des Wärmetauschers durch nicht geeignete Kühlwasserqualität. • Hartes Wasser ist aufgrund des hohen Kalkgehaltes nicht zur Kühlung geeignet und führt zu Verkalkungen im Wärmetauscher. • Eisenhaltiges Wasser sowie Eisenpartikel im Wasser führen auch bei Edelstahl-Wärmetauschern zu Rostbildung.

  • Seite 25: Bedienungsanleitung

    Bedienungsanleitung Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen.
  • Seite 26 Sicherheitshinweise • Unter dem Gerät ist der Aufenthalt während des Betriebes verboten. • Vor der Inbetriebnahme unbedingt die Benutzerinformation lesen. • Gerät nie ohne Badflüssigkeit betreiben! • Die Übertemperatur-Schutzeinrichtung mindestens 25 °C unter dem Brennpunkt der Temperierflüssigkeit einstellen. • Die Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z.
  • Seite 27 Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten. • Sind alle Schläuche und elektrische Kabel sicher angeschlossen und verlegt? Stichworte: scharfen Kanten, heiße Oberflächen im Betrieb, bewegte Maschinenteile, usw. • Entstehen gefährliche Dämpfe oder Gase bei Erwärmung? Muss in einem Abzug gearbeitet werden? •...

  • Seite 28: Bedienungs- Und Funktionselemente

    Bedienungs- und Funktionselemente Bedienungs- und Funktionselemente 4.1. Thermostat Frontseite Rückseite Netzschalter, beleuchtet Navigationstasten 1. Taste: >OK< Start / Stopp (Pumpe / Heizer ) 2. >OK< im Menu Menu-Punkt / Untermenu für Einstellung auswählen Eingestellten Wert speichern Ausgewählten Parameter speichern Das Ende einer Einstellung wird mit einem Signalton bestätigt (Beep).
  • Seite 29 MULTI-DISPLAY (LED) Temperaturanzeige, Menu-Anzeige Kontroll-Anzeige –Heizung Kontroll-Anzeige – Kühlung (ohne Funktion) Kontroll-Anzeige – Alarm Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 Anschlussbuchse: Alarmausgang, Steuersignal für Julabo Kälte-Badgefäß Anschlussbuchse: Schnittstelle RS232C, RS232 Fernsteuerung durch einen PC Netzsicherungen: Sicherungsautomat 15 A Netzkabel mit Stecker...

  • Seite 30: Kältemaschine

    Rückseite Rückseite FPW Netzschalter für Kältemaschine, beleuchtet Steuerleitung (nicht bei F12) Anschlussbuchse: Steuersignal für Julabo Kälte-Badgefäß Netzsicherungen für Kältemaschine: T 10,0 A, D5 x 20 mm Netzkabel mit Stecker für Thermostat Netzkabel mit Stecker für Kältethermostat Einbausteckdose für Thermostatenanschluss Ablassschraube...

  • Seite 31: Vorbereitungen

    Vorbereitungen 5.1. Aufstellen • Kältethermostat auf ebener Fläche aufstellen. Thermostat mit Edelstahlbrücke aufsetzen, so dass sich die freie Badfläche vor dem Thermostaten befindet. • Auf gute Be- und Entlüftung des Aufstellungsortes achten. Der Aufstellungsort sollte ein genügend großer Raum sein, der durch die Abwärme des Gerätes nicht zu stark erwärmt wird.
  • Seite 32 Temperierflüssigkeit. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die • sehr hochviskos sind (deutlich höher als empfohlen bei der jeweiligen Arbeitstemperatur) •...

  • Seite 33: Temperierung Extern Angeschlossener Systeme

    5.3. Temperierung extern angeschlossener Systeme Vorsicht: Alle Schlauchanschlüsse gegen Abrutschen sichern. Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der Pumpenanschluss (24a) mit der Verschlussschraube geschlossen werden. Mit dem Thermostaten können Temperieraufgaben in externen, geschlossenen Systemen vorgenommen werden (Temperierkreislauf). Externes System anschließen: •...

  • Seite 34: Befüllen / Entleeren

    Vorbereitungen Warnung: Schläuche: Eine Gefahrenquelle bei höheren Arbeitstemperaturen sind die Temperierschläuche. Durch einen beschädigten Temperierschlauch kann heiße Temperierflüssigkeit in kurzer Zeit in großer Menge ausgepumpt werden. Mögliche Folgen sind: • Verbrennungen der Haut bei Personen • Atembeschwerden durch heiße Atmosphäre Sicherheitsanweisungen •...
  • Seite 35 Befüllen Darauf achten, dass beim Befüllen keine Temperierflüssigkeit in das Innere des Thermostaten eindringt. Die empfohlene maximale Füllhöhe bei :  Wasser beträgt 20 mm unterhalb des Badrandes.  Badölen beträgt 30 mm unterhalb des Badrandes.  Nach dem Befüllen das Einsatzgut einbringen oder gegebenenfalls den Baddeckel auflegen, wenn die Badöffnung nicht benötigt wird.

  • Seite 36: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. •...

  • Seite 37: Kältemaschine Einschalten

    Start: • Taste drücken. Die aktuelle Badtemperatur wird am LED-DISPLAY angezeigt. Die Umwälzpumpe schaltet ein. Stop: • Taste drücken. oder Taste gedrückt halten. Am LED-DISPLAY wird die Meldung "OFF" angezeigt. 6.2.1. Kältemaschine einschalten Einschalten:  Das Gerät wird mit dem Netzschalter (1b) in Betrieb gesetzt. Vorsicht: Wird der Thermostat mit der Taste oder bei Fernsteuerbetrieb per Befehl...

  • Seite 38: Temperatureinstellungen

    Temperatureinstellungen Temperatureinstellungen Die Funktion der Taste ist konfigurierbar. 1. Normalerweise wird durch Tastendruck nur eine individuell einstellbare Arbeitstemperatur angezeigt. (Werkeinstellung) 2. Mit Menu Configuration, das mit Taste aufgerufen wird, kann der Taste ein Menu mit drei voreinstellbaren Soll- werten zugeordnet werden. ...

  • Seite 39: Menu Begrenzung Des Betriebstemperaturbereichs

    Umschaltung zum 3-Temperaturen Modus siehe Seite 46  CFG = CONFIGURATION 3SP = 3 SETPOINT Arbeitstemperatur umschalten im Menu 1. Die Taste betätigen. Parameter >tx< blinkt. 2. Mit der Taste oder >t1< oder >t2< oder >t3< anwählen. 3. Mit Taste bestätigen.

  • Seite 40: Sicherheitseinrichtungen, Warnfunktionen

    Sicherheitseinrichtungen, Warnfunktionen Sicherheitseinrichtungen, Warnfunktionen Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 27. Die Einstellung der Übertemperatur-Schutzeinrichtung > tSA< und der Warnfunktionen für Übertemperatur > tHi< und Untertem- peratur > tLo< erfolgt über ein Menu, das mit der Taste aufgerufen wird.

  • Seite 41: Unterniveau-Schutzeinrichtung Mit Frühwarnsystem

    8.2. Unterniveau-Schutzeinrichtung mit Frühwarnsystem Warnung: Beim Nachfüllen immer darauf achten, dass die Temperierflüssigkeit mit der bereits im Bad befindlichen übereinstimmt. Badöle dürfen kein Wasser enthalten! Explosionsgefahr bei höheren Temperaturen! Empfehlung: Badöle nur bei einer Badtemperatur unter 70 °C nachfüllen! Diese Sicherheitseinrichtung wirkt unabhängig vom Regelkreis und ist in zwei Stufen gegliedert.

  • Seite 42: Umschaltung Der Warn- Auf Abschaltfunktion

    Sicherheitseinrichtungen, Warnfunktionen 8.3. Umschaltung der Warn- auf Abschaltfunktion Sofern eine Abschaltung der Leistungskomponenten (z. B. Heizer, Umwälzpumpe) bei Über- bzw. Unterschreiten der Grenzwerte erwünscht ist, besteht die Möglichkeit den Thermostaten von der Warnfunktion >WARNING< in die Abschaltfunktion >ALARM< zu schalten. Werkseinstellung: 1.

  • Seite 43: Übertemperatur- Und Untertemperatur-Warnfunktionen

    8.4. Übertemperatur- und Untertemperatur-Warnfunktionen Werkseinstellungen: Soll bei einer sensiblen Temperieraufgabe die Einhaltung des Arbeitstemperaturwertes überwacht werden, so sollte hier ein Über- und Untertemperatur-Warnwert festgelegt und eingestellt werden. Im Beispiel unten wird >t 3< 85 °C von den Werten Übertemperatur >t High< 87 °C und >t Low< 83 °C flankiert. Sobald die Ist- t High 205 °C Temperatur einen der eingestellten Grenzwerte verlässt, wird...

  • Seite 44: Menufunktionen

    Menufunktionen Menufunktionen Unter dem Begriff „Menufunktionen“ sind Einstellungen  zusammengefasst, wie  Menu-Ebene 1 >Pu< - Elektronisch einstellbare Pumpenleistung Seite 45  >CFG< - Gerätekonfigurationen Seite 46  >3SP< - 3-Temperaturen Modus >rt< - REMOTE – ein / aus (Fernbedienung über RS232) >Aut <...

  • Seite 45: Menu Pumpeneinstellungen

    9.1. MENU Pumpeneinstellungen Die Leistung der Umwälzpumpe ist über die Motordrehzahl einstell- bar. Einstellungen: Stufe 1 ... 4 Werkseinstellung: Förderstrom: 11 ... 16 l/m Pumpendruck: 0,22 ... 0,45 bar Stufe 1 1. Die Taste betätigen. Der Menu >Pu< wird angezeigt. 2.

  • Seite 46: Menu Gerätekonfigurationen

    Menufunktionen 9.2. MENU Gerätekonfigurationen Menu-Ebene 1 CFG = MENU CONFIGURATION  Ein >rSt< (RESET) ist nur im Betriebszustand möglich. Thermostat mit Taste ausschalten und danach das Menu  CONFIGURATION aufrufen. Ebene 2 Parameter-Ebene  Taste drücken, wenn ein Parameter nicht geändert werden soll.

  • Seite 47: Modus Der Taste

     AUTOSTART aus. Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“...

  • Seite 48: Reset - Werkseinstellungen

    Menufunktionen Warnung: Bei Inbetriebnahme von Thermostaten mit “AUTOSTART“ ist sicherzustellen, dass auch bei unbeaufsichtigtem Start, z. B. nach einem Stromausfall, für Personen und Anlagen keine Gefahr entsteht. Die Schutz- und die Warneinrichtungen der Thermostate müssen immer voll genutzt werden. 9.2.4. Reset - Werkseinstellungen Mit >YES<...
  • Seite 49 Proportionalbereich >Xp< Der Proportionalbereich ist der Temperaturbereich unterhalb des Einstellbereich: Sollwertes, in welchem die Heizleistung von 100 % auf 0 % geregelt 0.1 ... 99.9 wird. Nachstellzeit >Tn< (Integralanteil) Kompensation der auf Grund des Proportionalreglers vorhandenen Einstellbereich: bleibenden Regelabweichung. Zu klein gewählte Nachstellzeiten 3 ...9999 können zu Unstabilitäten führen.

  • Seite 50: Menu Serial - Baudrate, Handshake, Parity

    Menufunktionen 9.4. MENU SERIAL - BAUDRATE, HANDSHAKE, PARITY Menu-Ebene 1 Für die Kommunikation des Thermostaten mit einem PC oder einem übergeordneten Prozessleitsystem müssen die Schnittstellenparameter beider beteiligter Geräte übereinstimmen. Werkseinstellungen: 4800 Baud  2 = even Hardwarehandshake Ebene 2 Parameter-Ebene ...

  • Seite 51: Menu Absolute Temperature Calibration, Mehrpunktabgleich

    9.5. MENU Absolute Temperature Calibration, Mehrpunktabgleich ATC dient zum Ausgleich eines Temperaturgefälles, welches sich - physikalisch bedingt - zwischen Thermostat und einem definierten Messpunkt (Temperatur-Messgerät) im Badgefäß bilden kann. Beispiele: Prinzip: 1-Punkt-Abgleich Für den ATC-Abgleich wird die Bad-Temperatur am Ort des °C Temperatur-Fühlers (CT ) bei der jeweils eingestellten Arbeitstemperatur ermittelt.
  • Seite 52 Menufunktionen >tYP< - ATC TYPE  • Der Parameter blinkt, umschalten mit  Es kann ein 1 Punkt<, >2 Punkt< oder >3 Punkt< -Abgleich durchgeführt werden. Der Wert >tt1< wird nur angezeigt.   Zu diesem Wert wird im folgenden Schritt der mit einem Temperatur-Messgerät ermittelte Wert >Ct 1<...

  • Seite 53: Atc Status - Yes / No

    9.5.1. ATC STATUS - YES / NO Im zweiten Unter-Menu wird die ATC-Funktion für Temperaturfühler aktiviert >YES< bzw. deaktiviert >NO<. >YES< (Werkseinstellung) Der Regler des Thermostaten arbeitet mit der Originalkurve des Temperaturfühlers bzw. nach einem ATC- Abgleich mit der neu hinterlegten Messkurve. Wichtig: Beim Abgleichvorgang muss >NO<...

  • Seite 54: Beispiel Für Einen Dreipunktabgleich

    Menufunktionen 9.5.3. Beispiel für einen Dreipunktabgleich. Im Temperaturbereich von 80 °C bis 160 °C soll die Kalibrierkurve des Temperaturfühlers (TT) den tatsächlich auftretenden Temperaturen an dem Messpunkt (CT) angeglichen werden. 1. Arbeitstemperaturwert einstellen: Siehe „Direkte Temperatureinstellung“ Seite 38 1. Durch Betätigen der Taste oder schaltet der Thermostat zum aktiven >Sollwert<...
  • Seite 55 Der Wert >tt1< wird nur angezeigt  >Ct 1< mit Hilfe der Tastatur einstellen.  • Vorkommastellen blinken, einstellen mit (79) + • Nachkommastellen blinken, einstellen mit (7) + Der erste der 3 Punkte ist damit abgeglichen. Zurück zu 1. Arbeitstemperaturwert einstellen: 120.00 °C Der Wert >tt2<...

  • Seite 56: Menu Begrenzung Des Betriebstemperaturbereiches

    Menufunktionen 9.6. MENU Begrenzung des Betriebstemperaturbereiches >Li< = LIMITS / Begrenzungen Menu-Ebene 1  Ebene 2 Parameter-Ebene Taste drücken, wenn ein Parameter nicht geändert werden soll. Korrekturfunktion für Parameter oder Werte (vor OK) • Vorkommastellen blinken, einstellen mit  • Nachkommastellen blinken, einstellen mit •...

  • Seite 57: Mögliche Störursachen / Alarm-Meldungen

    Temperierschlauch austauschen und Temperierflüssigkeit nachfüllen. • Der Schwimmer ist defekt (z. B, durch Transportschaden). Reparatur durch JULABO Service. • Beim Selbsttest nach dem Einschalten wird ein Kurzschluss zwischen Pin 2 und Pin 4 der Steuerleitung festgestellt, oder die Steuerleitung wurde während des Betriebs unterbrochen.
  • Seite 58 Mögliche Störursachen / Alarm-Meldungen • Sicherheitsfühler defekt. • Der Sicherheitstemperaturwert liegt unterhalb des eingestellten Arbeitstemperatur-Sollwertes. Sicherheitstemperatur auf einen höheren Wert einstellen.  Meldungen 20 – 25 nur in Kombinationen mit Kältemaschinen möglich! • Kühlung des Kondensators beeinträchtigt. Luftgekühlten Kondensator reinigen. Bei wassergekühltem Kondensator den Durchfluss und die Temperatur des Kühlwassers prüfen.
  • Seite 59 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden. Der elektronische Umwälzpumpenmotor ist durch eine elektronische Strombegrenzung vor Überlastung geschützt. Ist oder wird die Viskosität der Temperierflüssigkeit zu hoch, bleibt der Motor stehen.

  • Seite 60: Elektrische Anschlussmöglichkeiten

    Elektrische Anschlussmöglichkeiten 11. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden.

  • Seite 61: Fernsteuerbetrieb, Laborautomatisierung

    12. Fernsteuerbetrieb, Laborautomatisierung 12.1. Vorbereitung zur Fernsteuerung • Die Parameter beider Schnittstellen (Thermostat und PC) prüfen und gegebenenfalls für Übereinstimmung sorgen. (Schnittstellenparameter siehe Seite 50.) RS232C • Den Menu-Punkt >rt> (Remote) von >OFF< auf >On< umschalten. (Siehe Seite 47). • Beide Geräte mit einem Schnittstellenkabel verbinden. Wie alle über die Tastatur einstellbaren Parameter, werden auch die Parameter der Schnittstelle gespeichert und bleiben nach Ausschalten des Gerätes erhalten.

  • Seite 62: Befehlsübersicht

    Fernsteuerbetrieb, Laborautomatisierung 12.3. Befehlsübersicht out-Befehle: Parameter bzw. Temperaturwerte einstellen. Befehl Parameter Reaktion/Antwort des Thermostaten version kein Versionsnummer der Software (V X.xx) status kein Statusmeldung, Fehlermeldung (siehe Seite 64) out_mode_01 Sollwert „t 1“ für Regelung einstellen out_mode_01 Sollwert „t 2“ für Regelung einstellen out_mode_01 Sollwert „t 3“...
  • Seite 63 in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Thermostaten in_pv_00 kein Aktuelle Badtemperatur abrufen in_pv_01 kein Momentane Heizleistung abrufen (%) in_pv_03 kein Temperaturwert des Sicherheitsfühlers in_pv_04 kein Einstellung der Übertemperatur-Schutzeinrichtung in_sp_00 kein Wert von Arbeitstemperatur „t 1“ in_sp_01 kein Wert von Arbeitstemperatur „t 2“...

  • Seite 64: Statusmeldungen

    Fernsteuerbetrieb, Laborautomatisierung 12.4. Statusmeldungen Meldung Beschreibung 00 MANUAL STOP Thermostat in Modus „OFF“. 01 MANUAL START Thermostat in manuellem Betrieb. 02 REMOTE STOP Thermostat in Modus „r OFF“ 03 REMOTE START Thermostat in Fernsteuerbetrieb. 12.5. Fehlermeldungen Fehlermeldungen Beschreibung -01 LOW LEVEL ALARM Unterniveau-Alarm.
  • Seite 65 Fehlermeldungen Beschreibung -14 EXCESS TEMPERATURE Übertemperatur-Begrenzer-Alarm PROTECTOR ALARM -20 WARNING: CLEAN Kühlung des Kondensators beeinträchtigt. CONDENSOR OR CHECK Luftgekühlten Kondensator reinigen. Bei COOLING WATER CIRCUIT OF wassergekühltem Kondensator den Durchfluss und REFRIGERATOR die Temperatur des Kühlwassers prüfen. -21 WARNING: COMPRESSOR Stufe 1 des Kompressors nicht in Betrieb.

  • Seite 66: Julabo Service Leistung - Online Ferndiagnose

    Julabo Service Leistung – Online Ferndiagnose 13. Julabo Service Leistung – Online Ferndiagnose JULABO Thermostate der TopTech-Reihe sind mit einer sogenannten „Black-Box“ ausgestattet. Diese ist integriert in den Regler, wo alle relevanten Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden.

  • Seite 67: Reinigung / Reparatur Des Gerätes

    Das Badgefäß sollte nur mit einer geeigneten Temperierflüssigkeit gefüllt werden. Im Falle von Verunreinigungen ist die Temperierflüssigkeit von Zeit zu Zeit zu erneuern. Reparaturdienst: Bevor ein Service-Techniker angefordert, oder ein JULABO Gerät zur Reparatur eingesandt wird, wird empfohlen, unseren technischen Service anzusprechen. JULABO Technischer Service...
  • Seite 68 • Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per...
