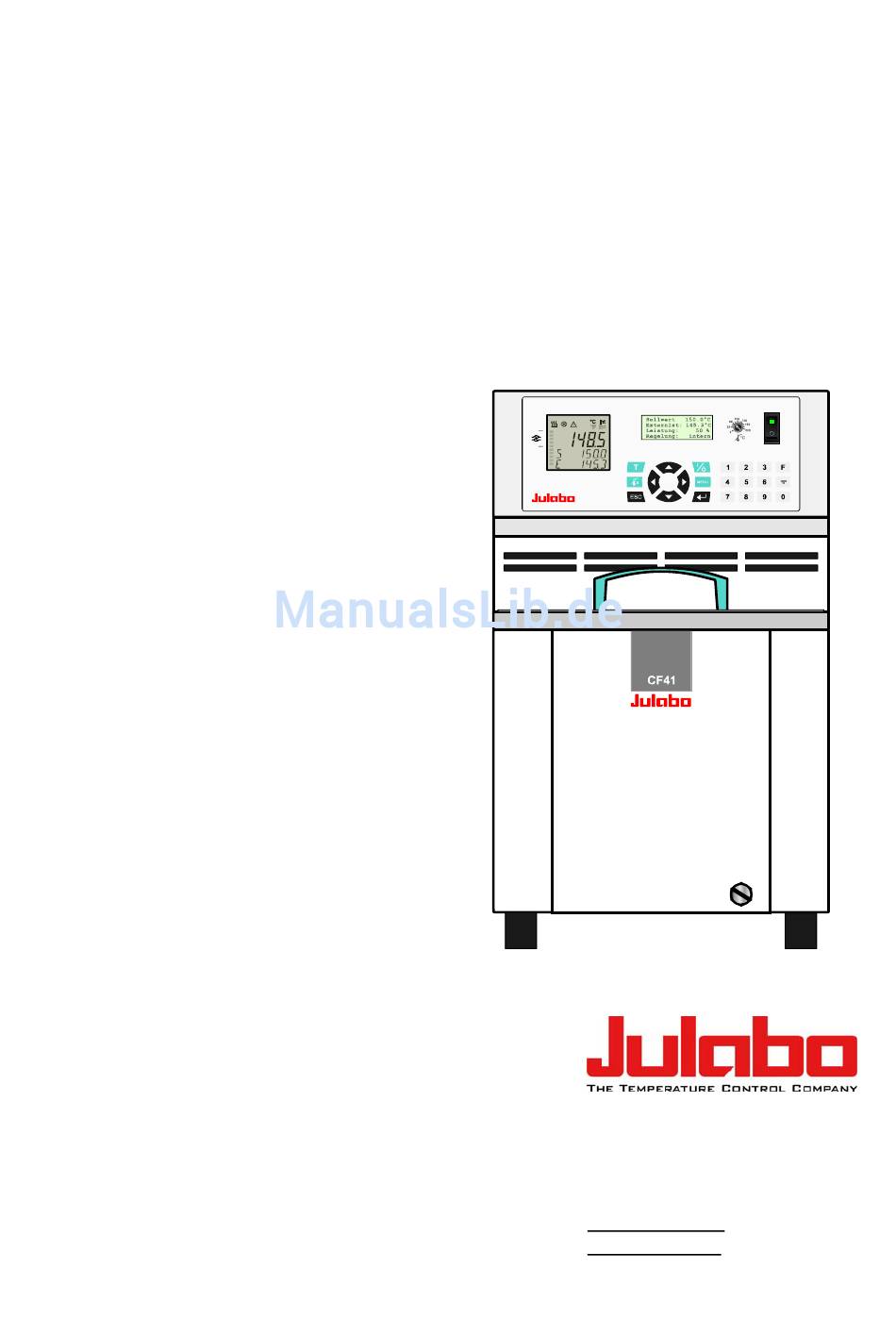

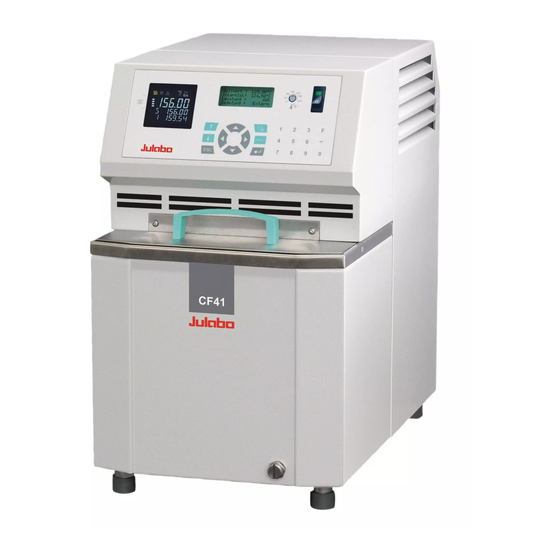

- Seite 1 Betriebsanleitung Kryo-Kompakt-Thermostate Die HighTech-Reihe CF31 CF41 JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 Printed in Germany info@julabo.de Änderungen vorbehalten www.julabo.de 1.950.4871-V2 06/13 19504871-V2.doc 26.07.13...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und ISO 14001.
-
Seite 3: Inhaltsverzeichnis
Kryo-Kompakt-Thermostate INHALTSVERZEICHNIS Betriebsanleitung ..........................5 Bestimmungsgemäßer Zweck ....................5 1.1. Beschreibung ........................5 Verantwortung des Betreibers - Sicherheitshinweise ............... 6 2.1. Entsorgen ..........................8 2.2. EG-Konformität ........................9 2.3. Gewährleistung ........................9 2.4. Technische Daten ......................10 Sicherheitshinweise ........................ 13 3.1. - Seite 4 11.2. Kommunikation mit PC bzw. übergeordnetem Datensystem ..........69 11.3. Befehlsübersicht ........................ 70 11.4. Statusmeldungen ....................... 73 11.5. Fehlermeldungen ....................... 74 12. JULABO Service Leistung – Online Ferndiagnose ..............75 13. Montage - Elektronik-Einschub ....................76 13.1. Entleeren ........................... 76 14. Die Kälteleistung erhalten! ..................... 77...
-
Seite 5: Betriebsanleitung
Kryo-Kompakt-Thermostate Betriebsanleitung Bestimmungsgemäßer Zweck Die JULABO Kryo-Kompakt-Thermostate sind für die Temperierung bestimmter flüssiger Medien vorgesehen. An den herausgeführten Pumpenanschlüssen können Temperieraufgaben in einem externen Temperierkreislauf durchgeführt werden. JULABO Kryo-Kompakt-Thermostate sind nicht geeignet zur direkten Temperierung von Nahrungs- und Genussmitteln sowie pharmazeutischen und medizintechnischen Produkten. -
Seite 6: Verantwortung Des Betreibers - Sicherheitshinweise
Verantwortung des Betreibers - Sicherheitshinweise Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren nach Der Betreiber ist für die... - Seite 7 Es bestehen thermische Gefahren: Verbrennung, Verbrühen, Heißdampf, heiße, berührbare Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Warnschild W017: Farben: gelb, schwarz Warnung vor kalter Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an den Thermostat...
-
Seite 8: Entsorgen
Verantwortung des Betreibers - Sicherheitshinweise 2.1. Entsorgen Der Kryo-Kompakt Thermostat enthält eine so genannte Pufferbatterie, die die Speicherbausteine im ausgeschalteten Zustand mit Spannung versorgt. Entsorgen Sie die Batterie nicht in den Hausmüll! Nach der Batterieverordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien und Akkus an Batteriesammelstellen zurückzugeben. -
Seite 9: Eg-Konformität
Eisenbahnstr. 45 77960 Seelbach / Germany 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24... -
Seite 10: Technische Daten
Verantwortung des Betreibers - Sicherheitshinweise 2.4. Technische Daten CF31 Arbeitstemperatur Bereich °C -30 ... +200 Temperaturkonstanz °C ±0.02 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LCD DIALOG-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: VFD COMFORT-Display Auflösung °C 0.01 Anzeige Pumpendruck... - Seite 11 Kryo-Kompakt-Thermostate CF41 Arbeitstemperatur Bereich °C -40 ... +200 Temperaturkonstanz °C ±0.02 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LCD DIALOG-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: VFD COMFORT-DISPLAY Auflösung °C 0.01 Anzeige Pumpendruck VFD COMFORT-DISPLAY (Leuchtbalken) Temperaturregelung ICC - Intelligent Cascade Control Arbeitstemperaturfühler Pt 100 Sicherheitstemperaturfühler...
- Seite 12 Verantwortung des Betreibers - Sicherheitshinweise Anschlussmöglichkeiten: Schnittstelle RS232 / RS485 Externer Mess- und Regelfühler Pt100 Optional (Bestell-Nr. 8900100 Elektronikeinschub mit Analoganschlüssen) Programmgeber-Eingang -100 °C bis 400 °C = 0 - 10 V oder 0 - 20 mA oder 4 - 20 mA Eingang für Durchfluss-Sensor oder externe Stellgröße Temperaturschreiberausgänge 0 - 10 V (0 V = -100 °C, 10 V = 400 °C)
-
Seite 13: Sicherheitshinweise
Kryo-Kompakt-Thermostate Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 14 Sicherheitshinweise Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. Die Wärmeausdehnung der Badöle bei steigender Badtemperatur beachten. Eindringen von Wasser in heiße Badöle vermeiden. Geeignete Temperierschläuche verwenden. Schlauchanschlüsse gegen Abrutschen sichern. ...
- Seite 15 Kryo-Kompakt-Thermostate Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten. Sind alle Schläuche und elektrische Kabel sicher angeschlossen und verlegt? Stichworte: scharfen Kanten, heiße Oberflächen im Betrieb, bewegte Maschinenteile, usw. Entstehen gefährliche Dämpfe oder Gase bei Erwärmung? Muss in einem Abzug gearbeitet werden? ...
-
Seite 16: Betriebsanleitung
Betriebsanleitung Betriebsanleitung Bedienungs- und Funktionselemente Frontseite CF41 / CF31 Rückseite CF41/ CF31 11 12 SERIAL ALAR STAND- Pt100 T16A T16A 11 12 SERIAL ALAR STAND- Pt100 T16A T16A... -
Seite 17: Kontroll-Anzeigen In Der Kopfzeile
Kryo-Kompakt-Thermostate Netzschalter, beleuchtet Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 °C LCD DIALOG-DISPLAY Sollwert1: 150.00°C IntIst 148.53°C 1. Zeile: Sollwertanzeige mit Anzeige des Ursprungs der Leistung : 80 % Regelung : intern Sollwertvorgabe. (Taste / RS232 oder RS485 / ext. Pt100 / E-Prog) RS232 150.00°C ExtIst... -
Seite 18: Segment Unten Blinkt: Kompressor Ist In Der Stillstandsphase
Bedienungs- und Funktionselemente Anzeige der eingestellten Pumpen-Druckstufe im Zustand –OFF-. Anzeige der Pumpen-Druckstufe (Ist-Drehzahl) nach dem Start. Vier Stufen, einstellbar über Taste , im MENU - >PUMP<. Segment unten blinkt: Kompressor ist in der Stillstandsphase (Schutzfunktion für den Kompressor, Seite 26) Tastatur 1 Taste Start / Stop Taste Einstellung von Temperatur-Sollwerten... - Seite 19 Kryo-Kompakt-Thermostate Rückseite Option: Elektronik-Einschub Bestell-Nr. 8 900 100 Der Thermostat erkennt den montierten Elektronik-Einschub automatisch. Anschlussstecker: Alarmausgang (für externes Alarmsignal) ALARM Anschlussbuchse: Stand-by Eingang (für externen Not-Aus) STAND-BY Anschlussbuchse: Programmgeber-Eingang und Temperaturschreiberausgänge REG+E-PROG Anschlussbuchse: Externer Mess- und Regelfühler oder externe Sollwert-Vorgabe ext Pt100 Anschlussbuchse: Schnittstelle RS232 / RS485,...
-
Seite 20: Vorbereitungen
Vorbereitungen Vorbereitungen 5.1. Aufstellen Die Geräte auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. Kompressor, Pumpenmotormotor und Elektronik erzeugen im Gehäuse Wärme, die über Entlüftungsöffnungen abgeführt wird. Die Lüftungsöffnungen des Gerätes dürfen nicht zugedeckt werden. - Seite 21 Kryo-Kompakt-Thermostate Rücklaufsicherung Dazu eignen sich JULABO Absperrventile, die für beide Schlauchzuleitungen vorgesehen werden müssen. Bestell-Nr. Bezeichnung 8 970 456 Absperrventil bis +90 °C 8 970 457 Absperrventil bis +200 °C Externe Temperierung geschlossener Systeme Überwurfmuttern M 16 x 1 mit eingelegten...
-
Seite 22: Temperierschläuche
Vorbeugende Wartung: Die Schläuche sind bei mittlerer Belastung in regelmäßigen Zeitabständen auszutauschen. Folgende Schläuche werden empfohlen: Bestell-Nr. Einsetzbar für 8930008 CF31, CF41 1 m CR -Schlauch 8 mm l. W. (-20 °C bis 120 °C) 8930012 CF31, CF41 1 m CR -Schlauch 12 mm l. -
Seite 23: Temperierflüssigkeiten
Viskosität maximal 30 mm²/s bei der jeweiligen Arbeitstemperatur Vorsicht: Brand - oder Anderweitige Gefahren bei Verwendung nicht empfohlener Temperierflüssigkeit. Vor der Verwendung einer anderen Badflüssigkeit als empfohlen sollte mit JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. -
Seite 24: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Der Netzstecker dient als sichere Schutztrennung vom Stromversorgungsnetz und muss immer frei zugänglich sein. Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. ... -
Seite 25: Einschalten / Sprache Auswählen
Temperaturänderung zu beachten. Zuerst immer nur so viel Badöl einfüllen, dass kein Unterniveau-Alarm ausgelöst wird. Unterniveau-Alarm wird bei folgendem Flüssigkeitstand ausgelöst: CF31 75 bis 80 mm unterhalb des Badrandes CF41 80 bis 85 mm unterhalb des Badrandes Bei Erreichen der Arbeitstemperatur den Flüssigkeitsstand prüfen. Ist die Kühlschlange nicht vollständig mit Badflüssigkeit bedeckt, so... -
Seite 26: Manueller Betrieb
Manueller Betrieb Manueller Betrieb 7.1. Start - Stop Start: Die Start/Stop-Taste drücken. Die aktuelle Badtemperatur wird groß am VFD COMFORT- 24.60 DISPLAY angezeigt. S 150.00 Das LCD DIALOG-DISPLAY informiert über Einstellungen und E ----- Zustände am Thermostaten (siehe Beispiel links). Sollwert1: 150.00°C Stop: Die Start/Stop-Taste... -
Seite 27: Temperatureinstellung
Kryo-Kompakt-Thermostate 7.3. Temperatureinstellung Die Temperatureinstellung erfolgt über das Menu >Sollwerte<, das mit der Taste aufgerufen wird. Werkseinstellungen: Eingestellt werden können 3 unterschiedliche Arbeitstemperaturen deren Sollwerte Werte innerhalb des Betriebstemperaturbereiches frei wählbar sind. >Sollwert1: 20.00°C Sollwert2: 37.00°C Die Einstellung kann im Start- oder Stop-Zustand erfolgen. Sollwert3: 70.00°C ... -
Seite 28: Schutzeinrichtungen, Warnfunktionen
Manueller Betrieb 7.4. Schutzeinrichtungen, Warnfunktionen Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 15 7.4.1. Übertemperatur-Schutzeinrichtung Die Einstellung der Übertemperatur-Schutzeinrichtung nach IEC 61010-2- 010 und der Warnfunktionen für Übertemperatur- und Untertemperatur erfolgt über ein Menu, das mit der Taste aufgerufen wird. - Seite 29 Kryo-Kompakt-Thermostate Empfehlung: Übertemperatur-Schutzeinrichtung >SafeTemp< 5 °C bis 10 °C über den Sollwert der Arbeitstemperatur einstellen. Warnung: Diese Übertemperatur-Schutzeinrichtung >SafeTemp< muss mindestens 25 °C unter den Brennpunkt der Temperierflüssigkeit eingestellt werden! Bei nicht richtiger Einstellung besteht Brandgefahr! Keine Haftung bei falscher Einstellung! Warn-Art: >Warning<...
- Seite 30 Manueller Betrieb Sollwert3 85.0°C UeberTemp 87.0°C UnterTemp 83.0°C Die Warnfunktionen werden erst dann aktiviert, wenn sich der Wert der Badtemperatur nach dem Einschalten einmal 3 Sekunden innerhalb der eingestellten Grenzwerte befunden hat. SafeTemperatur: Der an der Übertemperatur-Schutzeinrichtung mit Schrau- bendreher eingestellte Abschaltpunkt wird angezeigt.
-
Seite 31: Frühwarnsystem, Unterniveau-Schutzeinrichtung
Kryo-Kompakt-Thermostate 7.4.2. Frühwarnsystem, Unterniveau-Schutzeinrichtung Diese Unterniveau-Schutzeinrichtung wirkt unabhängig vom Regelkreis und ist in zwei Stufen gegliedert. . 1. Stufe 1 erkennt ein definiertes Flüssigkeitsniveau DBGM: 20306059.8 Die Warnung erfolgt akustisch (Intervallton) und optisch am VFD COMFORT-DISPLAY mit der Meldung Warnung: Kritischer XXXXX Flüssigkeitsstand. -
Seite 32: Menufunktionen
Menufunktionen Menufunktionen Unter dem Begriff „Menufunktionen“ sind Einstellungen zusammengefasst, wie Konfiguration des Thermostaten Interne- und externe Regelung mit einstellbaren Regelparameter Startmenu für den integrierten Programmgeber Integrierter Programmgeber; 6 Profile mit 60 Programmschritten Konfigurierbare Ein- und Ausgänge; Analoge Schreiber-Ausgänge, Eingang für externen Programmgeber oder Stellgröße oder Durchfluss ... -
Seite 33: Konfiguration
Kryo-Kompakt-Thermostate 8.1. Konfiguration Hauptmenu >Konfiguration Regelung Proggeber Start Konfiguration >Sollwert : Taste /ext.Pt100/RS232/Eprog Autostart: aus /ein Off-Mode :Pumpe aus /Pumpe ein Sprache deutsch /englisch Reset nein /ja Stellgr. : Regler /seriell/Eprog Einheit °C / °F Mit den Tasten den Menu-Punkt anwählen. Mit den Tasten Parameter auswählen (Parameter blinkt). - Seite 34 – Autostart-Funktion eingeschaltet aus - Kein Autostart (Werkseinstellung) Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“...
- Seite 35 Kryo-Kompakt-Thermostate OFF-Mode Normalerweise wird die Umwälzpumpe mit dem Start-/ Stop-Signal geschaltet. Soll die Umwälzung jedoch im -OFF- Zustand aufrecht erhalten bleiben, muss hier der Parameter > Pumpe ein< eingestellt werden. Einstellbare Parameter: Pumpe aus (Werkseinstellung) Pumpe ein Sprache Als Sprache am LCD DIALOG-DISPLAY stehen Deutsch oder Englisch zur Verfügung.
- Seite 36 Menufunktionen Wichtig: Auch im Menu >Ein-/Ausgänge< den Parameter >EPROG< und zusätzlich die Eingangsgrößen einstellen (siehe Seite 53). Achtung: Der E-Prog Eingang kann nur einfach genutzt werden, entweder unter Menu- Punkt >Sollwert< (Seite 33) oder unter Menu-Punkt >Stellgröße<. Warnung: Der Arbeitstemperaturbereich des Thermostaten wird bei der Konfiguration festgelegt. In Stellung >...
-
Seite 37: Regelung
Kryo-Kompakt-Thermostate 8.2. Regelung Der Thermostat eignet sich für interne- und externe Temperaturregelung. Die Umschaltung erfolgt in diesem Unter-Menu. Je nach Einstellung wird nur noch der zuständige Parametersatz angezeigt. Hauptmenu >Regelung Proggeber Start Programmgeber intern Regelung intern /extern >Regelart Selftuning: aus /einmal /d D ynamik aperio 1.6K... - Seite 38 Menufunktionen Der Fühlerabgleich des Pt100 Externfühlers wird im Menu >ATCalibration< durchgeführt, der > Status< muss auf >nein< eingestellt werden (siehe Seite 60). Sinnvolle Einstellungen bei externer Temperaturregelung: BandOben/ BandUnten und IntMax / IntMin siehe Kapitel >Grenzwerte< auf Seite 57. ...
- Seite 39 Kryo-Kompakt-Thermostate Dynamik: Dieser Parameter beeinflusst den Temperaturverlauf nur bei interner Regelung. normal °C Einstellbare Parameter: Temp. konstant normal – Ob mit Sollwertsprung oder mit Rampenfunktion, aperiodisch die Solltemperatur ist schneller erreicht, kann aber bis Sollwertsprung zu 5 % überschwingen. aperiodisch – (Werkseinstellung) Rampenfunktion: Der Temperaturanstieg erfolgt zeitlich versetzt zur Temperaturrampe und erreicht ohne Überschwinger die Zieltemperatur.
- Seite 40 Menufunktionen Proportionalbereich >Xp< Einstellbereich: intern / extern Der Proportionalbereich ist der Temperaturbereich unterhalb des Sollwertes, 0.1 ... 99.9 K in welchem die Heizleistung von 100 % auf 0 % geregelt wird. Nachstellzeit >Tn< (Integralanteil) Einstellbereich: intern / extern Kompensation der auf Grund des Proportionalreglers vorhandenen bleibenden 3 ...9999 s Regelabweichung.
-
Seite 41: Programmgeber Start
Kryo-Kompakt-Thermostate 8.3. Programmgeber Start Mit dem Start-Menu des Thermostaten kann eines von sechs vorher gespei- cherten Temperaturprofilen aufgerufen und gestartet werden. Dieser Start kann manuell erfolgen oder durch die integrierte Zeitschaltuhr ausgelöst werden. Hauptmenu Regelung Proggeber Start > Programmgeber Proggeber Start >Start Profil ab Abschnitt Durchläufe... - Seite 42 Menufunktionen Profilende Stdby / SollPG / Soll 1 / Soll 2 / Soll 3 Hier wird festgelegt, ob am Profilende in den OFF- Zustand geschaltet, oder ob die Temperaturregelung fortgesetzt werden soll, und es wird festgelegt welcher Arbeitstemperatur-Sollwert ab diesem Zeitpunkt gültig ist.
-
Seite 43: Editieren Nach Dem Start
Angaben enthalten, werden übersprungen. 8.3.1. Editieren nach dem Start Mit dem Julabo Programmgeber der Generation II ist auch das Editieren eines bereits gestarteten Profils möglich. Bisher musste ein Profil abgebrochen, editiert und neu gestartet werden. Editiervorgang einleiten und verlassen: Editieren >Edit Profil:... - Seite 44 Menufunktionen Löschen eines kompletten Abschnitts: Mit den Tasten die Zeile 2 anwählen. Mit den Tasten den gewünschten Abschnitt einstellen. Mit der Taste den Inhalt des ganzen Schrittes löschen. Editieren Edit Profil: Ist der gewünschte Abschnitt schon angewählt, wird der Lösch- ** Schritt löschen * vorgang auch durchgeführt, wenn sich der Cursor >...
-
Seite 45: Unterbrechung Eines Programms
Kryo-Kompakt-Thermostate 8.3.2. Unterbrechung eines Programms Ein Programm kann jederzeit mit der Start/Stop-Taste Soll 125.80°C unterbrochen bzw. fortgesetzt werden. IntIst 124.70°C Die Sollwertvorgabe und die Zeit werden dabei angehalten. Profil : 4 Step:12 *** pause *** Der Thermostat schaltet in Warteposition und zeigt dies blinkend am LCD DIALOG-DISPLAY an. -
Seite 46: Abbruch Eines Programms
Menufunktionen 8.3.4. Abbruch eines Programms Ein Programm kann mit der Escape-Taste beendet werden. Soll 125.80°C Der Programmgeber schaltet zurück zum Start Menu. IntIst 124.70°C Profil : 4 Step:12 Weiter Rest 00:03:45 mit der Escape-Taste um das Menu zu verlassen oder Proggeber Start mit den Cursor-Tasten... -
Seite 47: Integrierter Programmgeber
Kryo-Kompakt-Thermostate 8.4. Integrierter Programmgeber Mit dem integrierten Programmgeber können schnell und einfach Solltempe- raturverläufe programmiert werden. Einen solchen Temperaturverlauf nennt man Profil. Ein Profil setzt sich aus einzelnen Abschnitten zusammen. Die Abschnitte sind definiert durch Zeitdauer (t:) und Zieltemperatur. Die Zieltemperatur ist die Solltemperatur (T:), die nach Ablauf eines Abschnitts erreicht wird. - Seite 48 Menufunktionen Editieren Profile erstellen, Abschnitte anzeigen Programmgeber >Editieren Wichtig: Auch ein bereits gestartetes Profil kann geändert werden. Löschen Siehe „Editieren nach dem Start“ Seite 43 Drucken Uhr stellen Löschen Aufeinanderfolgende Abschnitte löschen Drucken Ein Profil drucken Uhr stellen Normalzeit am Thermostat einstellen (Wird werkseitig auf Ortszeit eingestellt) Profile erstellen: Unter Menu-Punkt „Edit Profil“...
- Seite 49 Kryo-Kompakt-Thermostate Abschnitte anzeigen: Mit den Tasten das Untermenu „Schritt“ anwählen, die Editieren >Edit Profil: gewünschte Nummer eingeben und mit der Enter-Taste Schritt: bestätigen. Soll: 50.00°C Zeit [hh:mm] 00:02 Mit der Taste Schritt für Schritt weiterblättern. Die eingestellten Werte werden jeweils angezeigt. Löschen: Beispiel: Ein blinkendes Segment fordert zur Eingabe der Nummer des Profils...
-
Seite 50: Elektronik-Einschub (Analoge Ein-/Ausgänge)
Menufunktionen 8.5. Elektronik-Einschub (Analoge Ein-/Ausgänge) Um die analogen Ein- und Ausgänge nutzen zu können, muss der Thermostat mit dem Elektronik-Einschub ausgestattet sein. Bestell-Nr. 8 900 100 Elektronik-Einschub ALARM STAND-BY REG+ E-PROG Für den Programmgeber-Eingang und die Temperaturschreiber- ausgänge der Buchse REG+E-PROG können in diesem Unter-Menu die Eingangsgröße bzw. - Seite 51 Kryo-Kompakt-Thermostate Menu-Ebene 2 Mit den Tasten den gewünschten (>) Menu-Punkt auf Menu-Ebene 2 am LCD DIALOG-DISPLAY markieren. Ein-/Ausgaenge >Kanal1 IstInt Kanal2 IstInt Kanal3 : Sollwert Mit den Tasten den gewünschten Parameter EPROG : Sollwert speichern, oder Ext.StBy : inaktiv AlarmAus : StandBy mit der Enter-Taste in die Menu-Ebene 3 wechseln.
-
Seite 52: Reg+E-Prog - Temperaturschreiberausgänge
Menufunktionen 8.5.1. REG+E-PROG – Temperaturschreiberausgänge REG+E-PROG (11): Ausgänge der Anschlussbuchse 1. Für Kanal 1 - 3 jeweils zuerst die Ausgangsgröße festlegen: IstInt interner Temperatur-Istwert (Badtemperatur) IstExt externer Temperatur-Istwert (Externfühler) Leistung Momentane Heiz- bzw. Kühlleistung (in %) Sollwert aktiver Temperatur-Sollwert (Sollwert1, 2, 3,/ Programmgeber integriert/extern) 2. -
Seite 53: Reg+E-Prog -Ext. Programmgeber-Eingang
Kryo-Kompakt-Thermostate 8.5.2. REG+E-PROG –Ext. Programmgeber-Eingang E-PROG - Eingang Menu >Konfiguration< Die Einstellung ist notwendig, wenn 1. die Sollwertvorgabe durch einen externen Konfiguration >Sollwert : Eprog Programmgeber erfolgen soll. Taste/RS232/extPt100 Autostart: Dazu zuerst in Menu >Konfiguration< den Off-Mode :Pumpe aus Menu-Punkt >Sollwert< auf >Eprog< stellen. Sprache deutsch Reset... - Seite 54 Menufunktionen Eprog 50.0°C Nach dem Zurückschalten mit der Escape-Taste zur Standardanzeige IntIst 24.7°C steht dieser Wert in Zeile 1 (Beispiel: EPROG 50.00 °C). Leistung : 80 % Regelung : intern Dieser EPROG - Eingang hat den Vorteil, dass auch andere Spannungs- bzw.
-
Seite 55: Stand-By Eingang
Kryo-Kompakt-Thermostate 8.5.3. STAND-BY Eingang Ext. StBy (10) Extern Stand-by Eingang für z. B. Not-Aus. (Anschlussbuchse siehe Seite 68) Einstellbare Parameter: inaktiv - Stand-by Eingang wird ignoriert aktiv - Stand-by Eingang ist aktiv Stand-by Eingang aktivieren: 1. Den Parameter unter Menüpunkt >Ext. StBy< auf >aktiv< einstellen. 2. -
Seite 56: Alarm Ausgang
Menufunktionen 8.5.4. ALARM Ausgang Alarm-Ausgang (9) (für Zustands-Anzeige auf Distanz) Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt. Ohne Änderung des Steckeranschlusses lassen sich durch die Einstellungen im Menu >Ein-/Ausgänge< alle Betriebszustände des Thermostaten nach außen melden. Menu >Ein-/Ausgänge< Alarm Aus >Funktion: StdBy /Alarm/Al+StBy ALARM... -
Seite 57: Grenzwerte
Einstellbereich: 0 bis 100 % in 1 % Schritten Die Heiz- und die Kühlleistung des Gerätes sind einstellbar. 100 % entsprechen den in den technischen Daten angegebenen Leistungen. Einstellungen der maximalen Kühlung: CF31 100 % (Fest eingestellt) CF41 0 bis 100 % in 1 % Schritten... - Seite 58 Menufunktionen IntMax: und IntMin: Maximaler und minimaler Sollwert im internen Bad. Einstellbereich: Siehe Arbeitstemperaturbereich Seite 10 Die Begrenzungen IntMax und IntMin sind nur in der Betriebsart extern regeln wirksam. Mit IntMax und IntMin werden starre Grenzen für die zu erwartenden Temperaturen im internen Bad festgelegt.
-
Seite 59: Interface Seriell
Kryo-Kompakt-Thermostate 8.7. Interface seriell Für die Kommunikation des Thermostaten mit einem PC oder einem übergeordneten Prozessleitsystem müssen die Schnittstellenparameter beider beteiligter Geräte übereinstimmen. Die meist einmalige Einstellung der Schnittstellenparameter erfolgt im Menu >Interface seriell<. Hauptmenu Grenzwerte >Interface seriell ATCalibration RS232 Schnittstelle >Art RS232... -
Seite 60: Atc Absolute Temperature Calibration, Dreipunktabgleich
Menufunktionen 8.8. ATC Absolute Temperature Calibration, Dreipunktabgleich ATC dient zum Ausgleich eines Temperaturgefälles welches sich – physikalisch bedingt – zwischen Thermostat und einem definierten Messpunkt (Temperatur-Messgerät) im Badgefäß bilden kann. Hauptmenu Interface seriell >ATCalibration Pumpe intern ATCalibration >Fuehler intern Status nein 3.Punkt /1.Punkt/2.Punkt... - Seite 61 Kryo-Kompakt-Thermostate Art: Es kann ein >1-Punkt<, >2-Punkt< oder >3-Punkt< -Abgleich durchgeführt werden. Zuerst den Ort, auf den abgeglichen werden soll (Messpunkt T geometrisch bestimmen, danach die Temperaturwerte der Abgleich- Punkte festlegen. Die Art des Abgleichs bestimmt auch die Anzahl der folgenden Werte-Paare, die am LCD DIALOG-DISPLAY angezeigt werden.
- Seite 62 Menufunktionen Mit den Tasten den Menu-Punkt anwählen. Mit den Tasten den Parameter auswählen (Parameter blinkt) bzw. mit der Zehnertastatur die Zahlen eingeben (Zahlen-Segment blinkt). Mit der Taste den neuen Parameter bzw. Wert speichern. Beispiele: Beispiel: = 80.00 °C Dreipunktabgleich für externe Regelung. = 79.73 °C Im Temperaturbereich von 80 °C bis 160 °C soll die Kalibrierkurve des = 120.00 °C...
-
Seite 63: Pumpenleistung Einstellen
Kryo-Kompakt-Thermostate 8.9. Pumpenleistung einstellen Förderleistung und –Druck der Umwälzpumpe sind über die Motordrehzahl Beispiele: einstellbar. Soll Einstellungen: Stufe 1 ... 4 Anzeige: mit Leuchtbalkenanzeige Anzeige der eingestellten (Soll) Pumpenstufe im Zustand –OFF-. Anzeige der Pumpenstufe entsprechend der Ist-Drehzahl nach dem Start. -
Seite 64: Mögliche Störursachen / Alarm-Meldungen
Ein Schlauchbruch liegt vor (zu geringe Füllhöhe der Temperier- ist unterschritten flüssigkeit durch Auspumpen). oder Schwimmer ist Temperierschlauch austauschen und Temperierflüssigkeit defekt. nachfüllen. Der Schwimmer ist defekt (z. B, durch Transportschaden). Reparatur durch JULABO Service. Übertemperatur-Warnung WARNING ALARM oder CODE 03 CODE 03 Übertemperatur-Alarm... - Seite 65 Kryo-Kompakt-Thermostate Defekt des Arbeits- oder Übertemperaturschutzfühlers. ALARM Arbeitstemperaturfühler und Übertemperaturschutzfühler haben eine CODE 06 Differenz von mehr als 35 K. Temperaturdifferenz zwischen Schutz-/ Arbeitsfühler zu gross. ALARM Interne Fehler beim Lesen oder Schreiben des I C-Bus. CODE 07 Das intere I2C-Bus- System weist einen...
- Seite 66 +49 7823 / 51-66 Telefax: +49 7823 / 51-99 E-Mail: service@JULABO.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden. Der elektronische Umwälzpumpenmotor ist durch eine elektronische Strombegrenzung vor Überlastung geschützt. Ist oder wird die Viskosität der Temperierflüssigkeit zu hoch, bleibt der Motor stehen.
-
Seite 67: Elektrische Anschlussmöglichkeiten
Kryo-Kompakt-Thermostate 10. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. - Seite 68 Elektrische Anschlussmöglichkeiten Anschluss für Externfühler Pt100 Schirm- Stecker Pt100 Anschlussbelegung des Fühlers: leitung Signal ext. Pt100 Sicht auf Lötseite Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse und dem Pt100 Fühlerrohr leitend verbunden. Alarm-Ausgang (für Zustands-Anzeige auf Distanz) Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt. Funktionsbeschreibung Seite 56 Schaltleistung max.
-
Seite 69: Fernsteuerbetrieb, Laborautomatisierung
Kryo-Kompakt-Thermostate 11. Fernsteuerbetrieb, Laborautomatisierung 11.1. Vorbereitung zur Fernsteuerung 1. Die Schnittstellenparameter beider Schnittstellen (Thermostat und PC) prüfen und gegebenenfalls für Übereinstimmung sorgen. Im Menu >Schnittstelle< den Menu-Punkt >Art< auf >RS232< bzw. SERIAL >RS485< einstellen.( Schnittstellenparameter siehe Seite 59) 2. Im Menu >Konfiguration< den Menu-Punkt >Sollwert< auf >RS232< bzw. -
Seite 70: Befehlsübersicht
Fernsteuerbetrieb, Laborautomatisierung Die Befehle werden in sogenannte in- und out-Befehle unterteilt. in-Befehle: Parameter abrufen out-Befehle: Parameter einstellen out-Befehle sind nur gültig bei Fernsteuerbetrieb. Beispiele für Befehle: Beim Arbeiten mit RS485 Schnittstelle wird jedem Befehl die dreistellige Geräteadresse vorangestellt (Beispiel: Adresse Ad32 = A 0 3 2 ). Einstellen des >... - Seite 71 Kryo-Kompakt-Thermostate Befehl Parameter Reaktion/Antwort des Thermostaten out_mode_04 Regelung intern. Temperaturregelung im Badgefäß. out_mode_04 Regelung extern mit Pt100 Externfühler. out_mode_05 Stop des Thermostaten = r OFF out_mode_05 Start des Thermostaten out_mode_08 Reglerdynamik einstellen - aperiodisch out_mode_08 Reglerdynamik einstellen - standard out_sp_00 xxx.xx Wert von Arbeitstemperatur „Sollwert 1“...
- Seite 72 Fernsteuerbetrieb, Laborautomatisierung in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Thermostaten version kein Versionsnummer der Software (V X.xx) status kein Statusmeldung, Fehlermeldung (siehe Seite 73) in_pv_00 kein Aktuelle Badtemperatur abrufen in_pv_01 kein Momentane Heizleistung abrufen (%) in_pv_02 kein Temperaturwert des Pt100 Externfühlers in_pv_03 kein...
-
Seite 73: Statusmeldungen
Kryo-Kompakt-Thermostate Befehl Parameter Reaktion/Antwort des Thermostaten in_par_10 kein P-Anteil des unterlagerten Reglers (Kaskadenregelung). in_par_11 kein Regelparameter Tn des Kaskadenreglers. in_par_12 kein Regelparameter Tv des Kaskadenreglers. in_par_13 kein Eingestellte maximale interne Temperatur bei Kaskadenregelung in_par_14 kein Eingestellte minimale interne Temperatur bei Kaskadenregelung in_par_15 kein Bandbegrenzung oben... -
Seite 74: Fehlermeldungen
Fernsteuerbetrieb, Laborautomatisierung 11.5. Fehlermeldungen Fehlermeldungen Beschreibung -01 LOW LEVEL ALARM Unterniveau-Alarm. -03 EXCESS TEMPERATURE Übertemperatur-Warnung . WARNING -04 LOW TEMPERATURE WARNING Untertemperatur-Warnung . -05 WORKING SENSOR ALARM Kurzschluss oder Unterbrechung der internen Temperaturfühlers. -06 SENSOR DIFFERENCE ALARM Fühler-Differenz-Alarm. Regelfühler und Sicherheitsfühler haben eine Differenz von mehr als 35 K. -
Seite 75: Julabo Service Leistung - Online Ferndiagnose
Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. Das dafür notwendige Programm steht auf der Julabo-Homepage kostenlos zum Download zur Verfügung - www.julabo.de \ EasyBlackBox. Die Installation ist einfach und wird Schritt für Schritt durchgeführt. -
Seite 76: Montage - Elektronik-Einschub
Montage - Elektronik-Einschub 13. Montage - Elektronik-Einschub Vorsicht: Gerät ausschalten und Netzstecker ziehen, bevor Service- oder Reparaturarbeiten durchgeführt werden oder das Gerät bewegt wird. Der Thermostat darf nur von Fachkräften konfiguriert, installiert, gewartet und repariert werden. Gerät am Netzschalter ausschalten, den Netzstecker ziehen. ... -
Seite 77: Die Kälteleistung Erhalten
Das Badgefäß sollte nur mit einer geeigneten Temperierflüssigkeit gefüllt werden. Im Falle von Verunreinigungen ist die Temperierflüssigkeit von Zeit zu Zeit zu erneuern. Reparaturdienst: Bevor ein Service-Techniker angefordert oder ein JULABO Gerät zur Reparatur eingesandt wird, wird empfohlen, unseren technischen Service anzusprechen. JULABO Technischer Service... - Seite 78 Auf sorgfältige und sachgemäße Verpackung zu achten. Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
