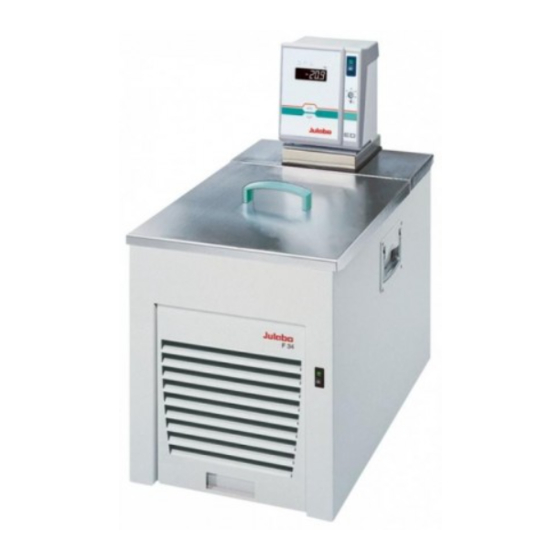

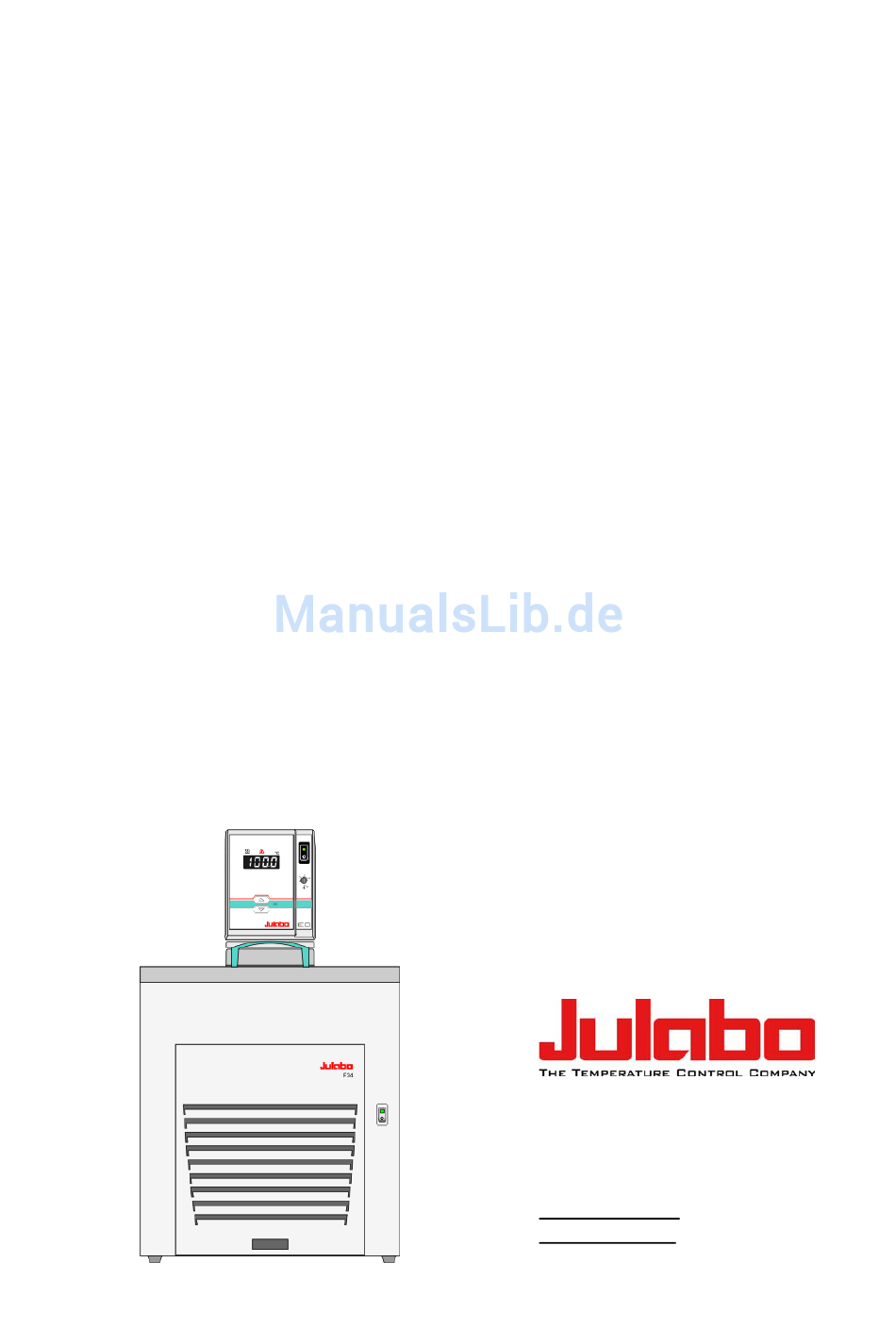

- Seite 1 DEUTSCH Betriebsanleitung Kälte-Umwälzthermostat F34-ED JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de 1.950.0274-V2 06/13 19500274-V2.doc Druck: 11.07.13...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung ........................4 Bestimmungsgemäßer Zweck ..................4 1.1. Beschreibung ......................4 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise ........4 2.1. Entsorgen ........................6 2.2. EG-Konformität ......................7 2.3. Gewährleistung ......................7 2.4. Technische Daten ....................... 8 Bedienungsanleitung ......................10 Sicherheitshinweise ...................... -
Seite 4: Betriebsanleitung
Umwälzpumpe allpolig, bleibend abgeschaltet. Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren... - Seite 5 Sicherheitsinformationen, sowie die Bedienungsanleitung gelesen und verstanden haben. Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der Betriebsanleitung haben, bitte rufen Sie uns an! Kontakt: JULABO GmbH Tel. +49 (0) 7823 / 51-0 Eisenbahnstraße 45 Fax +49 (0) 07823 / 2491 77960 Seelbach / Germany info@julabo.de...
-
Seite 6: Entsorgen
Es bestehen thermische Gefahren: Verbrennung, Verbrühen, Heißdampf, heiße, berührbare Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) 2.1. Entsorgen Dieses Gerät enthält zwar das nach heutiger Einschätzung ozonunschädliche Kältemittel R134a. Dennoch können sich während der langen Betriebszeit des Gerätes Änderungen in den Vorschriften für die Entsorgung ergeben. -
Seite 7: Eg-Konformität
JULABO GmbH Eisenbahnstr. 45 77960 Seelbach / Germany 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der... -
Seite 8: Technische Daten
Verantwortung des Betreibers – Allgemeine Sicherheitshinweise 2.4. Technische Daten F34-ED Arbeitstemperatur Bereich °C -30 ... 100 Temperaturkonstanz °C ±0,03 Temperatureinstellung digital Temperaturanzeige Auflösung °C Temperaturregelung PID1 Heizleistung (bei 230 V) Heizleistung (bei 115 V) Kälteleistung °C Medium Ethanol 0.45 0.32 0.14 Kältemittel... - Seite 9 Sicherheitsvorkehrungen nach IEC 61010-2-010: Übertemperaturschutz, variabel einstellbar 20 °C ... 120 °C Unterniveauschutz Schwimmerschalter Klasseneinteilung nach DIN 12876-1 Klasse I Alarmmeldung optisch + akustisch (permanent) Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ...
-
Seite 10: Bedienungsanleitung
Bedienungsanleitung Bedienungsanleitung Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. -
Seite 11: Sicherheitsanweisungen
3.3. Sicherheitsanweisungen Um Personen- und Sachschäden zu vermeiden, ist es wichtig, die Sicherheitsanweisungen zu befolgen. Diese Anweisungen gelten ergänzend zu den Sicherheitsvorschriften an Arbeitsplätzen. Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Der Netzstecker dient als sichere Schutztrennung vom Stromversorgungsnetz und muss immer frei zugänglich sein. - Seite 12 Sicherheitshinweise Vorsicht: Zum bestimmungsgemäßen Gebrauch der Thermostate gehört es, z. B. in einem Reaktor Flüssigkeiten zu temperieren. Wir wissen nicht, welche Substanzen das sind. Viele Substanzen sind: entzündlich, brennbar oder explosiv gesundheitsschädlich umweltgefährdend also: gefährlich. Der Benutzer allein ist für den Umgang mit diesen Stoffen verantwortlich! Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten.
-
Seite 13: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente Frontseite Rückseite 1a) Netzschalter für Thermostaten, beleuchtet 1 b) Netzschalter für Kältemaschine, beleuchtet Editier-Tasten Temperatur-Sollwert höher/niedriger einstellen Taste kurz betätigen für Einzelschritte, Taste gedrückt halten für schnelles Durchzählen. Taste OK 1. Wert/Parameter speichern LED Temperaturanzeige, Menu-Anzeige Kontroll-Anzeige –Heizung Kontroll-Anzeige –... - Seite 14 Bedienungs- und Funktionselemente Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 Netzsicherungen für Thermostat: Sicherungsautomat 15 A Netzsicherungen für Kältemaschine: T 10,0 A, D5 x 20 mm Netzkabel mit Stecker für Thermostat Kabel mit Stecker für Netzanschluss Ablaufstutzen Ablassschraube Lüftungsgitter, abnehmbar Pumpenanschluss: Vorlauf Pumpenanschluss: Rücklauf Anschlussbuchse (Unbenutzt bei Betrieb mit Thermostat "ED")
-
Seite 15: Vorbereitungen
5.1. Aufstellen Das Gerät auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. F34-ED: Thermostat mit Edelstahlbrücke aufsetzen, so dass sich die freie Badfläche vor dem Thermostaten befindet. Wahlschalter für Kältemaschine (16) in Stellung "0" bringen (werksseitig bereits vorgesehen) ... -
Seite 16: Temperierflüssigkeiten
JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die sehr hochviskos sind (deutlich höher als 30 mm... -
Seite 17: Befüllen / Entleeren
5.3. Befüllen / Entleeren Achtung: Befüllen Den Pegelstand der Temperierflüssigkeit regelmäßig prüfen. Pumpe und Heizer müssen immer vollständig mit Badflüssigkeit bedeckt sein! Das Gerät ist nicht für den unbeaufsichtigten Dauerbetrieb geeignet. Befüllen: Darauf achten, dass keine Temperierflüssigkeit in das Innere des Thermostaten eindringt. -
Seite 18: Temperierung Extern Angeschlossener Systeme
Vorbereitungen 5.4. Temperierung extern angeschlossener Systeme Vorsicht: Alle Schlauchanschlüsse gegen Abrutschen sichern. Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der Pumpenanschluss (14a) mit der Verschlussschraube geschlossen werden. Der Thermostat ist für die Temperierung externer, geschlossener Systeme vorgesehen (Temperierkreislauf) bei gleichzeitiger Temperiermöglichkeit im Thermostatenbad. -
Seite 19: Pumpeneinstellungen
Warnung: Schläuche: Eine Gefahrenquelle bei höheren Arbeitstemperaturen sind die Temperierschläuche. Durch einen beschädigten Temperierschlauch kann heiße Temperierflüssigkeit in kurzer Zeit in großer Menge ausgepumpt werden. Mögliche Folgen sind: Verbrennungen der Haut bei Personen Atembeschwerden durch heiße Atmosphäre Sicherheitsanweisungen Geeignete Temperierschläuche verwenden. Schlauchanschlüsse gegen Abrutschen sichern. -
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. ... -
Seite 21: Autostart Einschalten / Ausschalten
AUTOSTART aus. Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“... -
Seite 22: Temperatureinstellung
Inbetriebnahme 6.4. Temperatureinstellung Die Einstellung kann im Start- oder Stop-Zustand erfolgen. Werkseinstellungen: 25 °C 1. Eine der Editier-Tasten kurz betätigen um von der Istwert- zur Sollwert-Anzeige umzuschalten. Der Wert wird ca. 8 Sekunden angezeigt. Soll der Wert geändert werden, muss innerhalb dieser Zeit mit der Einstellung begonnen werden. -
Seite 23: Mögliche Störursachen / Alarm-Meldungen
Mögliche Störursachen / Alarm-Meldungen Bei den nachfolgend aufgeführten Störungen werden Heizung und Umwälzpumpe des Thermostaten allpolig bleibend abgeschaltet. Die Kontroll-Anzeige „ “ leuchtet auf und gleichzeitig ertönt ein anhaltender Signalton. An der LED Temperaturanzeige wird der Grund für den Alarm als Nummer eingeblendet. Der Signalton kann durch Betätigen der Taste stumm geschaltet werden. - Seite 24 +49 (0) 07823 / 5166 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service- Techniker überprüft werden. Netzsicherungen: Thermostat: Sicherungsautomaten – 15A. Kältemaschine: Sicherung, T 10 A, 250 V~ , D5 x 20 mm Warnung: Gerät ausschalten und Netzstecker ziehen, bevor der Sicherungshalter...
-
Seite 25: Reinigung / Reparatur Des Gerätes
Das Badgefäß sollte nur mit einer geeigneten Temperierflüssigkeit gefüllt werden. Im Falle von Verunreinigungen ist die Temperierflüssigkeit von Zeit zu Zeit zu erneuern. Reparaturdienst: Bevor ein Service-Techniker angefordert, oder ein JULABO Gerät zur Reparatur eingesandt wird, wird empfohlen, unseren technischen Service anzusprechen. JULABO Technischer Service... - Seite 26 Sie es vorab per Fax oder E-Mail (service@julabo.de). Für eventuelle Schadensfälle durch unsachgemäße Verpackung ist JULABO nicht haftbar. JULABO behält sich das Recht vor, im Sinne einer Produktver- besserung notwendig gewordene Veränderungen technischer Art, die zu einer einwandfreien Funktion beitragen, während des...
