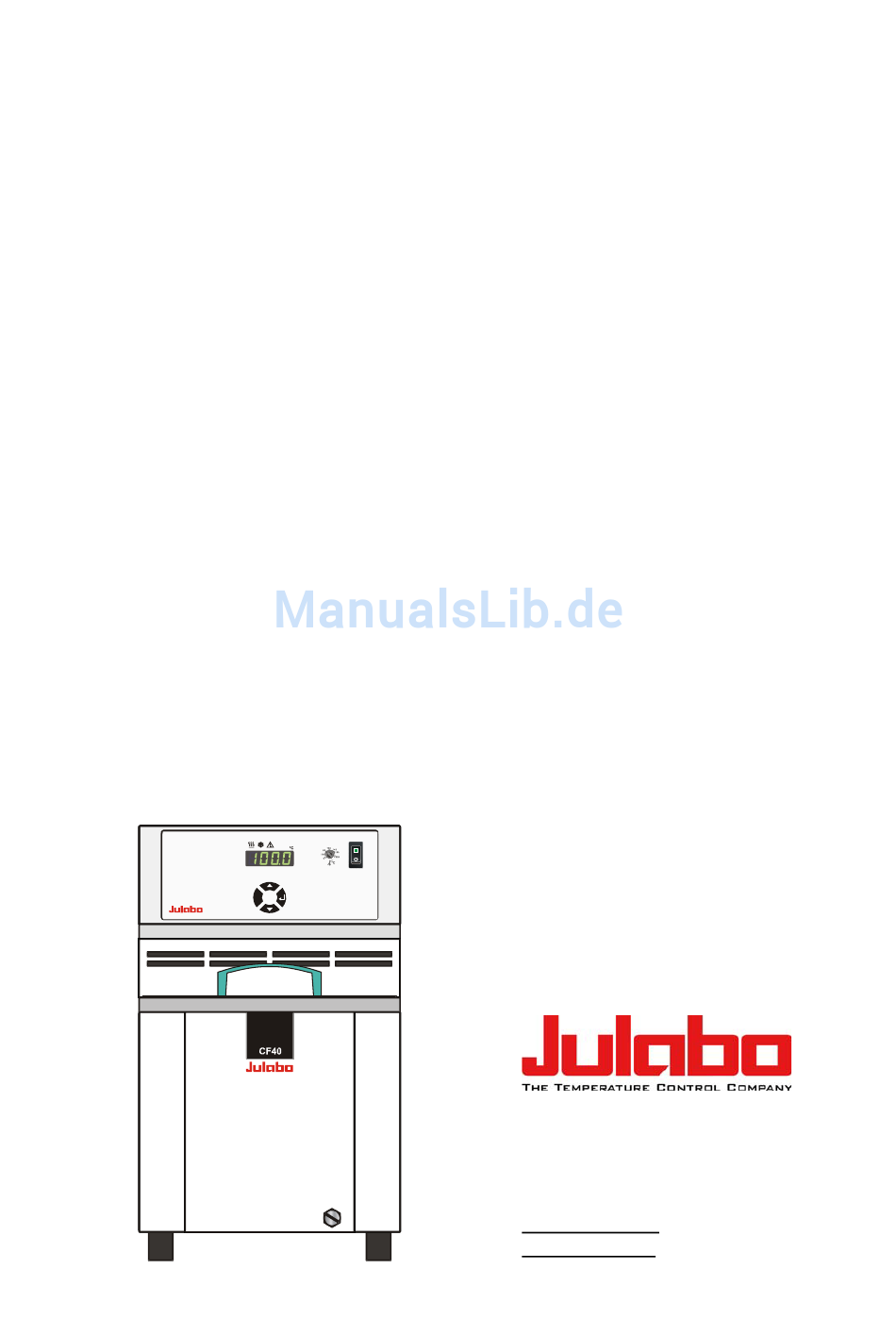

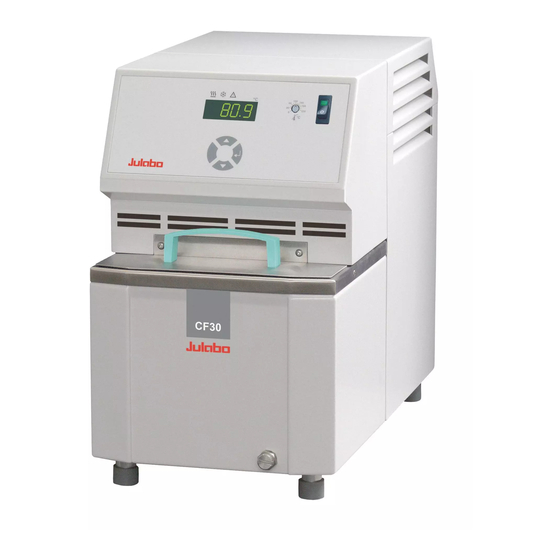

- Seite 1 Betriebs- anleitung Kryo-Kompakt-Thermostate Die Economy-Reihe CF30 CF40 JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de 06/13 1.950.4866- 19504866-V2.doc 26.07.13...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und...
-
Seite 3: Inhaltsverzeichnis
10.2. Kommunikation mit PC bzw. übergeordnetem Datensystem ......30 10.3. Befehlsübersicht .................... 31 10.4. Statusmeldungen ..................32 10.5. Fehlermeldungen ..................32 11. JULABO Service Leistung – Online Ferndiagnose ..........34 12. Entleeren ......................35 13. Reinigung / Reparatur des Gerätes ..............35... -
Seite 4: Betriebsanleitung
Interface. Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren... - Seite 5 Gefahren in ihrer Gesamtheit abschätzen können. Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der Betriebsanleitung haben, bitte rufen Sie uns an! Kontakt: JULABO GmbH Tel. +49 (0) 7823 / 51-0 info@julabo.de Eisenbahnstraße 45 Fax +49 (0) 07823 / 2491 www.julabo.de...
-
Seite 6: Entsorgen
Es bestehen thermische Gefahren: Verbrennung, Verbrühen, Heißdampf, heiße, berührbare Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Warnschild W017: Farben: gelb, schwarz Warnung vor kalter Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an den... - Seite 7 Kryo-Kompakt-Thermostate Beachten Sie sämtliche Vorschriften für die Entsorgung in den Sicherheitsdatenblättern. Dieses Gerät enthält zwar das nach heutiger Einschätzung ozonunschädliche Kältemittel R134a bzw. R404A. Dennoch können sich während der langen Betriebszeit des Gerätes Änderungen in den Vorschriften für die Entsorgung ergeben. Deshalb sollte die Entsorgung immer nur von Fachpersonal vorgenommen werden.
-
Seite 8: Eg-Konformität
JULABO GmbH Eisenbahnstr. 45 77960 Seelbach / Germany 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der... -
Seite 9: Technische Daten
Kryo-Kompakt-Thermostate 2.4. Technische Daten CF30 Arbeitstemperatur Bereich °C -30 ... +150 Temperaturkonstanz °C ±0.03 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LED-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: LED-DISPLAY Auflösung °C Temperaturregelung PID 1 Arbeitstemperaturfühler Pt 100 Sicherheitstemperaturfühler Pt 100 Heizleistung (bei 230 V) Heizleistung... - Seite 10 CF40 Arbeitstemperatur Bereich °C -40 ... +150 Temperaturkonstanz °C ±0.03 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LED-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: LED-DISPLAY Auflösung °C Temperaturregelung PID 1 Arbeitstemperaturfühler Pt 100 Sicherheitstemperaturfühler Pt 100 Heizleistung (bei 230 V )
- Seite 11 Kryo-Kompakt-Thermostate Schutzeinrichtungen und Warnfunktionen Übertemperaturschutz, variabel einstellbar 0 °C ... 220 °C Unterniveauschutz Schwimmerschalter Klasseneinteilung nach DIN 12876-1 Klasse III Alarmmeldung optisch + akustisch (permanent) Warnmeldungen optisch + akustisch (in Intervallen) Überlastungsschutz für Kältemaschine und Pumpenmotor Überwachung des Arbeitstemperaturfühlers Plausibilitätskontrolle Fühlerdifferenzüberwachung Arbeits-/Sicherheitstemperaturfühler Differenz >...
-
Seite 12: Sicherheitshinweise
Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 13 Kryo-Kompakt-Thermostate Vor der Inbetriebnahme unbedingt die Benutzerinformation lesen. Gerät nie ohne Badflüssigkeit betreiben! Die Übertemperatur-Schutzeinrichtung mindestens 25 °C unter dem Brennpunkt der Temperierflüssigkeit einstellen. Die Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z.
- Seite 14 Sicherheitshinweise also: gefährlich. Der Benutzer allein ist für den Umgang mit diesen Stoffen verantwortlich! Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten. Sind alle Schläuche und elektrische Kabel sicher angeschlossen und verlegt? Stichworte: scharfen Kanten, heiße Oberflächen im Betrieb, bewegte Maschinenteile, usw.
-
Seite 15: Betriebsanleitung
Kryo-Kompakt-Thermostate Betriebsanleitung Bedienungs- und Funktionselemente Frontseite CF40 / CF30 Rückseite CF40 / CF30 SERIAL T16A T16A SERIAL T16A T16A... - Seite 16 Bedienungs- und Funktionselemente Netzschalter, beleuchtet Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 °C Anzeigen LED Temperaturanzeige Kontroll-Anzeige –Heizung Kontroll-Anzeige – Kühlung Kontroll-Anzeige – Alarm Tastatur Editier-Tasten (höher/niedriger) Enter-Taste Wert/Parameter speichern Escape-Taste 1. Eingabe abbrechen 2. LED Temperaturanzeige umschalten Ablassschraube Tragegriff vorn Tragegriff hinten Anschlussbuchse: Schnittstelle RS232 Fernsteuerung durch einen PC SERIAL...
-
Seite 17: Vorbereitungen
Beispiele: Modell CF30 mit 0.15 kg Füllmenge des Kältemittels R134a = 0,6 m Raumgröße Modell CF40 mit 0.16 kg Füllmenge des Kältemittels R404A = 0,33 m Raumgröße Gerät nicht in unmittelbarer Nähe von Wärmequellen aufstellen und keiner direkten Sonneneinstrahlung aussetzen. -
Seite 18: Externe Temperierung Geschlossener Systeme
T16A schlange) mit den Schläuchen verbinden T16A und mit Schlauchschellen sichern. Temperierschläuche siehe Seite 19 Rücklaufsicherung Dazu eignen sich JULABO Absperrventile, die für beide Schlauchzuleitungen vorgesehen werden müssen. Bestell-Nr. Bezeichnung 8 970 456 Absperrventil bis +90 °C 8 970 457... -
Seite 19: Temperierschläuche
Vorbeugende Wartung: Die Schläuche sind bei mittlerer Belastung in regelmäßigen Zeitabständen auszutauschen. Folgende Schläuche werden empfohlen: Bestell-Nr. Einsetzbar für 8930008 CF30, CF40 1 m CR -Schlauch 8 mm l. W. (-20 °C bis 120 °C) 8930012 CF30, CF40 1 m CR -Schlauch 12 mm l. -
Seite 20: Temperierflüssigkeiten
JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die sehr hochviskos sind (deutlich höher als 30 mm... -
Seite 21: Inbetriebnahme
Kryo-Kompakt-Thermostate Inbetriebnahme 6.1. Netzanschluss Vorsicht: Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. ... - Seite 22 Unterniveau-Alarm wird bei folgendem Flüssigkeitstand ausgelöst: CF30 75 bis 80 mm unterhalb des Badrandes CF40 80 bis 85 mm unterhalb des Badrandes Bei Erreichen der Arbeitstemperatur den Flüssigkeitsstand prüfen. Ist die Kühlschlange nicht vollständig mit Badflüssigkeit bedeckt, so muss noch etwas nachgefüllt werden.
-
Seite 23: Einschalten / Start - Stop
Kryo-Kompakt-Thermostate 6.3. Einschalten / Start - Stop Einschalten: Das Gerät wird mit dem Netzschalter (1) in Betrieb gesetzt. Während des darauf folgenden Selbsttests leuchten die Segmente der vierstelligen LED Temperaturanzeige und alle Kontroll- Leuchten (siehe links). Angezeigt wird danach die Softwareversion und der Geräte-Typ . Beispiele: (v 1.02) (CF30) Mit der Meldung "OFF"... -
Seite 24: Temperatureinstellung
6.6. AUTOSTART einschalten / ausschalten Hinweis: Der Kryo-Kompakt-Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“... -
Seite 25: Fernsteuerung Einschalten / Ausschalten
Kryo-Kompakt-Thermostate Die Enter-Taste gedrückt halten und mit dem Netzschalter den Thermostat einschalten. Der Umschaltvorgang wird an der LED Temperaturanzeige kurz angezeigt. AUTOSTART ein. AUTOSTART aus. Warnung: Bei Inbetriebnahme von Thermostaten mit “AUTOSTART“ ist sicherzustellen, dass auch bei unbeaufsichtigtem Start, z. B. nach einem Stromausfall, für Personen und Anlagen keine Gefahr entsteht. -
Seite 26: Schutzeinrichtungen
Schutzeinrichtungen Schutzeinrichtungen Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 7.1. Übertemperatur-Schutzeinrichtung Warnung: Dieser Übertemperatur-Begrenzer muss mindestens 25 °C unter den Brennpunkt der Temperierflüssigkeit eingestellt werden! Bei nicht richtiger Einstellung besteht Brandgefahr! Keine Haftung bei falscher Einstellung! Diese Übertemperatur-Schutzeinrichtung wirkt unabhängig vom ... - Seite 27 Kryo-Kompakt-Thermostate Bei den nachfolgend aufgeführten Störungen werden Kompressor, Heizung und Umwälzpumpe des Thermostaten allpolig bleibend abgeschaltet. Die Kontroll-Anzeige „ “ leuchtet auf und gleichzeitig ertönt ein anhaltender Signalton. An der LED Temperaturanzeige wird der Grund für den Alarm als Nummer eingeblendet. Der Signalton kann durch Betätigen der Enter-Taste stummgeschaltet werden.
- Seite 28 +49 (0) 07823 / 5166 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service- Techniker überprüft werden. Störungen die nicht angezeigt werden. Umwälzpumpenmotor-Überlastungsschutz Der Umwälzpumpenmotor ist vor Überlastung geschützt. Nach einer Abkühlphase läuft der Motor selbsttätig wieder an.
-
Seite 29: Elektrische Anschlussmöglichkeiten
Kryo-Kompakt-Thermostate Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. -
Seite 30: Fernsteuerbetrieb, Laborautomatisierung
Fernsteuerbetrieb, Laborautomatisierung 10. Fernsteuerbetrieb, Laborautomatisierung 10.1. Vorbereitung zur Fernsteuerung / Schnittstellenparameter Für die Kommunikation des Thermostaten mit einem PC oder einem übergeordneten Prozessleitsystem müssen die Schnitt- stellenparameter beider beteiligter Geräte übereinstimmen. SERIAL Schnittstellenparameter Werkseinstellungen: BAUDRATE 4800 Baud PARITY gerade / even HANDSHAKE Hardwarehandshake 1. -
Seite 31: Befehlsübersicht
Kryo-Kompakt-Thermostate Wichtige Zeiten für die Befehlsübermittlung: Für einen sicheren Datentransfer sollte die Zeit zwischen zwei Befehlen mindestens 250 ms betragen. Einen in-Befehl beantwortet der Thermostat automatisch mit einem Datenstring und beendet diesen mit LF (Line Feed). Die Wartezeit bis zu nächsten Befehl sollte danach mindestens 10 ms betragen. -
Seite 32: Statusmeldungen
Fernsteuerbetrieb, Laborautomatisierung in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Thermostaten version kein Versionsnummer der Software (V X.xx) status kein Statusmeldung, Fehlermeldung (siehe Seite 32) in_pv_00 kein Aktuelle Badtemperatur abrufen in_pv_01 kein Momentane Heizleistung abrufen (%) in_pv_03 kein Temperaturwert des Schutzfühlers in_pv_04 kein... - Seite 33 Kryo-Kompakt-Thermostate Fehlermeldungen Beschreibung -09 COMMAND NOT ALLOWED IN Befehl in dieser Betriebsart (Mode) nicht zulässig. CURRENT OPERATING MODE -10 VALUE TOO SMALL Wert zu klein. -11 VALUE TOO LARGE Wert zu groß. -12 TEMPERATURE Fehler des A/D-Wandlers. MEASUREMENT ALARM -14 EXCESS TEMPERATURE PROTECTOR ALARM Übertemperatur-Begrenzer-Alarm -20 WARNING: CLEAN...
-
Seite 34: Julabo Service Leistung - Online Ferndiagnose
JULABO Service Leistung – Online Ferndiagnose 11. JULABO Service Leistung – Online Ferndiagnose JULABO Thermostate der HighTech-Reihe sind mit einer sogenannten „Black-Box“ ausgestattet. Diese ist integriert in den Regler, wo alle relevanten Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. -
Seite 35: Entleeren
Kryo-Kompakt-Thermostate 12. Entleeren Achtung: Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. Bitte benutzte Temperierflüssigkeit immer umweltgerecht lagern und entsorgen. Vorschriften für die Entsorgung unbedingt beachten. Entleeren ... - Seite 36 Auf sorgfältige und sachgemäße Verpackung zu achten. Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
