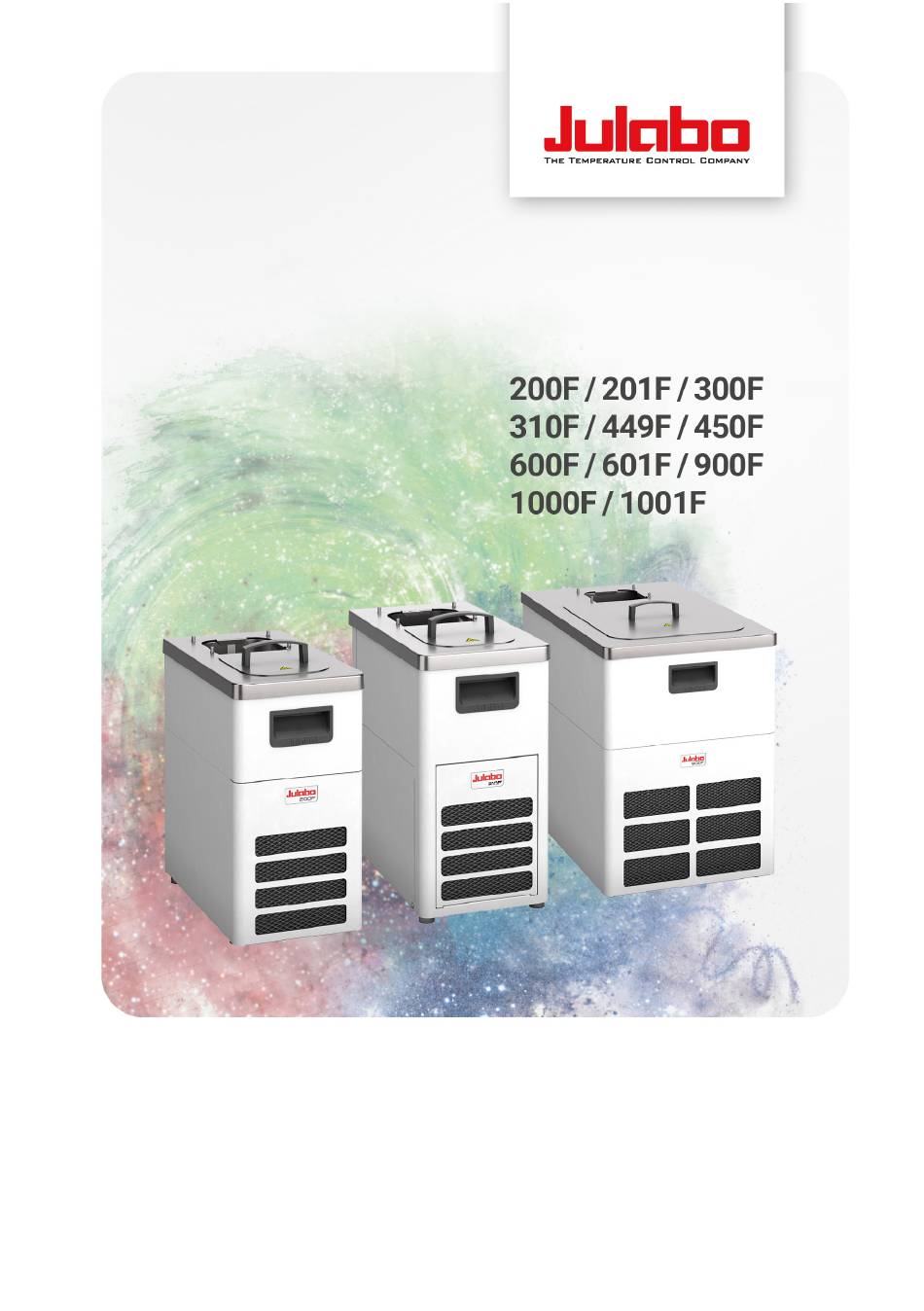

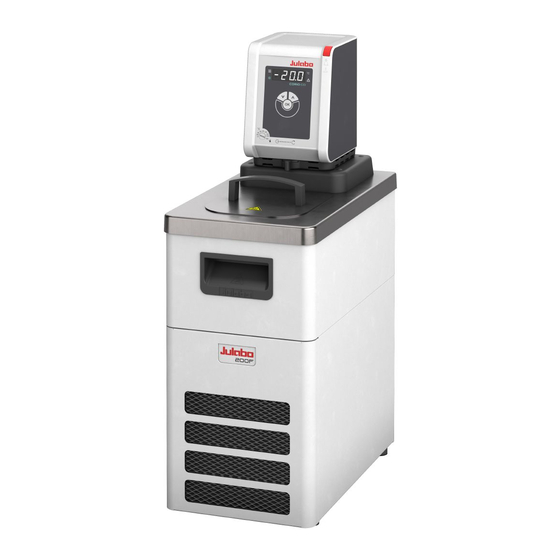

- Seite 1 Kältebäder-Grundgeräte Originalbetriebsanleitung 1.950.0170.de.V08 10/2022...
- Seite 2 Impressum JULABO GmbH Gerhard-Juchheim-Strasse 1 77960 Seelbach/Germany Tel.: +49 7823 51-0 Fax: +49 7823 2491 Info.de@julabo.com www.julabo.com Der Inhalt dieser Betriebsanleitung ist urheberrechtlich geschützt. Informationen, einschließlich der Texte, Bilder und andere Inhalte dürfen nicht ohne vorherige ausdrückliche schriftliche Genehmigung vervielfältigt, vertrieben, übertragen, gespeichert, weitergegeben oder in sonstiger Form genutzt werden.
-
Seite 3: Inhaltsverzeichnis
Vorwort ....................4 Über dieses Handbuch ..............5 Hinweis zum Inbetriebnehmen und Bedienen ........ 5 Original JULABO Ersatzteile ............5 Zubehör ..................5 Warnhinweise ................. 6 Verwendete Symbole ..............7 Bestimmungsgemäße Verwendung ..........7 Sicherheit ................... 8 Sicherheitshinweise................ 8 Sicherheitskennzeichen ............... 10 Schutzeinrichtungen .............. -
Seite 4: Vorwort
Vorwort Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die Betriebsanleitung sorgfältig. Bewahren Sie die Betriebsanleitung jederzeit... -
Seite 5: Über Dieses Handbuch
Der zuverlässige Dauerbetrieb und die Sicherheit hängen auch von der Qualität der verwendeten Ersatzteile ab. Nur original JULABO Ersatzteile garantieren höchstmögliche Qualität und Sicherheit. Original JULABO Ersatzteile erhalten Sie direkt bei JULABO oder bei Ihrem Fachhändler. Beachten Sie, dass bei der Verwendung von nicht originalen JULABO Ersatzteilen eine Garantieleistung durch JULABO nicht möglich ist. -
Seite 6: Warnhinweise
Über dieses Handbuch Warnhinweise Das Handbuch enthält Warnhinweise, welche die Sicherheit beim Umgang mit dem Gerät erhöhen sollen. Warnhinweise sind immer zu befolgen. Ein in Signalfarbe dargestelltes Warnzeichen ist dem Signalwort vorangestellt. Das farbig hinterlegte Signalwort stuft die Schwere der Gefahr ein. VORSICHT Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, geringfügige bis mäßige Verletzungen... -
Seite 7: Verwendete Symbole
Gerät sicher bedienen und Fehlanwendungen vermeiden kann. Das Gerät ist ein Laborgerät, das für die Temperierung flüssiger Medien vorgesehen ist. Es kann nur in Verbindung mit einem dafür ausgelegten JULABO Thermostaten betrieben werden. Gerät nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können,... -
Seite 8: Sicherheit
Kältemittel und deren Dämpfe sind gesundheitsschädigend. In geschlossenen Räumen besteht Erstickungsgefahr. • Berührung und Einatmen vermeiden. • Schäden am Kältekreislauf nur von JULABO Servicetechnikern oder qualifizierten Fachbetrieben beheben lassen. • Bei austretendem Kältemittel das Gerät sofort stillsetzen und den Raum gut durchlüften. -
Seite 9: Persönliche Schutzausrüstung
Keine potenziellen Zündquellen in der Nähe des Geräts aufbewahren. • Bei austretendem Kältemittel das Gerät sofort stillsetzen und den Raum gut durchlüften. • Schäden am Kältekreislauf nur von JULABO Servicetechnikern oder von qualifizierten Fachbetrieben beheben lassen. • Wartungsarbeiten nur von JULABO Servicetechnikern oder von qualifizierten Fachbetrieben durchführen lassen. -
Seite 10: Sicherheitskennzeichen
Ausschließlich die Arbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Vor allen Arbeiten Gerät ausschalten und vom Netz trennen. • Alle übrigen Instandhaltungs- und Reparaturarbeiten nur von JULABO Servicetechnikern oder von qualifizierter Fachwerkstatt durchführen lassen. Sicherheitskennzeichen Dem Gerät liegen Sicherheitskennzeichen bei, die vor der Inbetriebnahme am Gerät anzubringen sind. -
Seite 11: Schutzeinrichtungen
Sicherheit Schutzeinrichtungen Technische Schutzeinrichtungen schützen das Gerät vor Beschädigungen. Die Schutzeinrichtungen wirken unabhängig vom Regelkreis. Wenn eine Schutzeinrichtung auslöst, werden alle Aktoren bleibend abgeschaltet. Der Bediener wird durch einen optischen und durch einen akustischen Alarm am Thermostat gewarnt. Hochdruckschalter Ein Druckschalter löst aus, wenn der Verflüssigungsdruck einen definierten Wert erreicht. -
Seite 12: Produktbeschreibung
Thermostat. Kombinationsmöglichkeiten mit Thermostaten Die Tabelle listet auf, welche Kältemaschine mit welchem Thermostaten kombiniert werden kann. Kälte- Thermostate maschine CORIO CD CORIO CP DYNEO DD MAGIO MS 200F 201F 300F ... -
Seite 13: Bedien- Und Funktionselemente
Produktbeschreibung Bedien- und Funktionselemente Der Abschnitt beschreibt die Bedien- und Funktionselemente und zeigt ihre Position am Gerät. Front (ohne Abdeckung) und Rückseite (Bsp. 310F) Griffmulde Ablassöffnung Bad Ablassventil Ablassschlauch (bei 310F und 450F) Verflüssiger Griffmulde CAN-Buchse zur Verbindung mit Thermostat Netzsicherung, rücksetzbar Netzsicherung, rücksetzbar Netzausgangsbuchse Thermostat... -
Seite 14: 5.3.1 Externem Inverter
Produktbeschreibung 5.3.1 Externem Inverter Bei der 100 V-Spannungsvariante von 310F und 450F ist der Inverter an der Rückseite angebracht. Rückseite 310F/450F (100 V-Spannungsvariante) Inverter CAN-Buchse zur Verbindung mit Thermostat Netzeingangsbuchse Netzausgangsbuchse Thermostat Netzsicherung Netzsicherung... -
Seite 15: Technische Daten
Produktbeschreibung Technische Daten Leistungsangaben gemessen nach DIN12876. Kälteleistungen bis 20 °C gemessen mit Ethanol, über 20 °C gemessen mit Thermalöl, sofern nicht anders angegeben. Leistungsangaben gelten bei einer Umgebungstemperatur von 20 °C. Leistungswerte können mit anderen Temperierflüssigkeiten abweichen. Gruppeneinteilung des Geräts nach CISPR 11: •... - Seite 16 Produktbeschreibung Technische Daten 200F Leistungswerte Tiefste Temperatur °C Kältemittel R134a Abmessungen Maße (B x T x H) 23 x 39 x 44 Nutzbare Badöffnung (B x T) 13 x 15 Badtiefe Volumen min. … max. 3.0 … 4.0 Gewicht Netzanschluss...
- Seite 17 Produktbeschreibung Netzanschluss 100 V 115 V 230 V 50/60 Hz 60 Hz 50/60 Hz Stromaufnahme nominal Stromaufnahme total Schweiz Großbritannien Netzsicherung, rücksetzbar Technische Daten 300F Leistungswerte Tiefste Temperatur °C Kältemittel R134a Abmessungen Maße (B x T x H) 24 x 42 x 66 Nutzbare Badöffnung (B x T) 13 x 15 Badtiefe...
- Seite 18 Produktbeschreibung Technische Daten 310F Leistungswerte Tiefste Temperatur °C Kältemittel R449A/R290 Abmessungen Maße (B x T x H) 23 x 40 x 43 Nutzbare Badöffnung (B x T) 13 x 15 Badtiefe Volumen min. … max. 3.0 … 4.0 Gewicht Netzanschluss 100 V 115 V 200-230 V...
- Seite 19 Produktbeschreibung Netzanschluss 100 V 115 V 200-230 V 50/60 Hz 60 Hz 50/60 Hz Stromaufnahme nominal 3 (200 V) 3 (230 V) Stromaufnahme total Schweiz Großbritannien Netzsicherung, rücksetzbar Technische Daten 600F Leistungswerte Tiefste Temperatur °C Kältemittel R449A, R452A* Abmessungen Maße (B x T x H) 33 x 47 x 47 Nutzbare Badöffnung (B x T) 22 x 15...
- Seite 20 Produktbeschreibung Technische Daten 601F Leistungswerte Tiefste Temperatur °C -35/-40* Kältemittel R449A, R452A** Abmessungen Maße (B x T x H) 33 x 46 x 52 Nutzbare Badöffnung (B x T) 22 x 15 Badtiefe Volumen min. … max. 8.0 … 10.0 Gewicht 36.0 Netzanschluss...
- Seite 21 Produktbeschreibung Netzanschluss 100-230 V 50/60 Hz Stromaufnahme nominal 5 (100 V) 3 (230 V) Stromaufnahme total Netzsicherung, rücksetzbar bei 100 V/ Technische Daten 900F Leistungswerte Tiefste Temperatur °C -38/-40* Kältemittel R449A Abmessungen Maße (B x T x H) 39 x 62 x 53 Nutzbare Badöffnung (B x T) 26 x 35 Badtiefe...
- Seite 22 Produktbeschreibung Technische Daten 1000F Leistungswerte Tiefste Temperatur °C -40/-50* Kältemittel R449A Abmessungen Maße (B x T x H) 42 x 49 x 51 Nutzbare Badöffnung (B x T) 18 x 13 Badtiefe Volumen min. … max. 5.0 … 7.5 Gewicht Netzanschluss 115 V 200-230 V...
-
Seite 23: 5.4.1 Material Der Medium Berührenden Teile
Produktbeschreibung Netzanschluss 200-230 V 50/60 Hz Stromaufnahme nominal 5 (200 V) 5 (230 V) Stromaufnahme total Schweiz Großbritannien Netzsicherung, rücksetzbar 5.4.1 Material der Medium berührenden Teile In der Tabelle sind die Teile aufgeführt, die mit der Temperierflüssigkeit in Berührung kommen können sowie der Werkstoff, aus dem die Teile bestehen. Die Daten können herangezogen werden, um die Verträglichkeit mit der eingesetzten Temperierflüssigkeit zu prüfen. -
Seite 24: Transportieren Und Aufstellen
Transportieren und Aufstellen Transportieren und Aufstellen Der Abschnitt beschreibt, wie Sie das Gerät sicher transportieren und am Betriebsort aufstellen. VORSICHT Quetschgefahr durch herunterfallendes Gerät! Ein nicht gesichertes Gerät kann beim unsachgemäßen Transport herabfallen und Quetschungen verursachen. • Sichern Sie das Gerät während des Transports gegen Umkippen und Herabfallen •... -
Seite 25: Instandhalten
Geräteleistung entsprechend dimensioniert ist. Zu schwach dimensionierte Netzkabel dürfen nicht verwendet werden. Angaben zu Netzspannung und Stromwert siehe Typenschild. Wir empfehlen nur original JULABO Ersatzteile zu verwenden. Sicherheitskennzeichen prüfen Der folgende Abschnitt gilt nur für Geräte, die mit natürlichen Kältemitteln arbeiten und in den USA oder in Kanada betrieben werden. - Seite 26 [2] Sicherheitskennzeichen (Best.-Nr. 3.383.2630): [3] Hinweis (Best.-Nr. 3.383.2640): 1. Prüfen Sie die Sicherheitskennzeichen am Gerät auf Lesbarkeit und Vollständigkeit. 2. Erneuern Sie defekte oder fehlende Sicherheitskennzeichen. Sicherheitskennzeichen können bei JULABO nachbestellt werden. Die Sicherheitskennzeichen am Gerät sind geprüft.
-
Seite 27: Gerät Entleeren
Instandhalten Gerät entleeren Wenn das Gerät zum Technischen Service eingeschickt oder fachgerecht entsorgt werden soll, dann muss es vollständig entleert sein. Grundsätzlich sollte das Gerät vor jeder längeren Außerbetriebnahme und bei einem Wechsel der externen Anwendung vollständig entleert werden. VORSICHT Verbrühung durch heiße Temperierflüssigkeit! Temperierflüssigkeit kann beim Temperiervorgang sehr heiß... -
Seite 28: Gerät Reinigen
Instandhalten Gerät reinigen Von Zeit zu Zeit sollte das Gerät außen gereinigt werden. Fuselfreies Tuch Mildes Reinigungsmittel HINWEIS Beschädigung der Elektronik durch eindringendes Wasser! Eindringendes Wasser kann elektronische Komponenten des Geräts beschädigen und damit zum Ausfall des Geräts führen. •... -
Seite 29: Gerät Außer Betrieb Nehmen Und Lagern
Instandhalten 3. Saugen Sie mit einem Staubsauger vorsichtig den Schmutz am Verflüssiger Achten Sie darauf, die Lamellen des Verflüssigers nicht zu beschädigen. 4. Setzen Sie das Lüftungsgitter wieder ein. Der Verflüssiger ist gereinigt. Gerät außer Betrieb nehmen und lagern Wenn ein Gerät längere Zeit nicht gebraucht wird oder beispielsweise zu Reparaturzwecken an den Technischen Service geschickt werden soll, dann wird es außer Betrieb genommen. -
Seite 30: Technischer Service
Eine kurze Fehlerbeschreibung beilegen. • Das Gerät für den Versand sicher verpacken. Gewährleistung Für die einwandfreie Funktion dieses Geräts übernimmt JULABO die Gewährleistung, sofern es sachgemäß und wie in der Betriebsanleitung vorgegeben angeschlossen und eingesetzt wird. Die Gewährleistung beträgt ein Jahr ab Rechnungsdatum. -
Seite 31: Entsorgen
Entsorgen Entsorgen Gerät entsorgen Bei der Entsorgung des Geräts sind die jeweils geltenden landesspezifischen Richtlinien zu beachten. VORSICHT Brandgefahr bei brennbaren Kältemitteln! Wenn das Gerät ein brennbares Kältemittel enthält, besteht bei Entweichen von Kältemittel Brandgefahr. • Kältemittelkreislauf nicht öffnen • Gerät gemäß... -
Seite 32: Eg-Konformität
EG-Konformität EG-Konformität... - Seite 33 EG-Konformität...
