Bedienungsanleitung
EINSTELLUNGEN IN AUTOMATIK/MAINSUM-1 UND MAINSUM-2
BESCHREIBUNG PROGRAMMER 2 (MAINSUM 1) DIP-MATRIX
Mit dem PROGRAMMER-2 Schalter-Block können die einzelnen Kanäle 1 bis 8 auf die Schaltmatrix DSP-IN-1 Eingangsgruppe
CROSSOVER (INPUT to OUTPUT) und Ausgänge DSP-1 bis 3 und DSP4 zugeordnet werden [MAINSUM-1].
WICHTIG:
Der DSP-OUT 1 (POST-MASTER Ausgang) kann durch CROSSOVER im DSP-System (INPUT-2 to OUTPUT-4) oder (INPUT-1 to
OUTPUT-4) und DIP-SWITCH PROGRAMMER-2 (ON/OFF-Stellung der DIP-Schalter) als MAINSUM-1 Ausgang programmiert werden.
Der Ausgang LINE OUT/DSP- OUT 1 ist mit der internen Endstufe gekoppelt, das heißt, dass sich alle Einstellungen auf die erste
interne Endstufe 400W auswirken.
Nützliche Information
Programmer 2, (DIP- MATRIX) Einstellungen auf Basis des Eingangskanals Nr. 1 (MIK.-LINE 1) Eingang.
Einstellung Nr. 1 (Stummschaltung)
Das am Eingang 1 eingespeiste Signal wird stummgeschaltet.

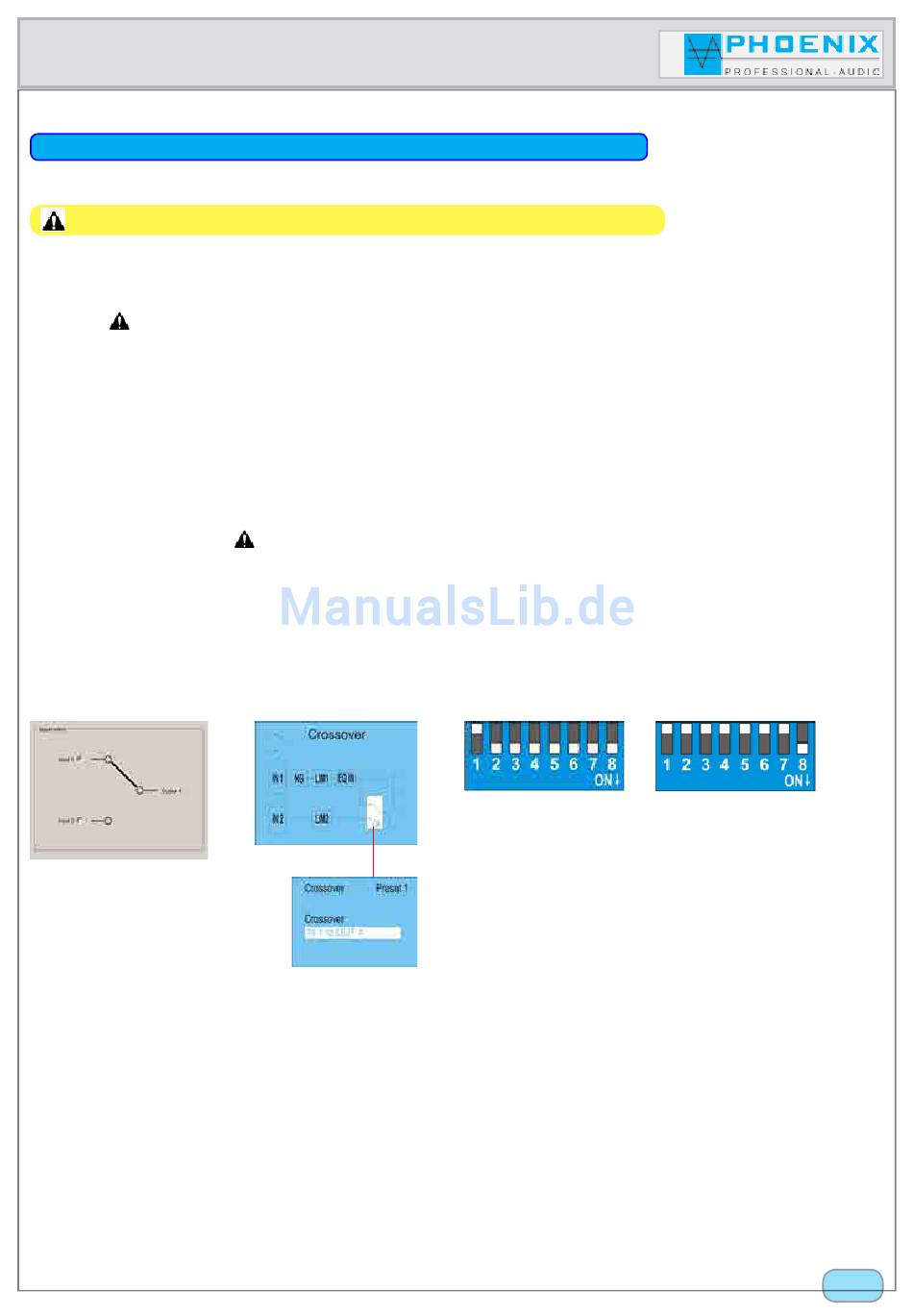

Bitte beachten Sie die folgenden Einstellungen (untere Abbildungen).
Einstellung im:
Software
oder
Display
Programmer 2
Programmer 3
Erklärung der Funktion:
Das Signal des Eingangs 1 wird aus der Gruppe „INPUT 1" durch (Programmer 1) herausgenommen und durch (Programmer
3) nicht auf die Gruppe „INPUT 2" weitergeschaltet. Die im Verstärker befindliche digitale Schaltmatrix mit der Möglichkeit für
Programmierung der Schalt-Funktionen für Preset 1 und Preset 2 hat keine Wirkung.
Das Signal wird dadurch stummgeschaltet. Kein Signal-Ausgang zu den internen Verstärkern und Ausgängen 1 bis 4 ist die Fol-
ge. Die Funktion ermöglicht die Blockierung der Eingänge durch den Betreiber der Anlage gegen eine unerlaubte Benutzung
der Eingänge.
"Copyright 2015, Phoenix Professional Audio GmbH, www.phoenix-pa.com"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
20.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
