Bedienungsanleitung
ANSCHLÜSSE DES VERSTÄRKERS
Lautsprecher-Ausgang ZONE 1 wird aus der internen Leistungsendstufe
versorgt. Der Ausgang ist ein 100V mit der maximalen Leistung von
600 Watt. Zeichnung: GELB=100V, SCHWARZ=COM
Ein direkter Lautsprecher-Ausgang wird aus der ersten, internen Leistungs-
endstufe versorgt. Der Ausgang ist 100V mit der maximalen Leistung von
600 Watt. Zeichnung: BLAU=100V, SCHWARZ=COM.
Bitte beachten Sie, dass der ZONE-1 Ausgang und der direkte Laut-
sprecher-Ausgang aus der gleichen Leistungsendstufe versorgt sind.
Die angeschlossene LAST bei der ZONE 1 und an den direkten Aus-
gang soll insgesamt nicht mehr als 600 Watt überschreiten.
Achtung:
Am direkten Lautsprecher-Ausgang können nur entweder 100V-Lautsprecher ODER niederohmige Lautsprecher
angeschlossen werden - der gleichzeitige Einsatz ist nicht möglich und führt zur Systemausschaltung bzw. kann zur
Zerstörung der Leistungsendstufe führen.
Nützliche Information
Für die Lautsprecher-Zonen-Erweiterung steht Ihnen ein Lautsprecher-Zonen-Schaltfeld Typ: SW-6 zur Verfügung. Durch die
Ausgänge „Kopplung" des Verstärkers PV-DSP-4A(C)D.XX (COM, 4/8 Ohm, 50V, 70V und 100V) mit Eingängen des SW-6 ist der
Aufbau von zusätzlichen 6-Lautsprecher-Zonen mit ON/OFF-Schalter und separatem Lautstärkeregler möglich.
"Copyright 2015, Phoenix Professional Audio GmbH, www.phoenix-pa.com"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.

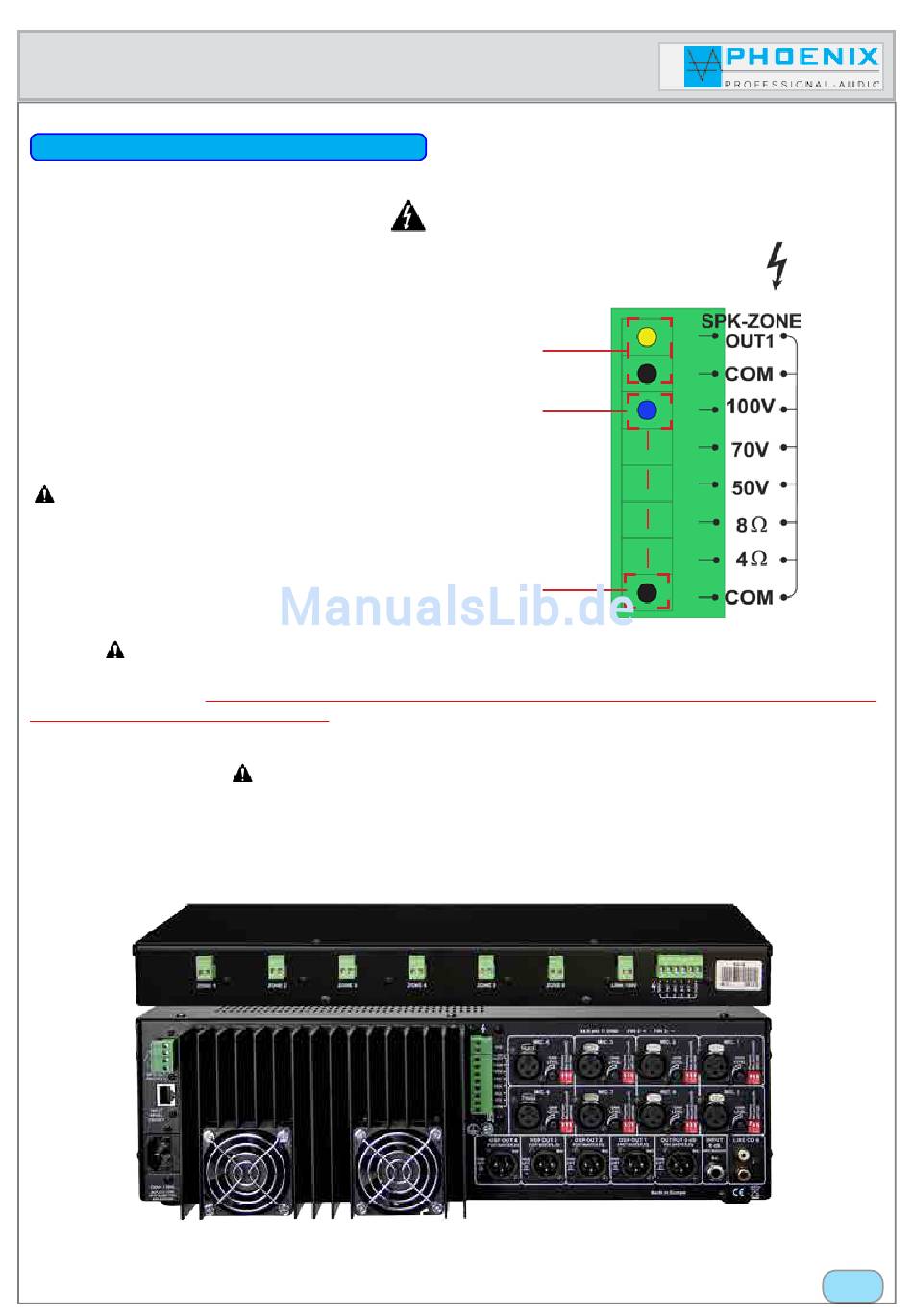

Die Abbildung Nr. 1 zeigt die Lautsprecher Ausgangs-
klemme mit Zone-OUT-1.
TM
15.
