Bedienungsanleitung

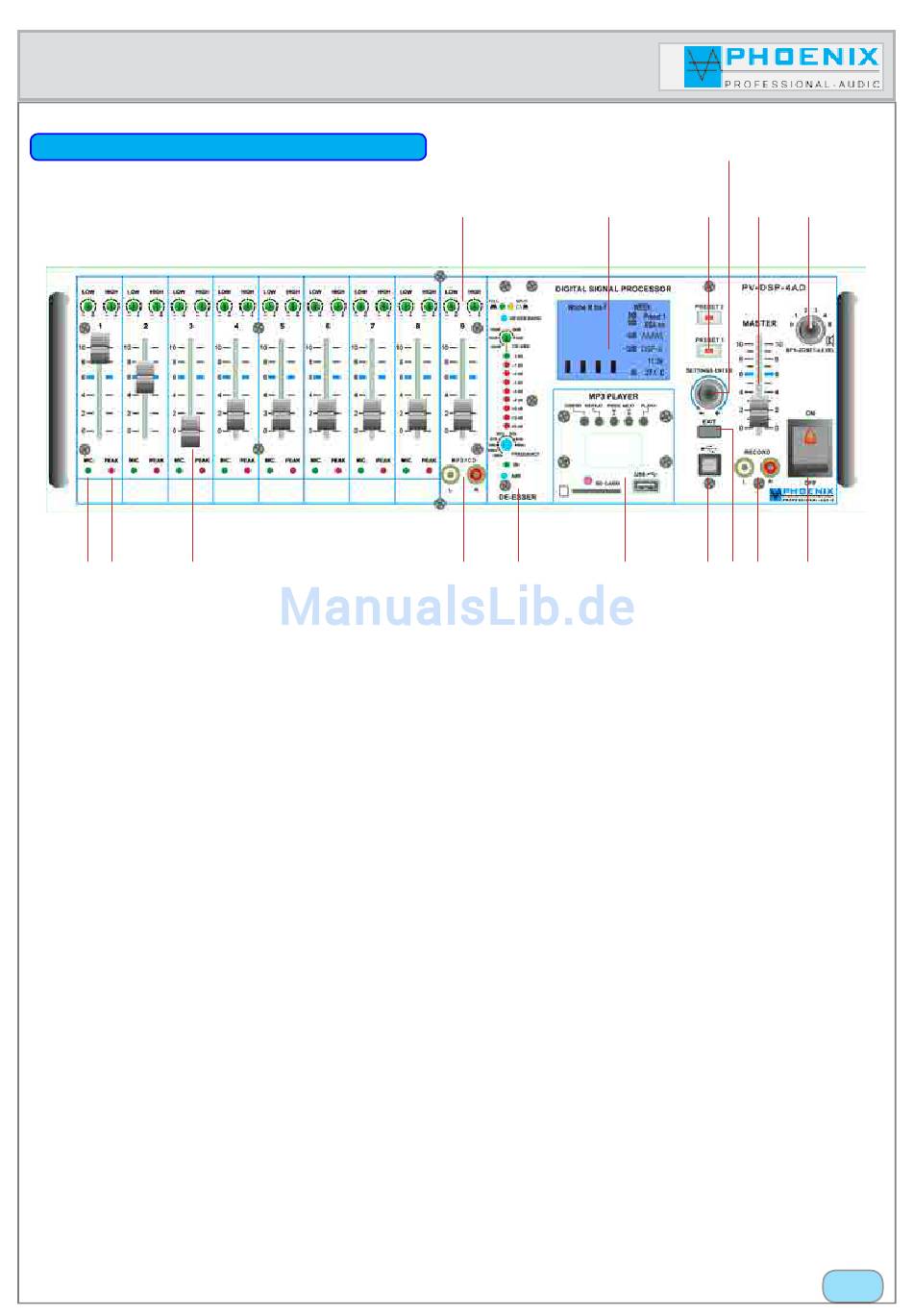

VORDERSEITE DES VERSTÄRKERS
14
11
12
13
15
16
1
2
3
4
5
6
7
8
9
10
7. USB INTERFACE
Dient zum Anschluss an einen PC und Programmierung durch die Steuerungs-Software EASY-MANAGER 2.0.
8. EXIT-TASTE
Durch Drücken dieser Taste kommt man aus dem Hauptprogramm zum Unterprogramm bzw. zur Standard-Display-Anzeige
zurück.
9. RECORD OUTPUT (Aufnahme-Ausgang)
Unsymmetrisch beschaltet (0 dB), dient zum Anschluss von Aufzeichnungsgeräten. Das Signal, das zur Aufnahme zur Verfügung
steht, ist die Signal-Summe der Mikrofon- und Tonträgereingänge vor der Klang- (EQ)- und MASTER-Lautstärkeregelung.
10.NETZ EIN-/AUSSCHALTER MIT BETRIEBSANZEIGE
Nach Betätigung dieses Schalters ist das Gerät betriebsbereit. Betriebsspannung 230 VAC/50-60 Hz.
11. 2-BAND EQ
Separate LF- und HF-Regelung der einzelnen Mikrofon- bzw. LINE-Eingänge. Bitte auf der Rückseite die DIP-Schalter zwischen
MIK.- und LINE-Empfindlichkeit wählen.
12. DISPLAY
Multifunktionsdisplay, Details siehe weitere Abb. bzw. Beschreibungen.
13. PRESET 1 und PRESET 2 Schalter mit LED-Anzeige
Manuelle Umschaltung der Presets 1 und 2, sollte eine automatische (Kalenderfunktion) bzw. manuelle Umschaltung der PRESETS
erfolgen, so wird der aktuelle Zustand durch die Kontroll-LED PRESET 1 oder PRESET 2 bzw. im Display der „KLARTEXT" angezeigt.
14. SETTINGS/PUSH/ENTER-TASTE
Um in den Programmiermodus zu wechseln, die Taste ENTER kurz drücken, das Display schaltet um. Durch Drehen der PUSH/
ENTER-Taste wechseln Sie zwischen den Programmen. Alle Einstellungen werden dauerhaft gespeichert und bleiben auch bei
einer Unterbrechung der Stromversorgung erhalten. Nach der durchgeführten Programmierung und durch Drücken der Taste
EXIT wird im Display eine Standardanzeige mit Pegelbalken (dB) für die Kanäle 1 bis 4, Rückkopplungslimiter-Zustand mit ON
bzw. OFF-Anzeige, System-Temperatur, die Uhrzeit und die Klartext-Benennung der Presets angezeigt.
"Copyright 2015, Phoenix Professional Audio GmbH, www.phoenix-pa.com"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
