Bedienungsanleitung

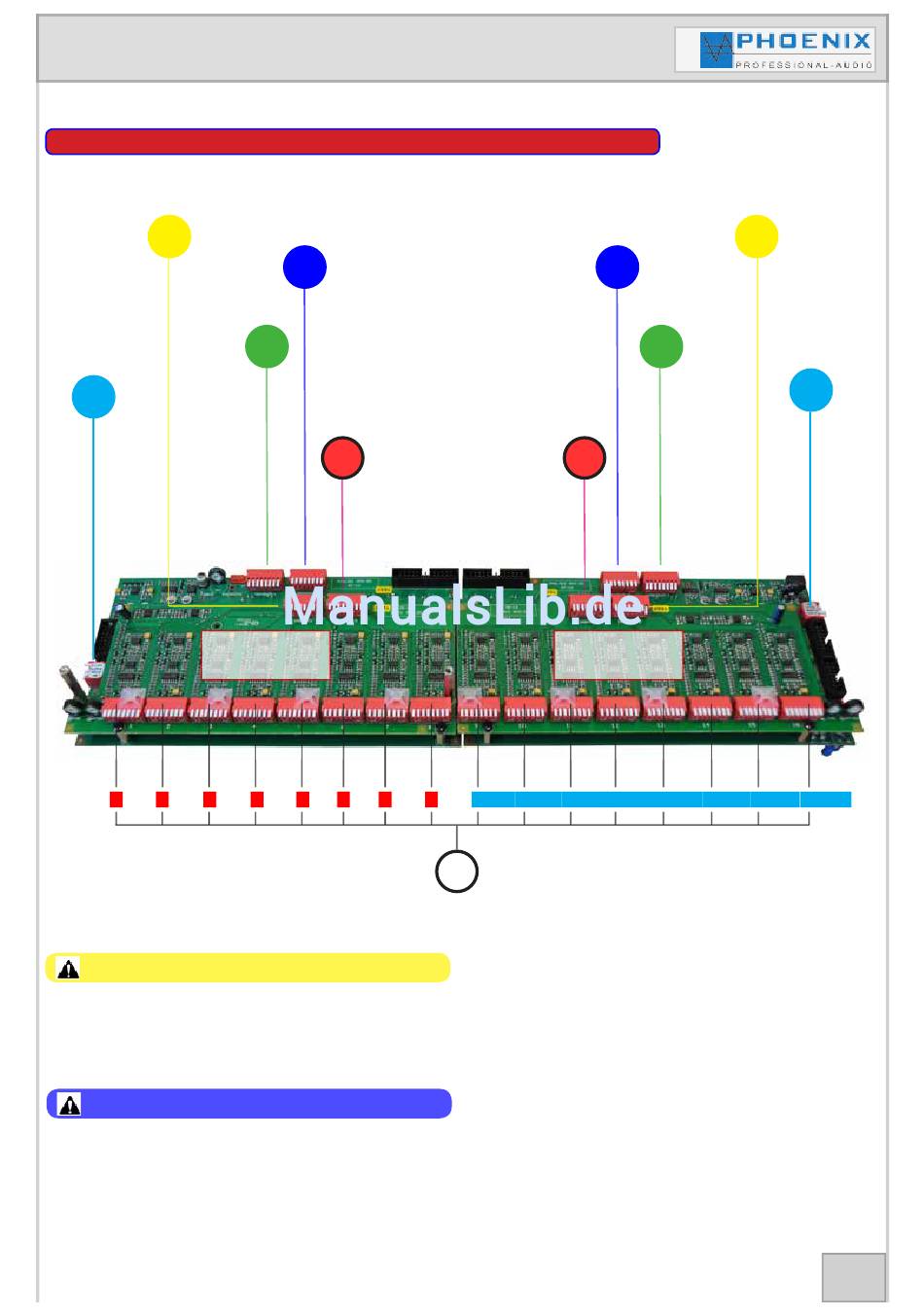

GERÄTE-HARDWARE-KONFIGURATION MIT DIP-SCHALTER
1A
4A
LOGIC PCB
1
2
3
Programmer der Eingangs-
Kanäle für LOGIC PCB A
Beschreibung DIP-1A / DIP-1B Programmer
Mit dem DIP-1A Schalter-Block kann die Automatik-Funktion des Mixers je Eingangskanal 1 bis 8 aktiviert (Pos. OFF,
nicht gekippt) oder deaktiviert (Pos. ON, nach unten gekippt) werden, wenn z.B. der Eingang als LINE-Eingang benutzt
wird und ohne Automatik in Betrieb genommen werden soll. DIP-1B verfügt über die gleiche Funktion wie oben be-
schrieben, jedoch für Kanäle 9 bis 16.
Beschreibung DIP-2A / DIP-2B Programmer
Mit DIP-2A Schalter können die einzelnen Kanäle 1 bis 8 durch die Schaltmatrix Konfiguration dem MAINSUM-2 SUB-
Ausgang zugeordnet werden. DIP-2B verfügt über die gleiche Funktion wie oben beschrieben, jedoch für Kanäle 9 bis
16.
Copyright 2012, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Das Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
2A
3A
5A
A
4
5
6
7
5B
LOGIC PCB
8
9[1B] 10[2B]11[3B]12[4B] 13[5B] 14[6B] 15[7B] 16[8B]
6
1B
2B
3B
B
Programmer der Eingangs-
Kanäle für LOGIC PCB B
4B
8.
