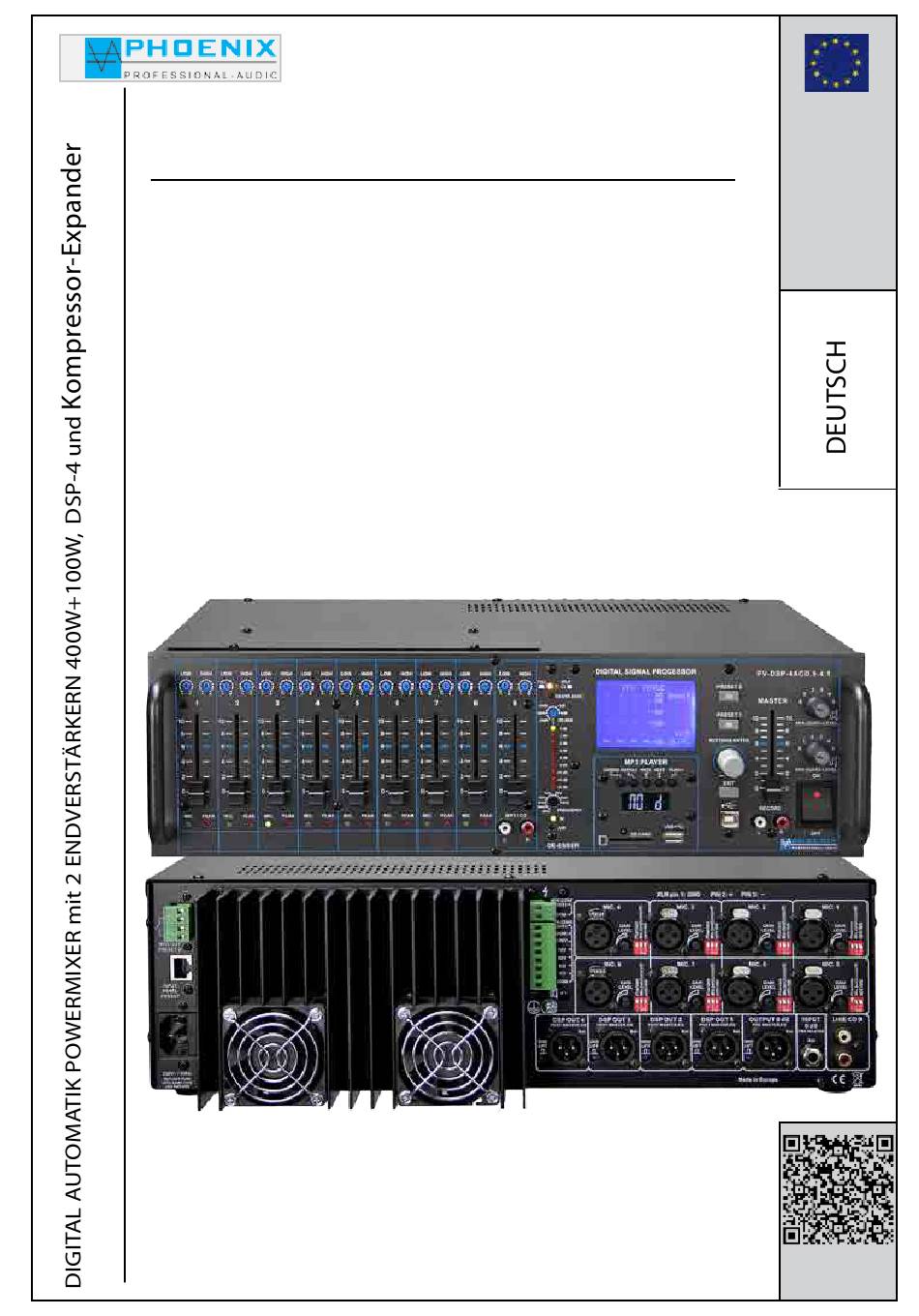

Bedienungsanleitung
PV-DSP-4ACD.9.4.1(Power Voice)
Version mit Kompressor-Expander System

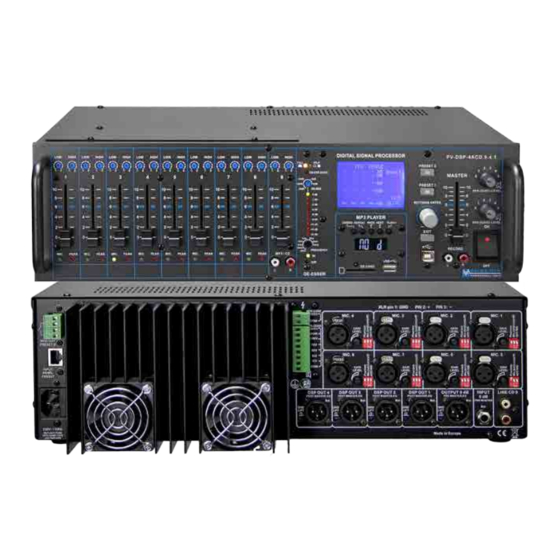

Vollautomatischer digitaler Automatik-Mischverstärker mit zwei Endverstärkern
400W+100W, frei programmierbarer oder automatischer Umschaltung der PRESETS 1
und 2 mit Kalenderfunktion.
Programmierbare Vorrangstellung für Konferenz-Modi, Eingangs-Audiomatrix, optionale
Kabel-Fernbedienung für Fernumschaltung der Presets.
Fern-LIVE Steuerung durch MASTER USB-Interface.
Eine beispielhafte Komplettausstattung in der Audio-Verarbeitung DSP.
Programmierung Software EASY-Manager 2.0.
Automatik-System der zweiten Generation mit DIGITAL SIGNAL DELAY FIELD und auto-
matischer Steuerung des Eingangs mit BARRIER-GATE, GATE-OPEN und GAIN-CONTROL.
Automatik-Verstärker mit DeEsser und USB MP3-Player.
Phoenix Professional Audio GmbH
Gewerbepark Conradty 12
D-83059 KOLBERMOOR
Tel. 0049-(0)8031-30425-0
Fax. 0049-(0)8031-30425-25
www.phoenix-pa.com
info@phoenix-pa.com
shop.phoenix-pa.com
"Copyright 2015, Phoenix Professional Audio GmbH, www.phoenix-pa.com"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
M a d e i n E U
3 HE
PV-DSP-4ACD
Version mit
Compressor-
Expander
Audio Matrix
DeEsser
USB-Player
DOC-17082015
