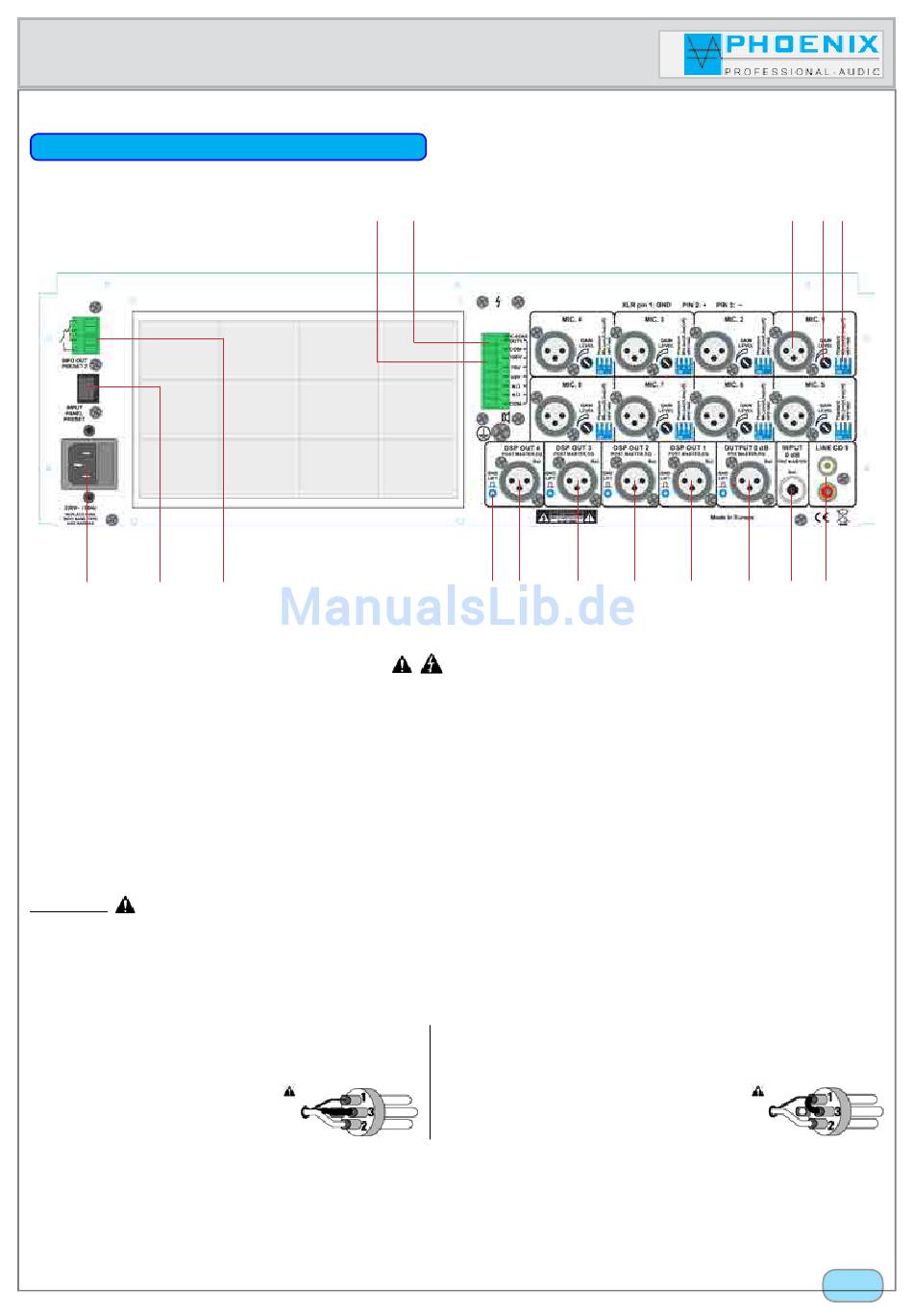

ANSCHLÜSSE DES VERSTÄRKERS
1
2
13. REGELBARER LAUTSPRECHER-AUSGANG
Der regelbare Ausgang Nr. 13 ist mit der internen Endstufe gekoppelt. Die maximale Last ist 600 Watt/100 Volt.
Bitte beachten Sie, dass der ZONE-1 Ausgang und der direkte Lautsprecher-Ausgang aus der gleichen Leistungsend-
stufe versorgt sind. Die angeschlossene LAST bei der ZONE-1 und an den direkten Ausgang soll insgesamt nicht mehr
als 600 Watt überschreiten.
15. AUDIO-EINGÄNGE 1 bis 8
Auf der Geräterückseite befinden sich 8 x XLR-Audioeingangsbuchsen (Nr. 15). Die Eingänge sind symmetrisch +2, -3,
1-Abschirmung (siehe Zeichnung) ausgelegt. Bei jedem Eingang kann die Eingangsempfindlichkeit (GAIN) auf der Rückseite
eingestellt werden. Die Eingangslautstärke wird auf der Gerätevorderseite mit separatem Schieberegler und 2-Punkt EQ
eingestellt.
ACHTUNG:
Alle Mikrofoneingänge haben eine zuschaltbare Phantomspeisung (Phantom) +48VDC (DIN/IEC-Norm). Sollten unsymmetrische,
dynamische Mikrofone an die Audio-Eingänge angeschlossen werden, muss ein Koppelkondensator eingefügt, bzw. die
Phantomspeisung abgeschaltet werden.
Symmetrische Eingänge: Isolieren Sie die Drahtleiter um 6 mm ab und
verbinden Sie sie wie gezeigt mit den Klemmen. Ziehen Sie die Schrau-
ben fest an.
1 GND
2 +IN
3 -IN
"Copyright 2015, Phoenix Professional Audio GmbH, www.phoenix-pa.com"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
12
3
13
4
5
6
Asymmetrische Eingänge: Isolieren Sie die Drahtleiter um 6 mm ab und verbinden
Sie sie wie gezeigt mit den Klemmen. Der mittlere Stift muss wie gezeigt mit dem
Abschirmstift verbunden werden. Ziehen Sie die Schrauben fest an.
