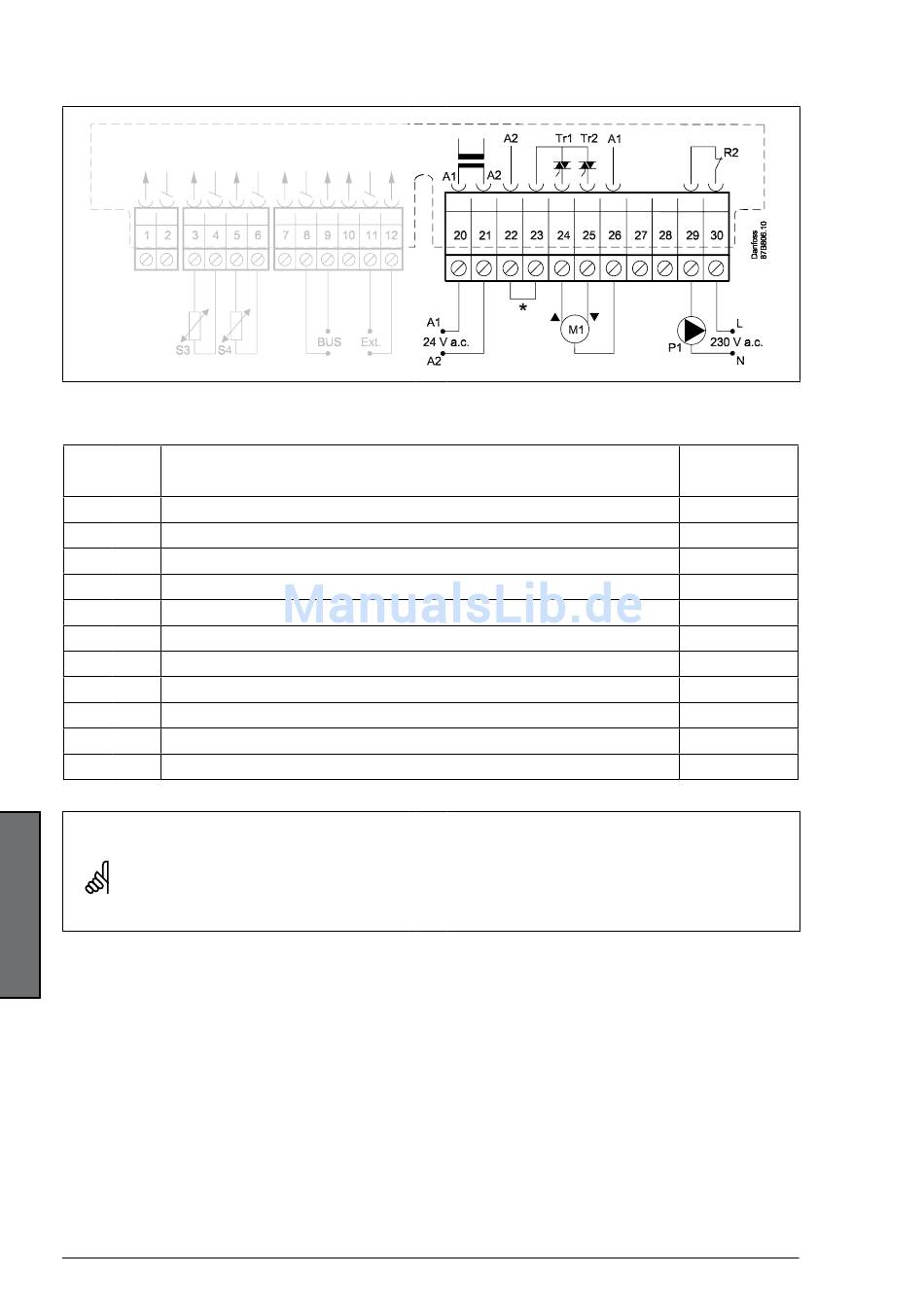

Allgemeine Hinweise zum elektrischen Anschluss 24 V AC

* Optionaler Anschluss für einen Sicherheitsthermostaten
Klemme Beschreibung
20 Spannungsversorgung 24 V AC - A1
21 Spannungsversorgung 24 V AC - A2
22 Optionaler Anschluss für einen Sicherheitsthermostaten
23 Optionaler Anschluss für einen Sicherheitsthermostaten
24 M1 Reversierbarer Stellantrieb – öffnen
25 M1 Stellantrieb – schließen
26 M1 Reversierbarer Stellantrieb – N
27 Nicht verwendet
28 Nicht verwendet
29 P1 Phase für Umwälzpumpe (Relais R2)
30 P1 Relais R2
Leitungsquerschnitt: 0,5 – 1,5 mm
Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen.
26
2
VI.KT.F2.03
© Danfoss 11/2009
Max.
Belastung
15 VA
15 VA
4 (2) A
