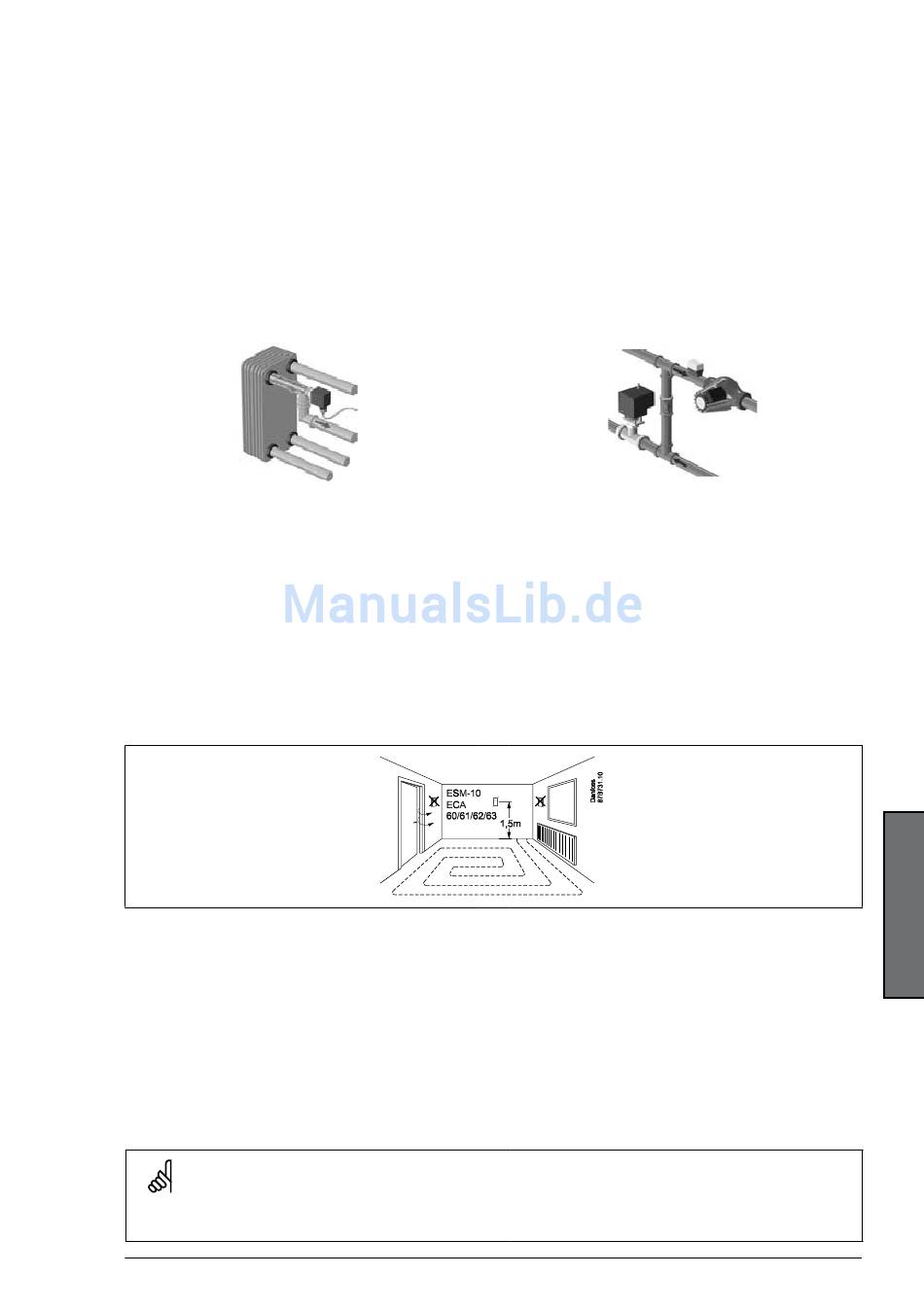

Platzieren Sie die Temperaturfühler an die richtigen Stellen
Es ist äußerst wichtig, dass die Fühler an den geeigneten Stellen platziert sind. Die unten
erwähnten Temperaturfühler werden für die Regler der Serie ECL Comfort eingesetzt. Die
Anzahl der verwendeten Temperaturfühler und Fühlertypen ist anlagenabhängig.
Außentemperaturfühler (ESMT)
Der Außentemperaturfühler sollte an der Nordseite des Gebäudes angebracht werden, um
ihn vor direktem Sonnenlicht zu schützen. Er sollte nicht in der Nähe von Türen, Fenstern
oder Luftschächten platziert sein.
Vorlauftemperaturfühler (ESMU, ESM-11 oder ESMC)
Platzieren Sie den Fühler höchstens 15 cm vom Mischpunkt entfernt. Bei Anlagen mit
Wärmeübertragern ist es empfehlenswert, den Fühler des Typs ESMU in den Ausgang des
Wärmeübertragers einzusetzen.
Vergewissern Sie sich, dass die Oberfläche des Rohrs an der Stelle, wo Sie einen Anlegefühler
anbringen, sauber und trocken ist. Nach der Montage sollte der Fühler keinen mechanischen
Belastungen ausgesetzt sein, da es sonst zu Beschädigungen kommen kann.
Rücklauftemperaturfühler (ESMU, ESM-11 oder ESMC)
Der Rücklauftemperaturfühler sollte immer möglichst dicht am Mischpunkt bzw. im
Rücklaufaustritt des Wärmeübertrags platziert sein. Anlegefühler sind frei von Isolation zu
halten!
Raumtemperaturfühler (ESM-10, Raumleitgerät ECA 60 / 62 oder
Fernbedienungseinheit ECA 61 / 63)
Montieren Sie den Raumtemperaturfühler in dem Raum, dessen Temperatur die Heizung
regeln soll. Platzieren Sie ihn weder an Außenwänden noch in die Nähe von Heizkörpern,
Fenstern oder Türen.
Warmwasser-Temperaturfühler (ESMU oder ESMB-12)
Platzieren Sie den Temperaturfühler entsprechend der Herstellerangaben im Speicher.
Kessel-Temperaturfühler (ESMU, ESM-11 oder ESMC)
Platzieren Sie den Temperaturfühler entsprechend der Herstellerangaben. Nach der
Montage sollte der Fühler keinen mechanischen Belastungen ausgesetzt sein, da es sonst zu
Beschädigungen kommen kann.
Vorlauf- / Luftkanal-Temperaturfühler (ESM-11, ESMB-12, ESMC oder ESMU-Typen)
Platzieren Sie den Fühler an einer Luftstrom geeigneten Messstelle.
Universalfühler (ESMB-12)
Platzieren Sie den Fühler gerade unterhalb der Fußbodenoberfläche.
Nach der Montage sollte der Fühler EMSM-11 keinen mechanischen Belastungen mehr
ausgesetzt sein, da das Fühlerelement ansonsten beschädigt werden könnte.
DH-SMT/DK
VI.KT.F2.03
© Danfoss 11/2009
31
