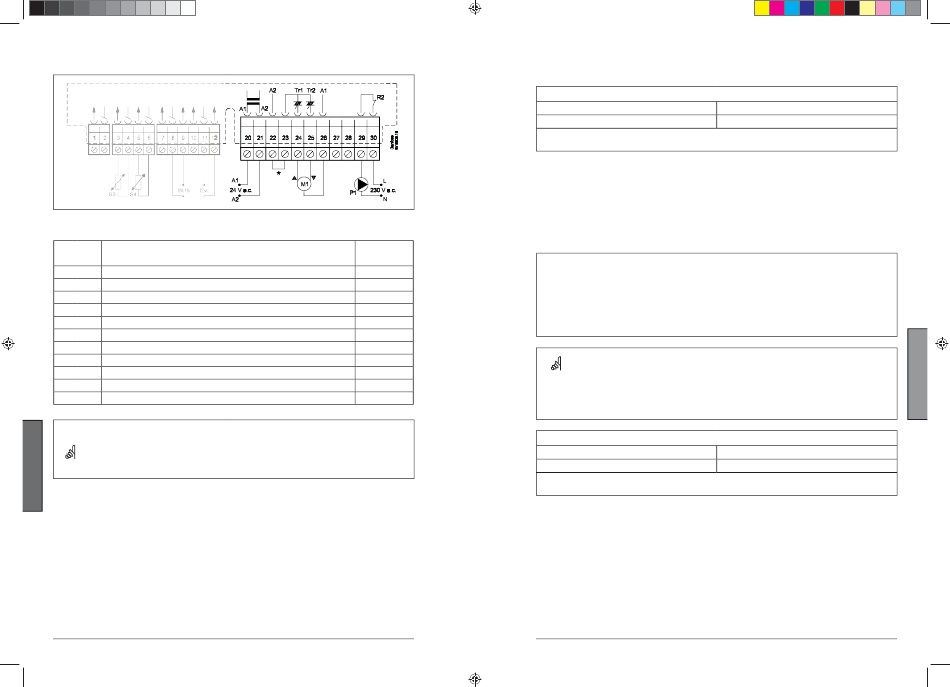

Allgemeine Hinweise zum elektrischen Anschluss 24 V AC

* Optionaler Anschluss für einen Sicherheitsthermostaten
Klemme Beschreibung
20 Spannungsversorgung 24 V AC - A1
21 Spannungsversorgung 24 V AC - A2
22 Optionaler Anschluss für einen Sicherheitsthermostaten
23 Optionaler Anschluss für einen Sicherheitsthermostaten
24 M1 Reversierbarer Stellantrieb – öff nen
25 M1 Stellantrieb – schließen
26 M1 Reversierbarer Stellantrieb – N
27 Nicht verwendet
28 Nicht verwendet
29 P1 Phase für Umwälzpumpe (Relais R2)
30 P1 Relais R2
2
Leitungsquerschnitt: 0,5 – 1,5 mm
Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen.
28 VI.KT.F4.03
VIKTF403_ECL110_116.indd Spread 13 of 20 - Pages(28, 13) VIKTF403_ECL110_116.indd Spread 13 of 20 - Pages(28, 13)
Max.

Belastung

15 VA
15 VA
4 (2) A
© Danfoss 01/2014 DEN-SMT/DK
MAX-Einfl . (Rücklauftemperatureinfl uss – max.)
Einstellbereich
-9,9 ... 9,9
Sie legen fest, wie stark die Vorlauftemperatur beeinfl usst wird, wenn die Rücklauftemperatur höher als
der gewünschte Wert 'Begr.-Wert' ist (Zeile 4030) (P-Regelung).
Der Einfl uss ist größer 0:
Die Vorlauftemperatur wird erhöht, wenn die Rücklauftemperatur den eingestellten
Grenzwert überschreitet
Der Einfl uss ist kleiner 0
Die Vorlauftemperatur wird verringert, wenn die Rücklauftemperatur den eingestellten
Grenzwert überschreitet.
Beispiel
Die Rücklauftemperatur ist auf 50 °C begrenzt.
Der Einfl uss beträgt -2.0.
Die aktuelle Rücklauftemperatur ist 2 °C zu hoch.
Ergebnis:
Die Vorlauftemperatur wird reduziert um –2,0 x 2 = -4,0 °C.
In der Regel ist bei Fernwärmeanlagen die Einstellung in Zeile 4035 kleiner als 0, um eine
zu hohe Rücklauftemperatur zu vermeiden.
Bei Kesselanlagen ist die typische Einstellung in Zeile 4035 gleich 0, da hier eine höhere
Rücklauftemperatur akzeptabel ist (siehe auch Zeile 4036).
MIN-Einfl . (Rücklauftemperatureinfl uss – min.)
Einstellbereich
-9,9 ... 9,9
Sie legen fest, wie stark die Vorlauftemperatur beeinfl usst wird, wenn die Rücklauftemperatur niedriger
als der gewünschte Wert 'Begr.-Wert' liegt (Zeile 4030) (P-Regelung).
Der Einfl uss ist größer 0:
Die Vorlauftemperatur wird erhöht, wenn die Rücklauftemperatur unter den
eingestellten Grenzwert fällt.
Der Einfl uss ist kleiner 0
Die Vorlauftemperatur wird verringert, wenn die Rücklauftemperatur unter den
eingestellten Grenzwert fällt.
VI.KT.F4.03
DEN-SMT/DK © Danfoss 01/2014
4035
Werkseinstellung
0,0
4036
Werkseinstellung
0,0
13
