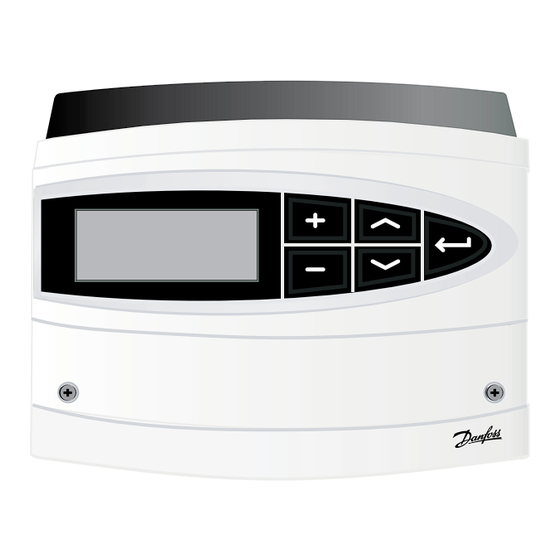

- Seite 1 Bedienungsanleitung ECL Comfort 110 Applikation 116 Konstanttemperaturregelung der Wassererwärmung mit Durchflußsystem Bedienerhandbuch, Montage & Wartung VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009...
-
Seite 2: Funktion Der Tasten
Zur Vermeidung von Schäden an Personen und Einrichtungen ist es unbedingt erforderlich, dass Sie diese Bedienungsanleitung sorgfältig durchlesen. Das Warnzeichen soll Sie auf besondere Fälle hinweisen, die beachtet werden müssen. Dieses Symbol weist darauf hin, dass Sie dieser Information besondere Beachtung schenken sollten. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 3: Inhaltsverzeichnis
So/Wi-Zeit (Sommer-/Winterzeitumschaltung) 7198 Slave-Adresse (Adressierung der Haupt- und Folgeregler) 7199 Anl.-Typ (Anlagentyp) 7600 Service 8000 Code-Nr. (Bestellnummer) 8300 Vers. (Versionsnummer) 8301 Beleuchtung (Helligkeitseinstellung des Displays) 8310 Kontrast (Kontrasteinstellung des Displays) 8311 Sprache 8315 MODBUS-Adr (MODBUS-Adresse) 8320 VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... - Seite 4 Wie finden Sie Ihren Anlagentyp? Passen Sie den Regler ECL Comfort 110 an Manuelle Bedienung (Handbetrieb) Platzieren Sie die Temperaturfühler an die richtigen Stellen Checkliste – elektrische Anschlüsse ............32 Häufig gestellte Fragen ................33 Definitionen ....................34 VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK...
- Seite 5 Einleitung Überblick über die Einstellungen Tägliche Benutzung Wartung Montage Überprüfung VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009...
-
Seite 6: Einleitung
• Wartung • Montage • Überprüfung Die Grundlagen der Applikation 116 für den Regler ECL Comfort 110 Wenn die gemessene Vorlauftemperatur (Fühler S3) niedriger ist als die gewünschte Vorlauftemperatur, dann öffnet das Motorstellventil (M1) schrittweise und umgekehrt. Die Rücklauftemperatur (Fühler S4) zum Fernwärmeversorgungsnetz sollte nicht zu hoch liegen. -
Seite 7: Überblick Über Die Einstellungen
Slave-Adresse (Adressierung der Haupt- und Folgeregler) 7199 Anl.-Typ (Anlagentyp) 7600 21 Code-Nr. (Bestellnummer) 8300 22 XXXX Vers. (Versionsnummer) 8301 XXXX Beleuchtung (Helligkeitseinstellung des Displays) 8310 Kontrast (Kontrasteinstellung des Displays) 8311 Sprache 8315 Deutsch MODBUS-Adr (MODBUS-Adresse) 8320 VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 8: Tägliche Benutzung
Begrenzungswert der Rücklauftemperatur S4 Begr. T 50@ Wenn die Temperatur wie folgt angezeigt wird: “- -“ ist der fragliche Fühler nicht montiert oder seine Verbindung unterbrochen. “- - -“ hat der zugehörige Fühler einen Kurzschluss. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 9: Wählen Sie Die Betriebsart Des Reglers
Hier können Sie den Beginn dieser Periode ablesen bzw. ändern. Der erste Balken blinkt. Start1 09:00 Mi ]]]][!]]]!!] Lesen Sie das Ende (Stopp1) der ersten Komfort-Periode ab bzw. ändern Sie den Wert. Der nächste Balken blinkt. Stopp1 12:00 Mi ]]]][!{]]!!] VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... - Seite 10 Lesen Sie bei Bedarf die nächsten Ein-/Ausschaltzeiten (Start/Stopp) ab bzw. ändern Sie die Werte. Stopp2 22:00 Mi ]]]][!{]]!!] Das Zeitprogramm umfasst immer zwei Komfort-Perioden pro Tag. Die Ein- und Ausschaltzeiten können in Intervallen von einer halben Stunde (30 Min.) gesetzt werden. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK...
-
Seite 11: Wartung
10 ... 150 °C 90 °C Wählen Sie die erlaubte maximale Vorlauftemperatur für Ihre Anlage. Passen Sie die Werkseinstellung bei Bedarf an. Die Einstellung für die maximale Temperatur „T-MAX-Begr“ hat Vorrang vor der Einstellung für die Mindesttemperatur „T-MIN-Begr“. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 12: Rücklauf Einst. (Einstellungen Der Rücklauftemperatur)
Stellen Sie die Begrenzung der Rücklauftemperatur ein. Wenn die Rücklauftemperatur den eingestellten Grenzwert übersteigt oder darunter fällt, ändert der Regler die Vorlauftemperatur automatisch, um eine angemessene Rücklauftemperatur zu erreichen. Der Einfluss wird in den Zeilen 4035 und 4036 vorgegeben. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 13: Max-Einfl. (Rücklauftemperatureinfluss - Max.)
In der Regel ist bei Fernwärmeanlagen die Einstellung in Zeile 4035 kleiner als 0, um eine zu hohe Rücklauftemperatur zu vermeiden. Bei Kesselanlagen ist die typische Einstellung in Zeile 4035 gleich 0, da hier eine höhere Rücklauftemperatur akzeptabel ist (siehe auch Zeile 4036). VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 14: Min-Einfl. (Rücklauftemperatureinfluss - Min.) 4036
Sie legen fest, wie schnell sich die Raumtemperatur an den gewünschten Wert anpasst (I-Regelung). OFF: Die Regelung wird durch die Nachstellzeit ’Anpassung’ nicht beeinflusst. Die gewünschte Temperatur wird schnell angepasst. Die gewünschte Temperatur wird langsam angepasst. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 15: Regler Param. (Reglerparameter)
Dies wird automatisch getan wenn der ECL- Regler die Zirkulationspumpe ansteuert. Die Autotuning Funktion ist nur anwendbar in Verbindung mit Ventilen, die für Autotuning freigegeben sind, z.B. die Danfoss- Ventile der Typen VB2 und VM2. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 16: M1-Schutz (Stellantriebsschutz) 6174
Stellantriebslaufzeit = Ventilhub (mm) x Motorstellzeit (Sek./mm) Beispiel: 5.0 mm x 15 Sek./mm = 75 Sek. Mischer Stellantriebslaufzeit = Drehwinkel (Grad) x Motorstellzeit (Sek./Grad) Beispiel: 90 degr. x 2 Sek. / degr. = 180 Sek. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 17: Nz (Neutralzone)
Hilfe der kritischen Schwingungsdauer und des Proportionalbereichs innerhalb dieser Schwingungsdauer vornehmen. Nachstellzeit ‘Tn’ = 0,85 x kritische Schwingungsdauer Proportionalbereich ‘Xp’ = 2,2 x Proportionalbereich innerhalb der kritischen Schwingungsdauer Erscheint Ihnen die Regelung zu langsam, können Sie den Proportionalbereich um ca. 10% reduzieren. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 18: Applikation
20 °C Wenn die gewünschte Vorlauftemperatur den eingestellten Wert ‘P1-Heiz-T’ überschreitet, schaltet der Regler automatisch die Umwälzpumpe ein, um der Heizanforderung nachzukommen. -20 ... 50: Die Umwälzpumpe wird eingeschaltet, wenn der eingestellte Wert überschritten wird. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 19: Standby-T (Standby-Temperatur) 7093
Hier geben Sie die minimale Impulsdauer vor, die der Stellantrieb zur Ansteuerung benötigt. Einstellung Impulsdauer (Wert x 20 ms) 40 ms 200 ms 1000 ms Die Einstellung sollte so hoch wie möglich eingestellt werden um die Lebenszeit des Stellantriebs zu erhöhen. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 20: So/Wi-Zeit (Sommer-/Winterzeitumschaltung)
Vorlauftemperatur) zum Hauptregler. 10 ... 14: Nicht verwendet. Der Regler ist Hauptregler (Master). Da bei der Applikation 116 kein Aussenfühler vorgesehen ist, kann diese nicht übertragen werden! Ist der Regler Teil eines größeren Systems mit mehreren Reglern, können Sie die Regler über den internen ECL- Bus (Gerätebus) miteinander verbinden. -
Seite 21: Anl.-Typ (Anlagentyp) 7600
Witterungsgeführte Regelung der Heizungs- bzw. der Kesselanlage. 5 Sek. Starten Sie die gewählte Applikation. Die Werkseinstellungen werden wiederhergestellt. Alle benutzerdefinierten Einstellungen werden dadurch gelöscht. Es ist empfehlenswert, die Benutzereinstellungen in der Tabelle „Überblick über die Einstellungen“ zur späteren Verwendung zu notieren. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 22: Service
Die Helligkeit des Displays kann eingestellt werden. OFF: Keine Hintergrundbeleuchtung. Die Hintergrundbeleuchtung ist schwach. Die Hintergrundbeleuchtung ist hell. Kontrast (Kontrasteinstellung des Displays) 8311 Einstellbereich Werkseinstellung 0 ... 20 Der Kontrast des Displays kann eingestellt werden. Hoher Kontrast Niedriger Kontrast VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 23: Sprache
Wählen Sie Ihre Sprache. MODBUS-Adr (MODBUS-Adresse) 8320 Einstellbereich Werkseinstellung 0 ... 247 Legen Sie die MODBUS-Adresse fest, wenn der Regler Teil eines MODBUS-Netzwerks ist. Vergeben Sie die MODBUS-Adressen innerhalb des für die Einstellung angegebenen Bereichs. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... - Seite 24 Abmessungen 93 x 139 mm vor. Setzen Sie den Regler in den Ausschnitt ein und befestigen Sie ihn mit der Klammer, die am Regler horizontal angebracht ist. Schließen Sie die elektrischen Kabel an. Weitere Hinweise dazu finden Sie in der Montageanleitung für den ECL Comfort. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK...
-
Seite 25: Allgemeine Hinweise Zum Elektrischen Anschluss 230 V Ac
Reversierbarer Stellantrieb – schließen 15 VA Stellantrieb – N Umwälzpumpe – N Umwälzpumpe - L (über Relais R1) 4 (2) A Nicht verwendet Nicht verwendet Leitungsquerschnitt: 0,5 – 1,5 mm Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 26: Allgemeine Hinweise Zum Elektrischen Anschluss 24 V Ac
Stellantrieb – schließen 15 VA Reversierbarer Stellantrieb – N Nicht verwendet Nicht verwendet Phase für Umwälzpumpe (Relais R2) Relais R2 4 (2) A Leitungsquerschnitt: 0,5 – 1,5 mm Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 27: Anschluss Der Temperaturfühler Und Des Ecl-Busses
Leitungsquerschnitt für den Fühleranschluss: 0,4 - 0,75 mm Kabellänge: Max. 125 m (für alle Fühler inkl. ECL Bus) Bei Kabeln, die länger als 125 m sind, kann die Datenübertragung durch elektromagnetische Einstreuungen gestört werden (EMV). VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... - Seite 28 Anlage von den hier gezeigten unterscheiden, wählen Sie bitte das Schaltbild, das Ihrer Anlage am nächsten kommt und nehmen Sie dann die notwendigen Änderungen vor. Heizungsanlage 1: Indirekt angeschlossene Hausanlage Heizungsanlage 2: Kesselanlage mit 3-Wegemischer VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK...
-
Seite 29: Passen Sie Den Regler Ecl Comfort 110 An
Regler zur Eingabe des Typs Ihrer Applikation auf. Applikation Wählen Sie den Typ Ihrer Applikation aus. 2 Sek. Starten Sie die gewählte Applikation. Stellen Sie mit Hilfe der Bedienungsanleitung die gewünschten Werte in Ihrem Regler ein. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 30: Manuelle Bedienung (Handbetrieb)
Pumpe P1 ist ausgeschaltet (OFF) ( Wählen Sie die Betriebsart für den Regler (MANUELL). Mode MANUELL< Mittwoch Die manuelle Bedienung sollte nur für Wartungszwecke benutzt werden. Während der manuellen Bedienung sind alle Regel- und Sicherheitsfunktionen deaktiviert! VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 31: Platzieren Sie Die Temperaturfühler An Die Richtigen Stellen
Platzieren Sie den Fühler an einer Luftstrom geeigneten Messstelle. Universalfühler (ESMB-12) Platzieren Sie den Fühler gerade unterhalb der Fußbodenoberfläche. Nach der Montage sollte der Fühler EMSM-11 keinen mechanischen Belastungen mehr ausgesetzt sein, da das Fühlerelement ansonsten beschädigt werden könnte. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 32: Checkliste - Elektrische Anschlüsse
Überprüfen Sie, ob sich die Ventile öffnen und schließen und ob die zu regelnden Einheiten (Pumpe usw.) im Handbetrieb ein- und ausgeschaltet werden. Überprüfen Sie, ob die im Display gezeigte Temperatur mit den an den Fühlern gemessenen übereinstimmt. VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... -
Seite 33: Häufig Gestellte Fragen
P-Regelung kann mit Hilfe des I- Anteils ausgeregelt werden. Eine große Integrationszeit (Anpassung) ergibt eine langsame aber stabile Regelung; eine kleine Integrationszeit (Anpassung) ergibt eine schnelle Regelung, jedoch mit dem höheren Risiko einer möglichen Instabilität. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... -
Seite 34: Definitionen
Feuchte. Die relative Feuchte wird durch das Raumleitgerät ECA 62 / 63 gemessen. Begrenzungstemperatur Die Temperatur, die die gewünschte Vorlauftemperatur bzw. die Ausgleichstemperatur beeinflusst. Fühler Pt 1000 Alle mit dem Regler ECL Comfort eingesetzten Fühler basieren auf dem Typ Pt 1000. Der VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK... - Seite 35 Regler eingestellten Heizkennlinie wird die Temperatur des Vorlaufs bei Veränderung der Außentemperatur angehoben oder abgesenkt. Die Definitionen gelten für die gesamte Reglerreihe Comfort 110. Daher finden Sie hier evtl. Ausdrücke, die in Ihrem Handbuch nicht erwähnt werden. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009...
-
Seite 36: Entsorgungshinweis
Entsorgungshinweis Das Gerät/die Ausrüstung enthält elektronische Bauteile, die nicht mit dem Haus- bzw. Restmüll entsorgt werden dürfen. Entsprechend den lokalen Bestimmungen müssen die Teile separat mit anderem Elektro- und Elektronikschrott gesammelt werden. VI.KT.F2.03 DH-SMT/DK © Danfoss 11/2009... - Seite 37 *087R9801* *VIKTF203* VI.KT.F2.03 © Danfoss 11/2009 DH-SMT/DK...
