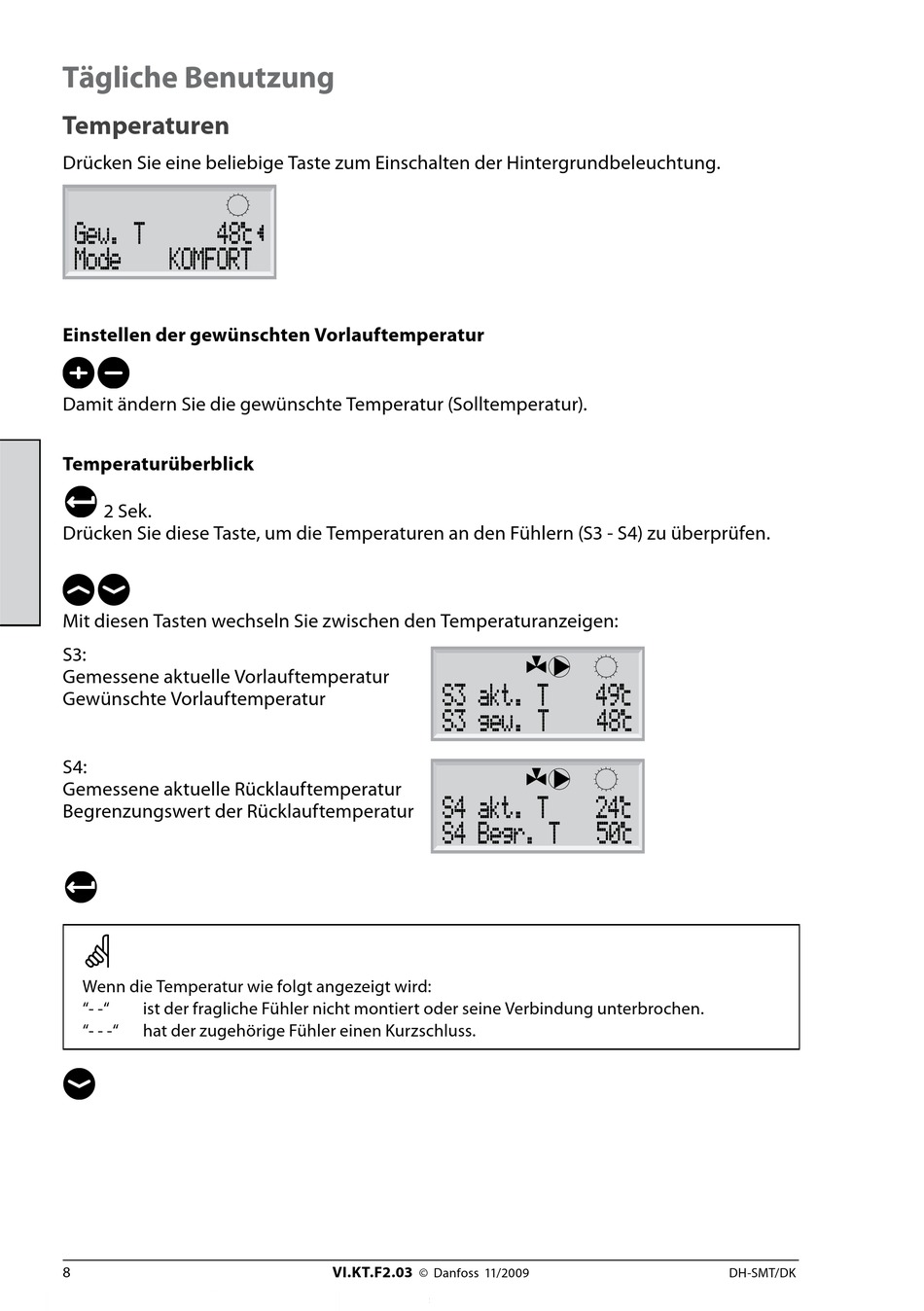

Tägliche Benutzung
Temperaturen
Drücken Sie eine beliebige Taste zum Einschalten der Hintergrundbeleuchtung.
Gew. T
48@½
Mode
KOMFORT
Einstellen der gewünschten Vorlauftemperatur
Damit ändern Sie die gewünschte Temperatur (Solltemperatur).
Temperaturüberblick
2 Sek.
Drücken Sie diese Taste, um die Temperaturen an den Fühlern (S3 - S4) zu überprüfen.
Mit diesen Tasten wechseln Sie zwischen den Temperaturanzeigen:
S3:
Gemessene aktuelle Vorlauftemperatur
Gewünschte Vorlauftemperatur
S4:
Gemessene aktuelle Rücklauftemperatur
Begrenzungswert der Rücklauftemperatur
Wenn die Temperatur wie folgt angezeigt wird:
"- -"
ist der fragliche Fühler nicht montiert oder seine Verbindung unterbrochen.
"- - -"
hat der zugehörige Fühler einen Kurzschluss.
8
S3 akt. T
S3 gew. T
S4 akt. T
S4 Begr. T 50@
VI.KT.F2.03
© Danfoss 11/2009
49@
48@
24@
DH-SMT/DK
