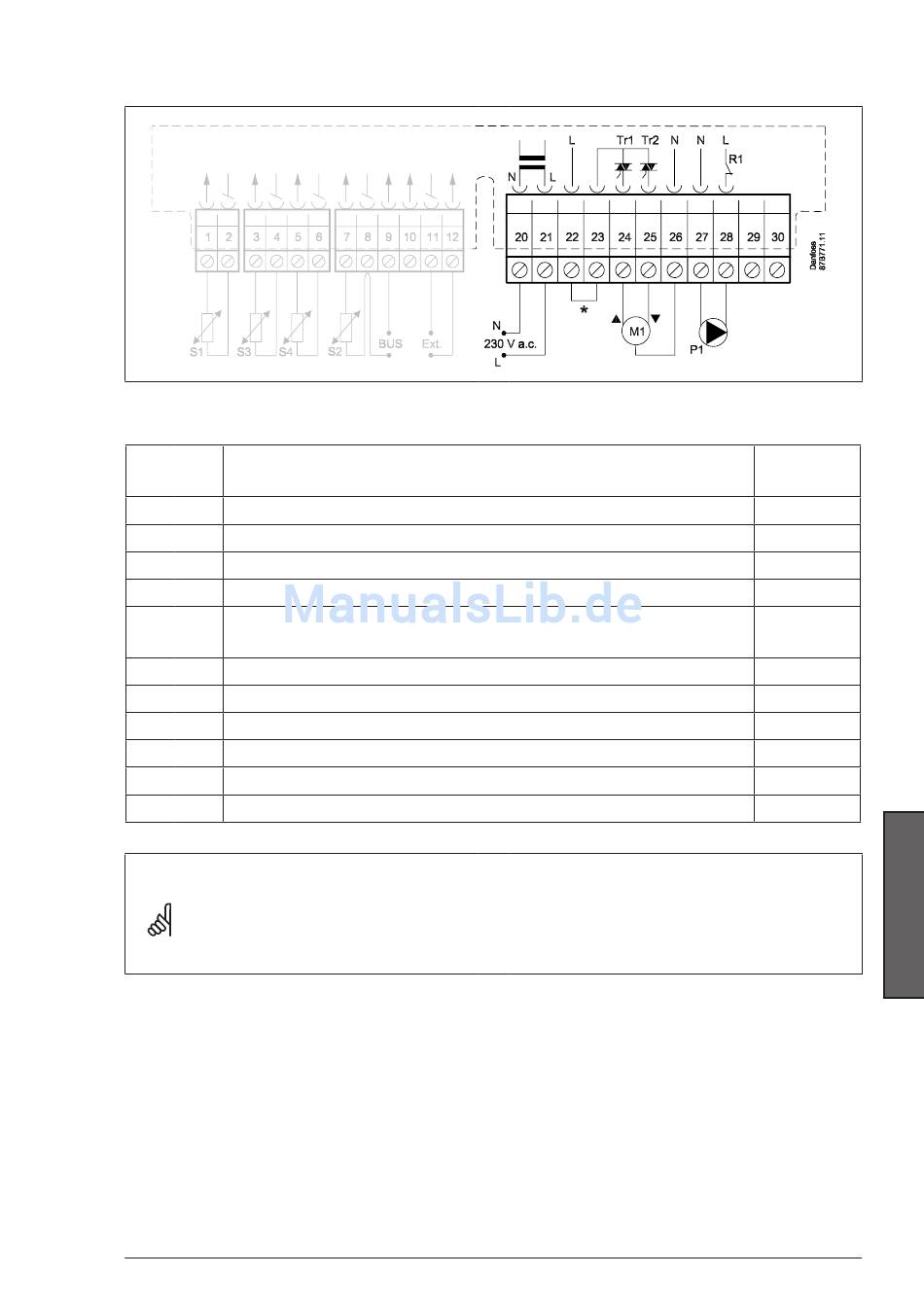

Allgemeine Hinweise zum elektrischen Anschluss – 230 V ≈
* Optionaler Anschluss für einen Sicherheitsthermostaten.
Klemme
Beschreibung
20
Spannungsversorgung 230 V ≈ - (N)
21
Spannungsversorgung 230 V ≈ - (L)
22
Optionaler Anschluss für einen Sicherheitsthermostaten
23
Optionaler Anschluss für einen Sicherheitsthermostaten
24
M1
Reversierbarer Stellantrieb – öffnen, alternativ: thermischer
Stellantrieb (ABV)
25
M1
Stellantrieb – schließen
26
M1
Stellantrieb – N
27
P1
Umwälzpumpe – N
28
P1
Umwälzpumpe - L (über Relais R1)
29
Nicht verwendet
30
Nicht verwendet
Leitungsquerschnitt: 0,5 – 1,5 mm
Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen.
DEN-SMT/DK
2
VI.KT.G4.03
© Danfoss 08/2012
Max.
Belastung
15 VA
15 VA
4 (2) A
37
