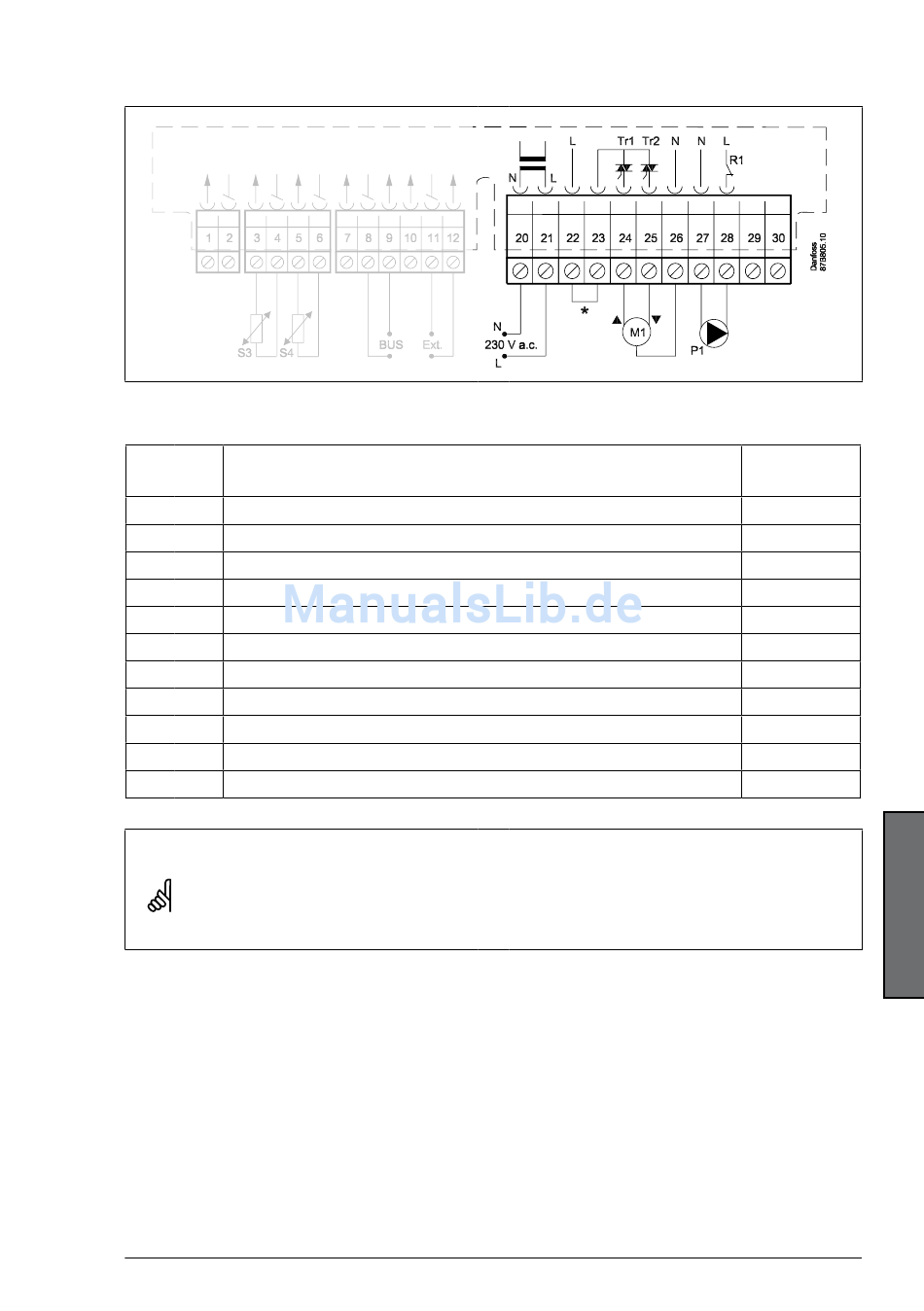

Allgemeine Hinweise zum elektrischen Anschluss 230 V AC

* Optionaler Anschluss für einen Sicherheitsthermostaten
Klemme Beschreibung
20 Spannungsversorgung 230 V AC - (N)
21 Spannungsversorgung 230 V AC - (L)
22 Optionaler Anschluss für einen Sicherheitsthermostaten
23 Optionaler Anschluss für einen Sicherheitsthermostaten
24 M1 Reversierbarer Stellantrieb – öffnen
25 M1 Reversierbarer Stellantrieb – schließen
26 M1 Stellantrieb – N
27 P1 Umwälzpumpe – N
28 P1 Umwälzpumpe - L (über Relais R1)
29 Nicht verwendet
30 Nicht verwendet
Leitungsquerschnitt: 0,5 – 1,5 mm
Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen.
DH-SMT/DK
2
VI.KT.F2.03
© Danfoss 11/2009
Max.
Belastung
15 VA
15 VA
4 (2) A
