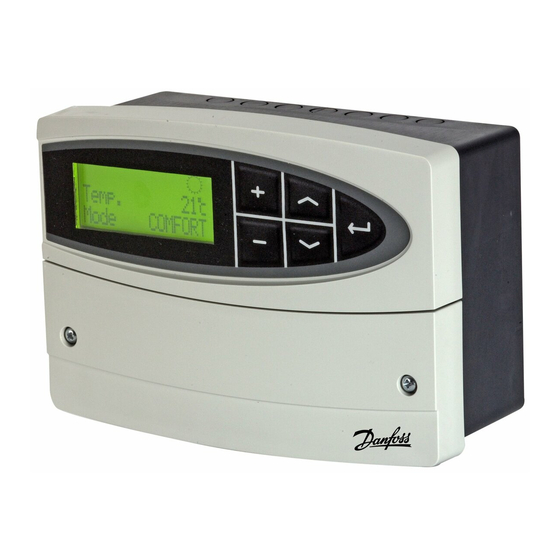

Danfoss ECL Comfort 110 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Thermostate
  5. ECL Comfort 110 Applikation 130
  6. Bedienungsanleitung
Danfoss ECL Comfort 110 Bedienungsanleitung

Danfoss ECL Comfort 110 Bedienungsanleitung

Konstanttemperaturregelung
Vorschau ausblenden Andere Handbücher für ECL Comfort 110:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
*087R9801*
*VIKTF403*
40
VI.KT.F4.03
VIKTF403_ECL110_116.indd Spread 1 of 20 - Pages(40, 1)
VIKTF403_ECL110_116.indd Spread 1 of 20 - Pages(40, 1)
© Danfoss 01/2014
DEN-SMT/DK
(gültig ab Softwareversion 1.08)
Konstanttemperaturregelung der
Wassererwärmung mit Durchfl ußsystem
VI.KT.F4.03
DEN-SMT/DK
© Danfoss 01/2014
Bedienungsanleitung
ECL Comfort 110
Applikation 116
Bedienerhandbuch,
Montage & Wartung
20-01-2014 11:17:47
20-01-2014 11:17:47

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ECL Comfort 110

Inhaltszusammenfassung für Danfoss ECL Comfort 110

  • Seite 1 Bedienungsanleitung ECL Comfort 110 Applikation 116 (gültig ab Softwareversion 1.08) *087R9801* Konstanttemperaturregelung der *VIKTF403* Wassererwärmung mit Durchfl ußsystem Bedienerhandbuch, Montage & Wartung VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 1 of 20 - Pages(40, 1) VIKTF403_ECL110_116.indd Spread 1 of 20 - Pages(40, 1)

  • Seite 2: Funktion Der Tasten

    Elektro- und Elektronikschrott gesammelt werden. Dieses Symbol weist darauf hin, dass Sie dieser Information besondere Beachtung schenken sollten. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 2 of 20 - Pages(2, 39) VIKTF403_ECL110_116.indd Spread 2 of 20 - Pages(2, 39)

  • Seite 3: Inhaltsverzeichnis

    Die Defi nitionen gelten für die gesamte Reglerreihe Comfort 110. Daher fi nden Sie hier evtl. Ausdrücke, die in Ihrem Handbuch nicht erwähnt werden. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 3 of 20 - Pages(38, 3) VIKTF403_ECL110_116.indd Spread 3 of 20 - Pages(38, 3)

  • Seite 4: Danfoss 01/2014 Den-Smt/Dk

    Wie fi nden Sie Ihren Anlagentyp? Alle mit dem Regler ECL Comfort eingesetzten Fühler basieren auf dem Typ Pt 1000. Passen Sie den Regler ECL Comfort 110 an Der Widerstand beträgt 1000 Ohm bei 0 °C und ändert sich um ca. 3,9 Ohm / °C.

  • Seite 5: Überblick Über Die Einstellungen

    Integrationszeit (Anpassung) ergibt eine schnelle Regelung, jedoch mit dem höheren Risiko einer möglichen Instabilität. Überprüfung VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 5 of 20 - Pages(36, 5) VIKTF403_ECL110_116.indd Spread 5 of 20 - Pages(36, 5)

  • Seite 6: Einleitung

    Überprüfen Sie, ob die zu regelnden Einheiten (Antrieb, Pumpe usw.) an den • Überprüfung richtigen Klemmen angeschlossen sind. Die Grundlagen der Applikation 116 für den Regler ECL Comfort 110 Überprüfen Sie, ob alle Fühler an den richtigen Klemmen angeschlossen sind. Wenn die gemessene Vorlauftemperatur (Fühler S3) niedriger ist als die gewünschte Vorlauftemperatur, dann öff net das Motorstellventil (M1) schrittweise und umgekehrt.

  • Seite 7: Platzieren Sie Die Temperaturfühler An Die Richtigen Stellen

    Platzieren Sie den Fühler gerade unterhalb der Fußbodenoberfl äche. Nach der Montage sollte der Fühler EMSM-11 keinen mechanischen Belastungen mehr ausgesetzt sein, da das Fühlerelement ansonsten beschädigt werden könnte. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 7 of 20 - Pages(34, 7) VIKTF403_ECL110_116.indd Spread 7 of 20 - Pages(34, 7)

  • Seite 8: Tägliche Benutzung

    Fühler nicht montiert oder seine Verbindung unterbrochen. “- - -“ hat der zugehörige Fühler einen Kurzschluss. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 8 of 20 - Pages(8, 33) VIKTF403_ECL110_116.indd Spread 8 of 20 - Pages(8, 33)

  • Seite 9: Wählen Sie Die Betriebsart Des Reglers

    Passen Sie den Regler ECL Comfort 110 an Wenn Sie den Regler das erste Mal einschalten, werden Sie zur Auswahl der Sprache aufgefordert (Standardsprache ist Englisch). Sprache Wählen Sie die Betriebsart des Reglers DEUTSCH Im Automatikbetrieb (AUTO) zeigen die Symbole die Betriebsart an, in der sich der Regler jeweils befi ndet.
  • Seite 10 Das Zeitprogramm umfasst immer zwei Komfort-Perioden pro Tag. Die Ein- und Ausschaltzeiten können in Intervallen von einer halben Stunde (30 Min.) gesetzt werden. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 10 of 20 - Pages(10, 31) VIKTF403_ECL110_116.indd Spread 10 of 20 - Pages(10, 31)

  • Seite 11: Wartung

    Anlage am nächsten kommt und nehmen Sie dann die notwendigen Änderungen vor. ECL Comfort 110 das erste Mal benutzen oder nach einem Stromausfall von mehr als 36 Stunden (siehe den Abschnitt über die Anpassung des Reglers ECL Comfort 110). WW-Heizsystem 1: Indirekt angeschlossene WW-Erwärmung im Durchfl usssystem Vorlauftemp.

  • Seite 12: Begr.-Wert (Rücklauftemperaturbegrenzung)

    Bei Kabeln, die länger als 125 m sind, kann die Datenübertragung durch elektromagnetische (keine Warmwasserzapfung/-entnahme) aktiviert wird. Einstreuungen gestört werden (EMV). VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 12 of 20 - Pages(12, 29) VIKTF403_ECL110_116.indd Spread 12 of 20 - Pages(12, 29)

  • Seite 13: Allgemeine Hinweise Zum Elektrischen Anschluss 24 V Ac

    Der Einfl uss ist kleiner 0 Die Vorlauftemperatur wird verringert, wenn die Rücklauftemperatur unter den eingestellten Grenzwert fällt. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 13 of 20 - Pages(28, 13) VIKTF403_ECL110_116.indd Spread 13 of 20 - Pages(28, 13)

  • Seite 14: Allgemeine Hinweise Zum Elektrischen Anschluss 230 V Ac

    Die gewünschte Temperatur wird langsam angepasst. Leitungsquerschnitt: 0,5 – 1,5 mm Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 14 of 20 - Pages(14, 27) VIKTF403_ECL110_116.indd Spread 14 of 20 - Pages(14, 27)

  • Seite 15: Autotuning

    Installation des Reglers ECL Comfort 110 Autotuning 6173 Einstellbereich Werkseinstellung Montieren Sie Ihren Regler ECL Comfort 110 leicht zugänglich in der Nähe der ON / OFF Heizungsanlage. Wählen Sie eine der drei folgenden Montagemöglichkeiten: • Wandmontage Automatische Ermittlung der Regelparameter für die Warmwassererwärmung. Die Parameter in den Zeilen 6184, 6129 und 6185 müssen nicht eingestellt werden, wenn die Autotuning Funktion aktiviert ist.

  • Seite 16: M1-Schutz (Stellantriebsschutz)

    Erhöhung von Xp. Wenn der S2-Fühler nicht angeschlossen ist, bleibt der Xp-Wert konstant und gleich mit Xp1. S2 [ o C] VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 16 of 20 - Pages(16, 25) VIKTF403_ECL110_116.indd Spread 16 of 20 - Pages(16, 25)

  • Seite 17: M1-Laufzeit (Laufzeit Des Stellantriebs)

    Hoher Kontrast Beispiel: 90 degr. x 2 Sek. / degr. = 180 Sek. Niedriger Kontrast VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 17 of 20 - Pages(24, 17) VIKTF403_ECL110_116.indd Spread 17 of 20 - Pages(24, 17)

  • Seite 18: Nz (Neutralzone)

    Amplitude zu schwingen. • Messen Sie die kritische Schwingungsdauer mit einer Stoppuhr. Die Applikation kann nicht von 116 zu 130 (oder anders herum) geändert werden, wenn der ECL Comfort 110 von einem Danfoss eigenen Übergabestationshersteller (Danfoss Redan oder Gemina) vorprogrammiert ist. Temp.

  • Seite 19: Slave-Adresse (Adressierung Der Haupt- Und Folgeregler)

    Weitere Folgeregler können jedoch auch die Adresse ‘0’ haben, wenn sie nur die Die S3-Temperatur wird aufrechterhalten (angenommen, dass keine Informationen des Hauptreglers benötigen. WW-Zirkulation vorliegt). VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 19 of 20 - Pages(22, 19) VIKTF403_ECL110_116.indd Spread 19 of 20 - Pages(22, 19)

  • Seite 20: Applikation

    200 ms Die Umwälzpumpe wird eingeschaltet, wenn der eingestellte Wert 1000 ms überschritten wird. VI.KT.F4.03 VI.KT.F4.03 © Danfoss 01/2014 DEN-SMT/DK DEN-SMT/DK © Danfoss 01/2014 VIKTF403_ECL110_116.indd Spread 20 of 20 - Pages(20, 21) VIKTF403_ECL110_116.indd Spread 20 of 20 - Pages(20, 21)
