2.1.1

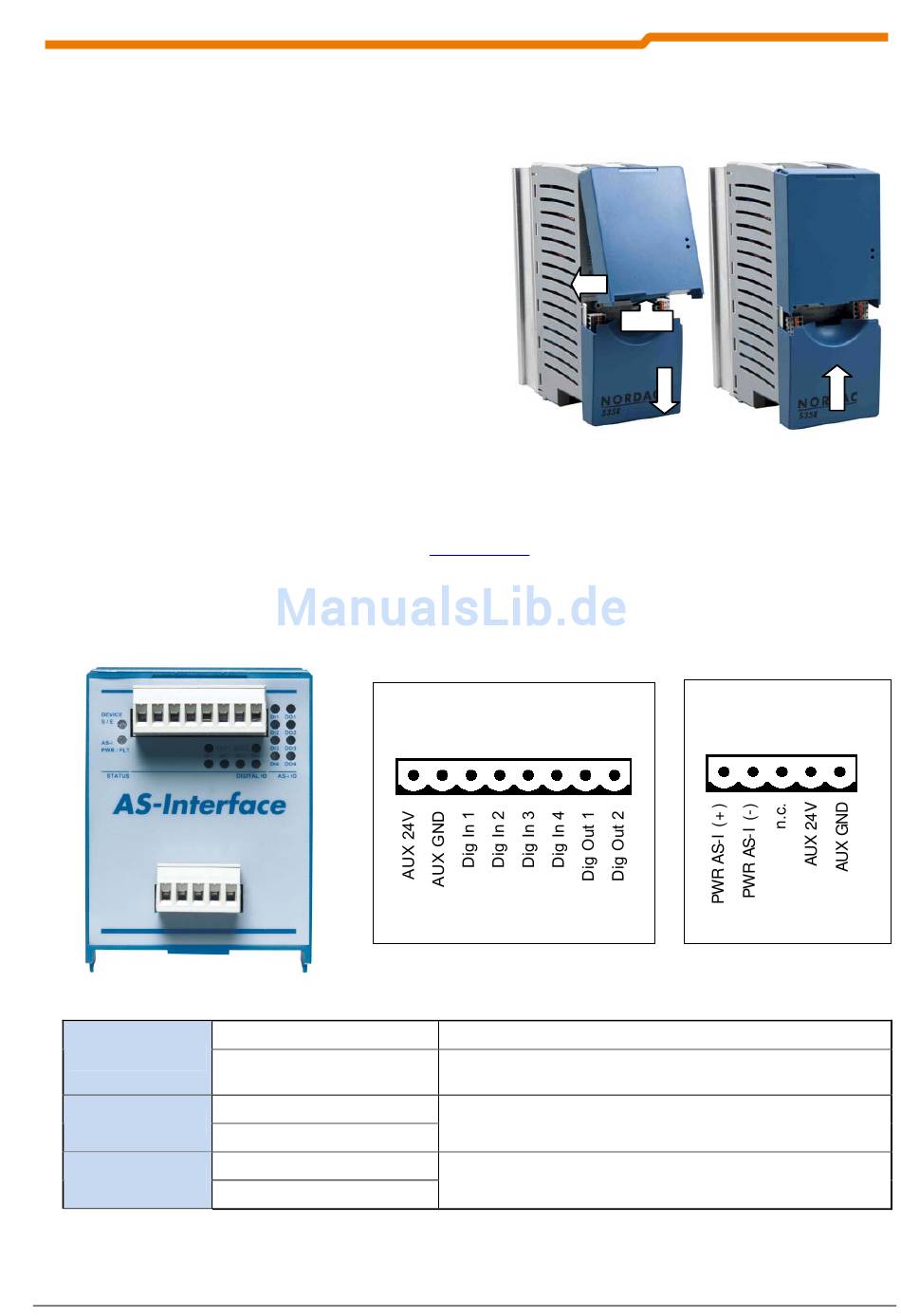

Montage der SK TU3-Technologiebox
Die Montage der Technologieboxen ist wie folgt
durchzuführen:
1. Netzspannung ausschalten, Wartezeit beach-
ten.
2. Steuerklemmenabdeckung etwas nach unten
schieben oder entfernen.
3. Blindabdeckung, durch lösen der Entriege-
lung am unteren Rand, mit nach oben dre-
hender Bewegung entfernen. Ggf. muss die
Fixierungsschraube neben dem Riegel ent-
fernt werden.
4. Technologiebox am oberen Rand einhaken
und mit leichtem Druck einrasten. Auf ein-
wandfreie Kontaktierung der Steckleiste ach-
ten und bei Bedarf mit der Schrauben fixieren
(Beipack).
5. Steuerklemmenabdeckung wieder schließen.
Weitere detaillierte Informationen finden Sie im Geräte- Handbuch BU 0500.
2.1.2
AS-Interface Modul SK TU3-AS1
Der SK 5xxE unterstützt die AS-Interface Technologiebox ab der Softwareversion 1.3 Rev.1 (P707/ P742).
Status LEDs
Digital I/O LEDs
AS-i I/O LEDs
BU 0090 DE
Stecker 1 (I/O)
Device S/E (rot/grün)
AS-Int. PWR/FLT (rot/grün)
OUT 1 ... 2 (gelb)
IN 1 ... 4 (gelb)
DI 1 ... 4 (gelb)
DO 1 ... 4 (gelb)
–
-
www.nord.com
1
2
3
4
5
6
Zustand/Fehler der Baugruppe. (s. Kap. 4.3 )
Standard
Status
(s. Kap. 4.3 )
Zustand
der
AS-Interface
empfangen/ausgegeben werden. (s. Kap. 4.4 )
Zustand am Digitaleingang / Digitalausgang. (s. Kap. 4.4 )
3
2 „press"
1
Stecker 2 (PWR/AUX)
1
2
7
8
Anzeige
für
AS-Interface
Bits,
die
2 Baugruppen
4
Abbildung ähnlich
3
4
5
Slaves.
vom
Master
11
