NORDAC AS-Interface Handbuch
2.4.2

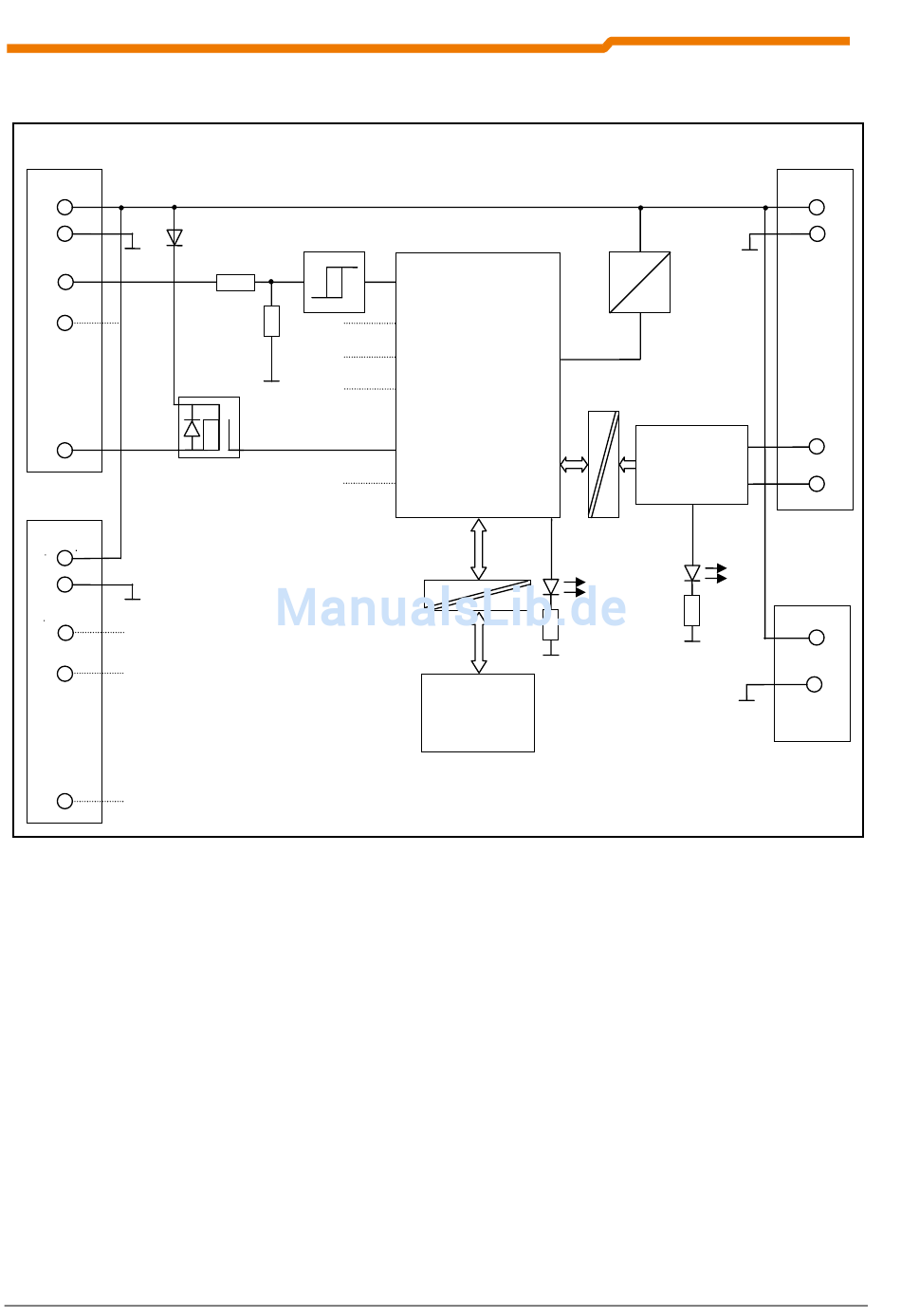

Technologiebox SK TU2-ASx
Buchse I/O 1
AUX 24V
1
3
Sensoren
In 1
2
In 3
5
Aktuator
Out 1
4
Buchse I/O 2
AUX 24V
1
3
Sensoren
In 2
2
In 4
5
Aktuator
Out 2
4
18
24V
IO und
Kommunikations-
In 2
Verarbeitung
In 3
In 4
Out 2
Frequenz-
umrichter
24V
5V
AS-
Interface
Anbindung
PWR/FLT
Device
LED
S/E LED
Stecker PWR
AUX 24V
4
2
PWR AS-i
+
1
-
3
Stecker AUX
AUX 24V
1
3
BU 0090 DE
