NORDAC AS-Interface Handbuch
2.3.2

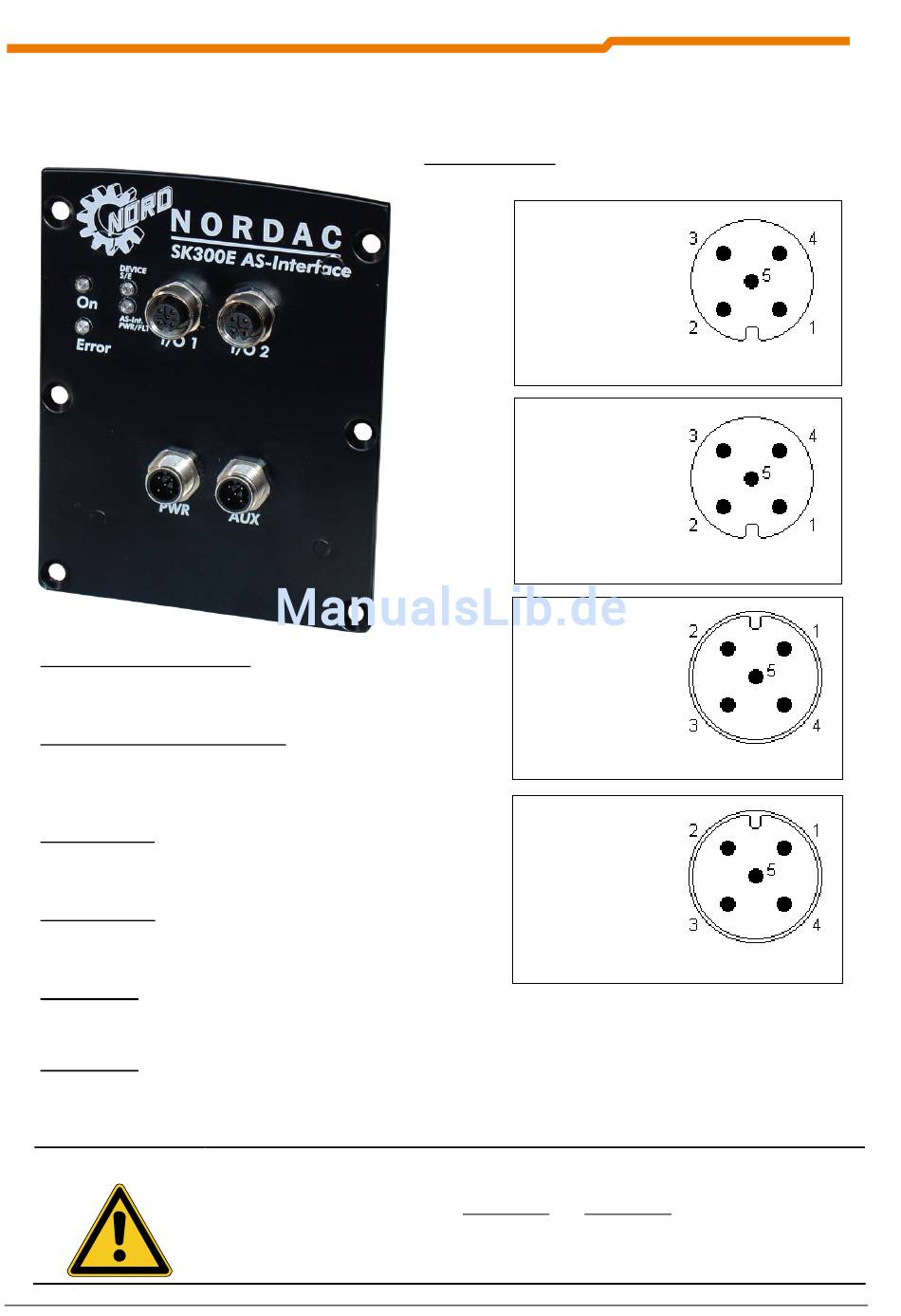

AS-Interface Modul SK TU2-ASx
Der trio SK 300E unterstützt die AS-Interface Technologiebox ab der Softwareversion 1.6 Rev.3, der SK 750E
ab der Softwareversion 3.1 Rev.1.
DEVICE S/E LED (rot/grün):
Zustand/Fehler der Baugruppe (s. Kap. 4.3 )
AS-Int. PWR/FLT LED (rot/grün):
Standard Status Anzeige für AS-Interface Slaves
(s. Kap. 4.3 )
On LED (grün):
Netzspannung liegt am Umrichter an
Error LED (rot):
Fehler am Umrichter
SK TU2-AS1
Das AS-Interface Modul SK TU2-AS1 ist als Standard Slave Modul ausgeführt. Es ist in der Lage, die String-
kommunikation gemäß Kapitel 5 durchzuführen.
SK TU2-AS3
Das AS-Interface Modul SK TU2-AS3 ist als A/B Slave Modul ausgeführt. Es kann im erweiterten Adressbe-
reich (A/B) betrieben werden. Eine Stringkommunikation ist nicht möglich.
HINWEIS
16
Die Unterscheidung der Baugruppen SK TU2-AS1 und SK TU2-AS3 kann über das Typenschild
(Rückseite der Baugruppe) oder im Netzwerk durch den Busmaster erfolgen.
Steckerbelegung:
Buchse I/O 1
1 AUX 24V
2 Dig In 1
3 AUX GND
4 Dig Out 1
5 Dig In 3
Buchse I/O 2
1 AUX 24V
2 Dig In 2
3 AUX GND
4 Dig Out 2
5 Dig In 4
Stecker PWR
1 AS-i (+)
2 AUX GND
3 AS-i (-)
4 AUX 24V
5 n.c.
Stecker AUX
1 AUX 24V
2 n.c.
3 AUX GND
4 n.c.
5 n.c.
BU 0090 DE
