2.3.2

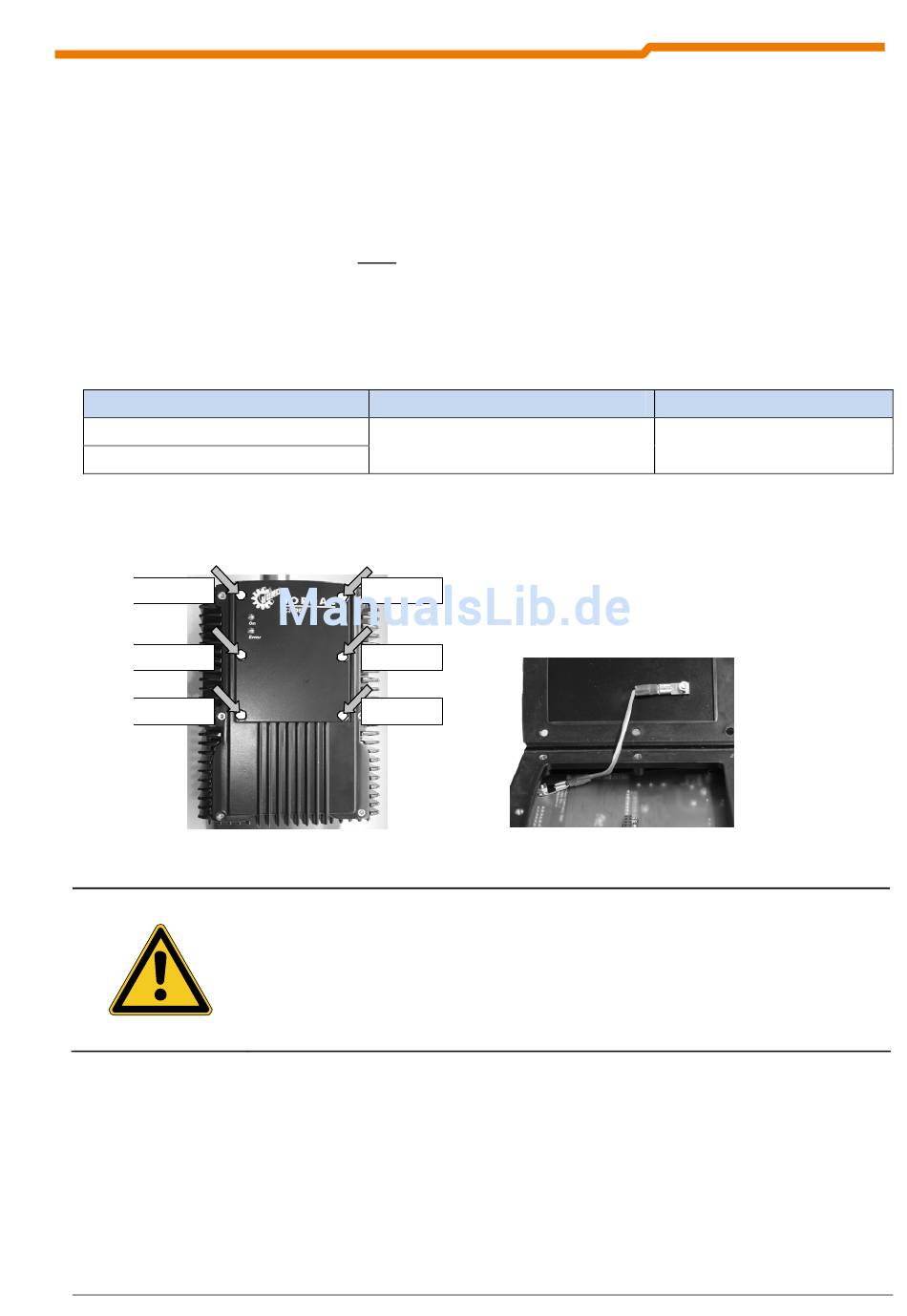

Montage der Technologiebox
Die Montage der Technologiebox ist wie folgt durchzuführen:
1. Netzspannung ausschalten, Wartezeit beachten.
2. Die 6 Befestigungsschrauben der Blindplatte lösen und Blindplatte entfernen (siehe linke Abbildung).
3. PE-Verbindung an der Innenseite der zu montierenden Technologiebox (siehe rechte Abbildung) an
klemmen. Dichtung zusammen mit der Technologiebox auf der Oberfläche des Frequenzumrichters
fixieren. Dabei ist auf einwandfreie Kontaktierung der Steckerleiste zu achten.
4. Alle 6 Befestigungsschrauben leicht anziehen.
5. Nun die 6 Befestigungsschrauben in der vorgeschriebenen Reihenfolge von 1 bis 6 (siehe nächste Sei-
te Abb.1) und mit dem in der Tabelle angegebenen Drehmoment anziehen.
Frequenzumrichter-Baugröße
BG 1
BG 2
Schraube 4
Schraube 2
Schraube 6
Befestigungsschrauben der Technologiebox
WARNUNG
HINWEIS
BU 0080 DE
Schraubengröße
M4 x 8
Schraube 3
Schraube 1
Schraube 5
Das Einsetzen oder Entfernen der Module darf nur im spannungsfreien Zustand erfolgen. Die
Steckplätze sind nur für die dafür vorgesehenen Module nutzbar.
Eine vom Frequenzumrichter entfernte Montage der Technologiebox ist nicht möglich, sie muss
unmittelbar am Frequenzumrichter aufgesteckt werden.
Ohne sichere PE-Verbindung am Frequenzumrichter und zusätzlich an der Technologiebox ist
der Betrieb unzulässig!
Anzugsdrehmoment
1.5Nm ± 20%
PE- Verbindung an der Technologiebox
2 Baugruppen
