11.7 Externe Störmeldung (WF1/WF2)
+ +
WARMWASSERDATEN
Warmwasser
WARMWASSERDATEN
Externe Stör-
meldung WF1/2
+
WARMWASSERDATEN
Externe Stör-
meldung WF1/2
Externe Störmeldung (abhängig von Wärmeerzeuger und
Modul)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001
An die Klemmen WF1 und WF2 der Module FM 441 können Sie einen externen
potentialfreien Störmeldekontakt einer Ladepumpe oder einer Inertanode an-
schließen.
– Kontakt WF1 und WF2 geschlossen = keine Störung
– Kontakt WF1 und WF2 offen = Störung vorhanden

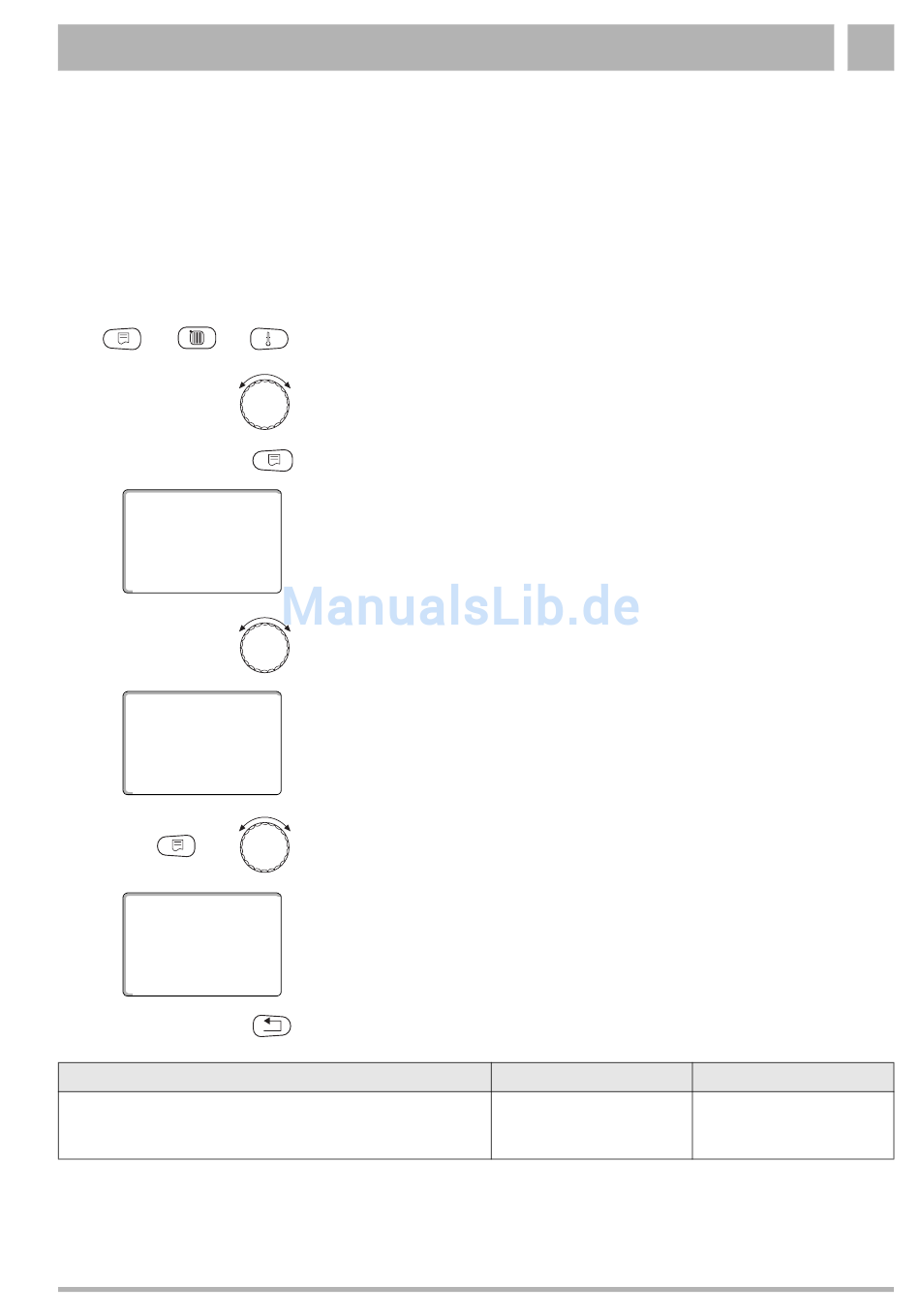

Serviceebene aufrufen. „Allg. Kenndaten" erscheint als erstes Hauptmenü.
Drehknopf drehen, bis das Hauptmenü „Warmwasser" erscheint.
Taste „Anzeige" drücken um Untermenü aufzurufen (hier: „Warmwasser").
Im Display wird das aufgerufene Untermenü angezeigt.
ja
Drehknopf drehen, bis Untermenü „Externe Störmeldung WF1/2" erscheint.
Im Display wird das aufgerufene Untermenü angezeigt.
keine
Taste „Anzeige" gedrückt halten und Drehknopf bis zum gewünschten Wert
(hier: „Pumpe") drehen.
Im Display wird der eingestellte Wert angezeigt.
Taste „Anzeige" loslassen um die Eingabe zu speichern.
Pumpe
Taste „Zurück" drücken um zur übergeordneten Ebene zurückzukehren.
Eingabebereich
keine
Inertanode
Pumpe
