4 Module und ihre Funktionen
4.2

Netzmodul NM 482

Abschlusswiderstand bei der Verbindung von
mehreren Regelgeräten
LEBENSGEFAHR
durch elektrischen Strom.
l Vor dem Öffnen des Regelgerätes
WARNUNG!
muss die Anlage mit dem Heizungsnot-
schalter oder der Haussicherung vom
Stromnetz getrennt werden.
l Alle Arbeiten, die ein Öffnen des Re-
gelgerätes erfordern, dürfen nur von ei-
ner Fachfirma durchgeführt werden.
Um zwischen mehreren Regelgeräten eine störungs-
freie Datenübertragung sicherzustellen, muss ein Ab-
schlusswiderstand bei den beiden Regelgeräten, die am
weitesten voneinander entfernt sind, zugeschaltet wer-
den.
Der Abschlusswiderstand befindet sich auf der Bauteil-
seite des Netzmoduls NM 482 und wird mit dem Haken-
schalter (Abb. 4, Pos. 2) eingeschaltet.
Die Werkseinstellung ist:
Hakenschalter S1 offen = Widerstand nicht eingelegt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
14

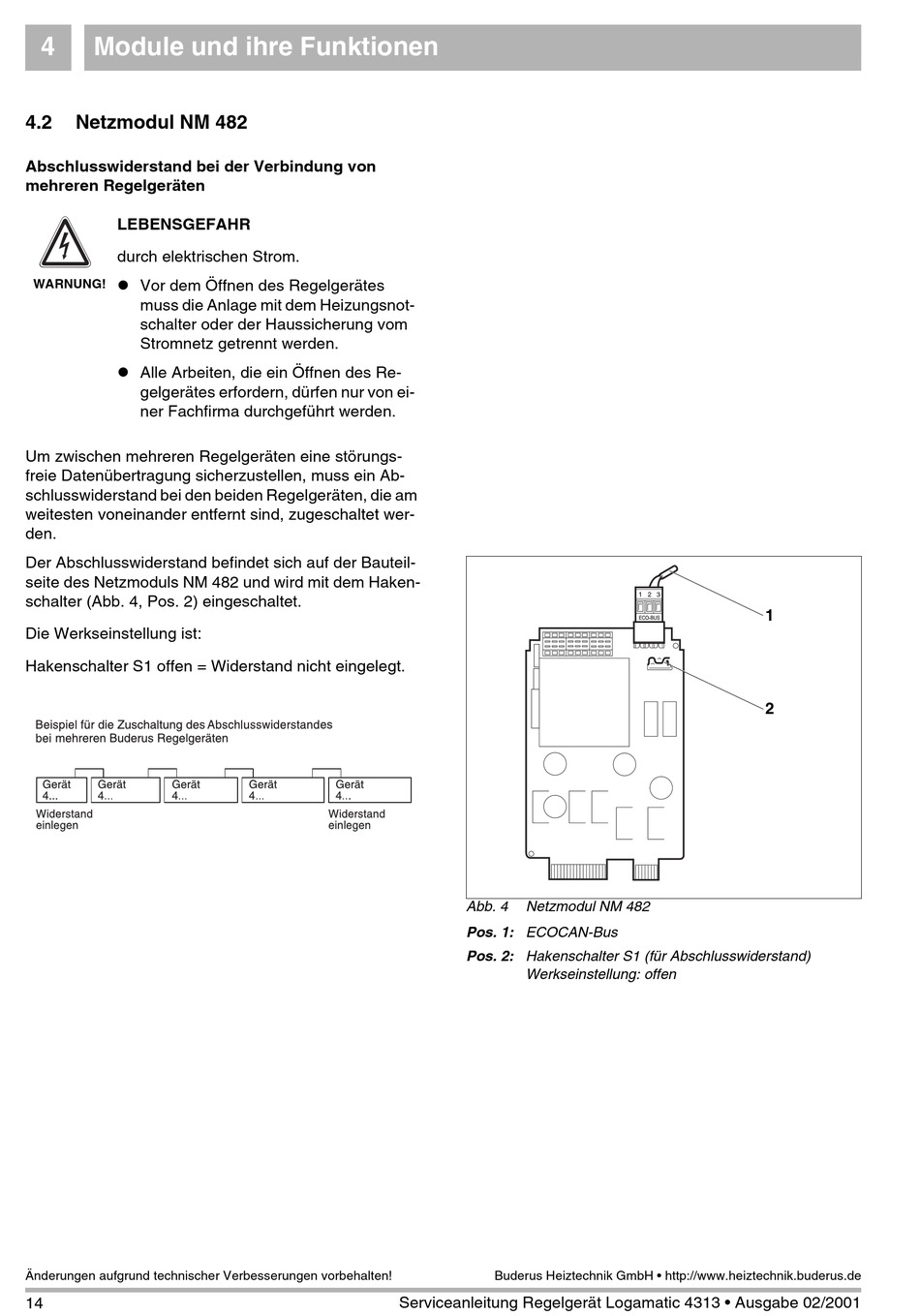

Abb. 4 Netzmodul NM 482
Pos. 1: ECOCAN-Bus
Pos. 2: Hakenschalter S1 (für Abschlusswiderstand)
Werkseinstellung: offen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001
