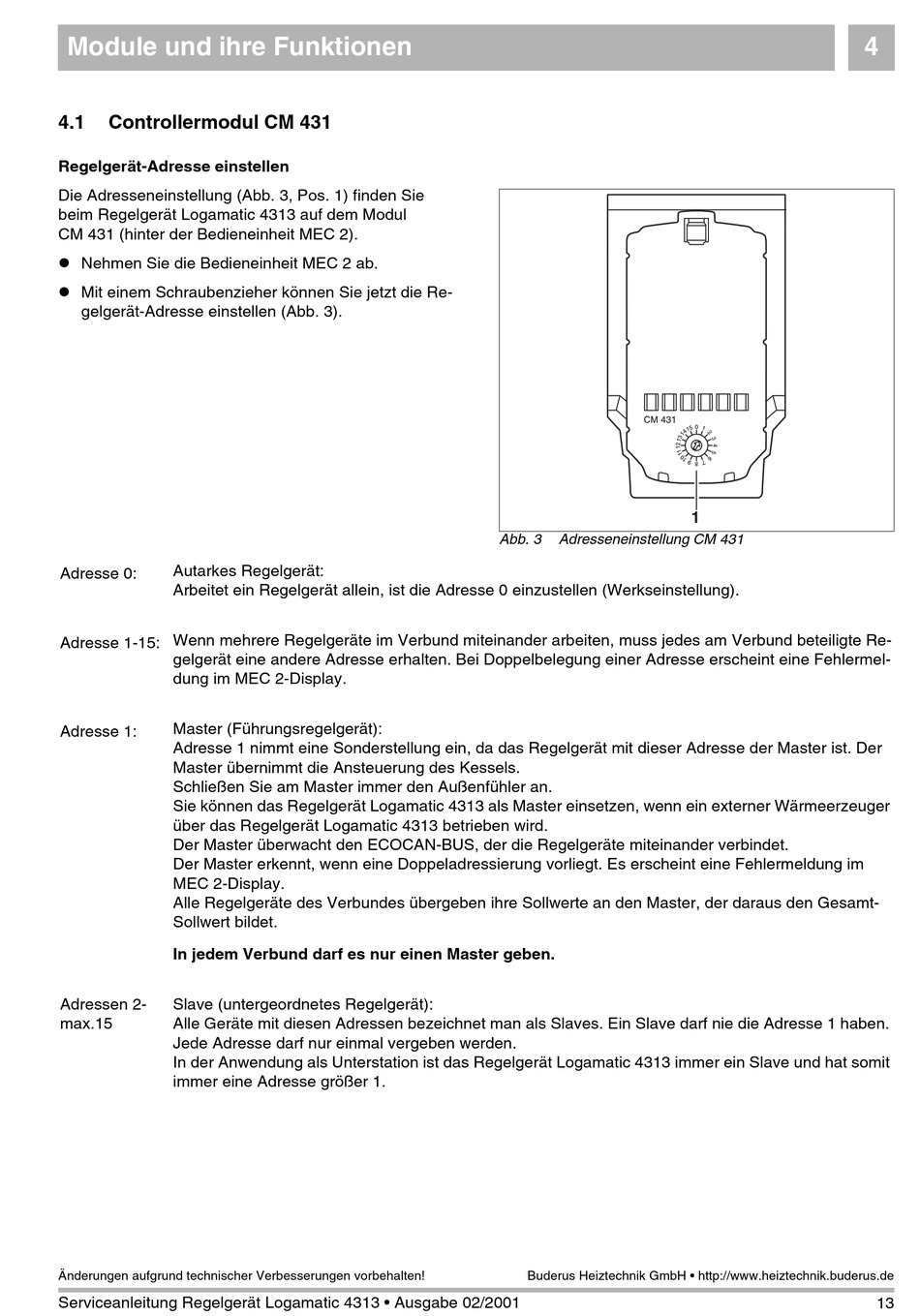

Controllermodul Cm 431 - Buderus Logamatic 4313 Serviceanleitung

Module und ihre Funktionen
4.1

Controllermodul CM 431

Regelgerät-Adresse einstellen
Die Adresseneinstellung (Abb. 3, Pos. 1) finden Sie
beim Regelgerät Logamatic 4313 auf dem Modul
CM 431 (hinter der Bedieneinheit MEC 2).
l Nehmen Sie die Bedieneinheit MEC 2 ab.
l Mit einem Schraubenzieher können Sie jetzt die Re-
gelgerät-Adresse einstellen (Abb. 3).
Autarkes Regelgerät:
Adresse 0:
Arbeitet ein Regelgerät allein, ist die Adresse 0 einzustellen (Werkseinstellung).
Adresse 1-15: Wenn mehrere Regelgeräte im Verbund miteinander arbeiten, muss jedes am Verbund beteiligte Re-
gelgerät eine andere Adresse erhalten. Bei Doppelbelegung einer Adresse erscheint eine Fehlermel-
dung im MEC 2-Display.
Master (Führungsregelgerät):
Adresse 1:
Adresse 1 nimmt eine Sonderstellung ein, da das Regelgerät mit dieser Adresse der Master ist. Der
Master übernimmt die Ansteuerung des Kessels.
Schließen Sie am Master immer den Außenfühler an.
Sie können das Regelgerät Logamatic 4313 als Master einsetzen, wenn ein externer Wärmeerzeuger
über das Regelgerät Logamatic 4313 betrieben wird.
Der Master überwacht den ECOCAN-BUS, der die Regelgeräte miteinander verbindet.
Der Master erkennt, wenn eine Doppeladressierung vorliegt. Es erscheint eine Fehlermeldung im
MEC 2-Display.
Alle Regelgeräte des Verbundes übergeben ihre Sollwerte an den Master, der daraus den Gesamt-
Sollwert bildet.
In jedem Verbund darf es nur einen Master geben.
Adressen 2- Slave (untergeordnetes Regelgerät):
max.15 Alle Geräte mit diesen Adressen bezeichnet man als Slaves. Ein Slave darf nie die Adresse 1 haben.
Jede Adresse darf nur einmal vergeben werden.
In der Anwendung als Unterstation ist das Regelgerät Logamatic 4313 immer ein Slave und hat somit
immer eine Adresse größer 1.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001
Abb. 3 Adresseneinstellung CM 431
