Inbetriebnahme Bedieneinheit MEC 2

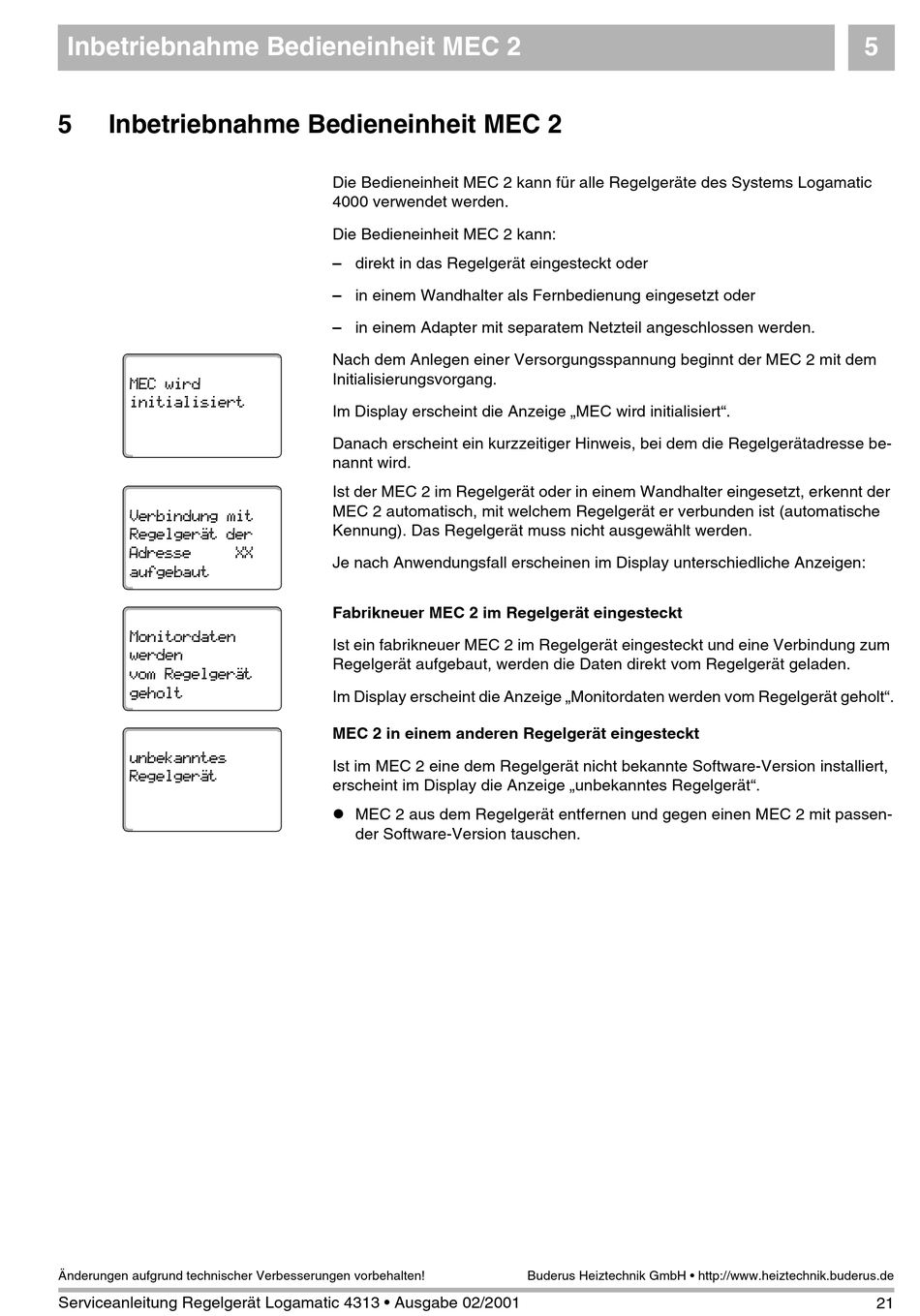

5 Inbetriebnahme Bedieneinheit MEC 2
MEC wird
initialisiert
Verbindung mit
Regelgerät der
Adresse
aufgebaut
Monitordaten
werden
vom Regelgerät
geholt
unbekanntes
Regelgerät
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001
Die Bedieneinheit MEC 2 kann für alle Regelgeräte des Systems Logamatic
4000 verwendet werden.
Die Bedieneinheit MEC 2 kann:
– direkt in das Regelgerät eingesteckt oder
– in einem Wandhalter als Fernbedienung eingesetzt oder
– in einem Adapter mit separatem Netzteil angeschlossen werden.
Nach dem Anlegen einer Versorgungsspannung beginnt der MEC 2 mit dem
Initialisierungsvorgang.
Im Display erscheint die Anzeige „MEC wird initialisiert".
Danach erscheint ein kurzzeitiger Hinweis, bei dem die Regelgerätadresse be-
nannt wird.
Ist der MEC 2 im Regelgerät oder in einem Wandhalter eingesetzt, erkennt der
MEC 2 automatisch, mit welchem Regelgerät er verbunden ist (automatische
Kennung). Das Regelgerät muss nicht ausgewählt werden.
XX
Je nach Anwendungsfall erscheinen im Display unterschiedliche Anzeigen:
Fabrikneuer MEC 2 im Regelgerät eingesteckt
Ist ein fabrikneuer MEC 2 im Regelgerät eingesteckt und eine Verbindung zum
Regelgerät aufgebaut, werden die Daten direkt vom Regelgerät geladen.
Im Display erscheint die Anzeige „Monitordaten werden vom Regelgerät geholt".
MEC 2 in einem anderen Regelgerät eingesteckt
Ist im MEC 2 eine dem Regelgerät nicht bekannte Software-Version installiert,
erscheint im Display die Anzeige „unbekanntes Regelgerät".
l MEC 2 aus dem Regelgerät entfernen und gegen einen MEC 2 mit passen-
der Software-Version tauschen.
