Module und ihre Funktionen
U-Klemmen 1–4
Über die U-Klemmen auf dem Zentralmodul ZM 433
können externe Sollwerte an das Regelgerät ein- und
ausgegeben werden.
U-Klemmen 1 und 2
0–10 V Eingang
Über die Klemmen U 1 und U 2 auf dem Zentralmodul
ZM 433 kann extern ein 0–10 V-Signal zur Sollwertfüh-
rung eingegeben werden.
Dieser Sollwert stellt eine weitere externe Wärmeanfor-
derung dar. Höhere Sollwerte, z. B. von Heizkreisen,
werden nach wie vor berücksichtigt.
U-Klemmen 3 und 4
0–10 V Ausgang
Über die Klemmen U 3 und U 4 auf dem Zentralmodul
ZM 433 kann ein 0–10 V-Signal nach extern zur Soll-
wertführung ausgegeben werden.
Es handelt sich um den maximalen Anlagenvorlauf-
Sollwert aller Heizkreise im Regelverbund.
Brückenstecker J 1
Der Sollwert kann auch alternativ als 0–20 mA-Signal
ausgegeben werden.
Der Brückenstecker (Jumper) J 1 muss dann von
auf umgesteckt werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001
1 2 1 2 1 2
BF FV WF
1
J 1

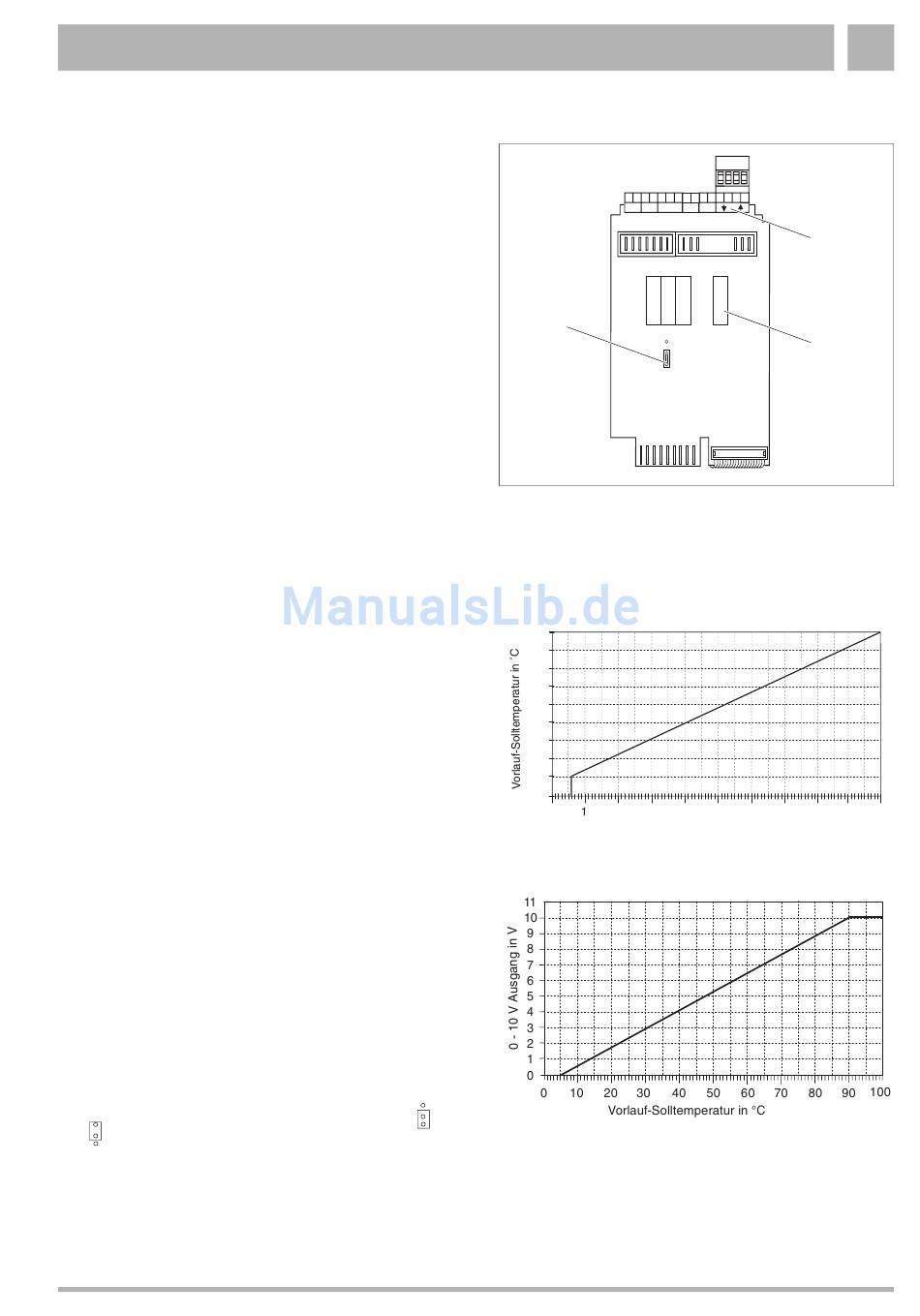

Abb. 7 Zentralmodul ZM 433 (Ansicht von hinten)
Pos. 1: Brückenstecker J 1 (Werkseinstellung 0 – 10 V)
Pos. 2: U-Klemmen
Pos. 3: Relais
90
80
70
60
50
40
30
20
10
0
2 3
0
0 - 10 V Eingang in V
