Monitordaten
MONITOR W-WASSER
Ladung
Zirkulation

18.3 Unterstation-Monitordaten

+ +
MONITOR
Heizkreis 0
MONITOR
Unterstation
Unterstation
Aussen
Gedämpft
Vorlauf
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001

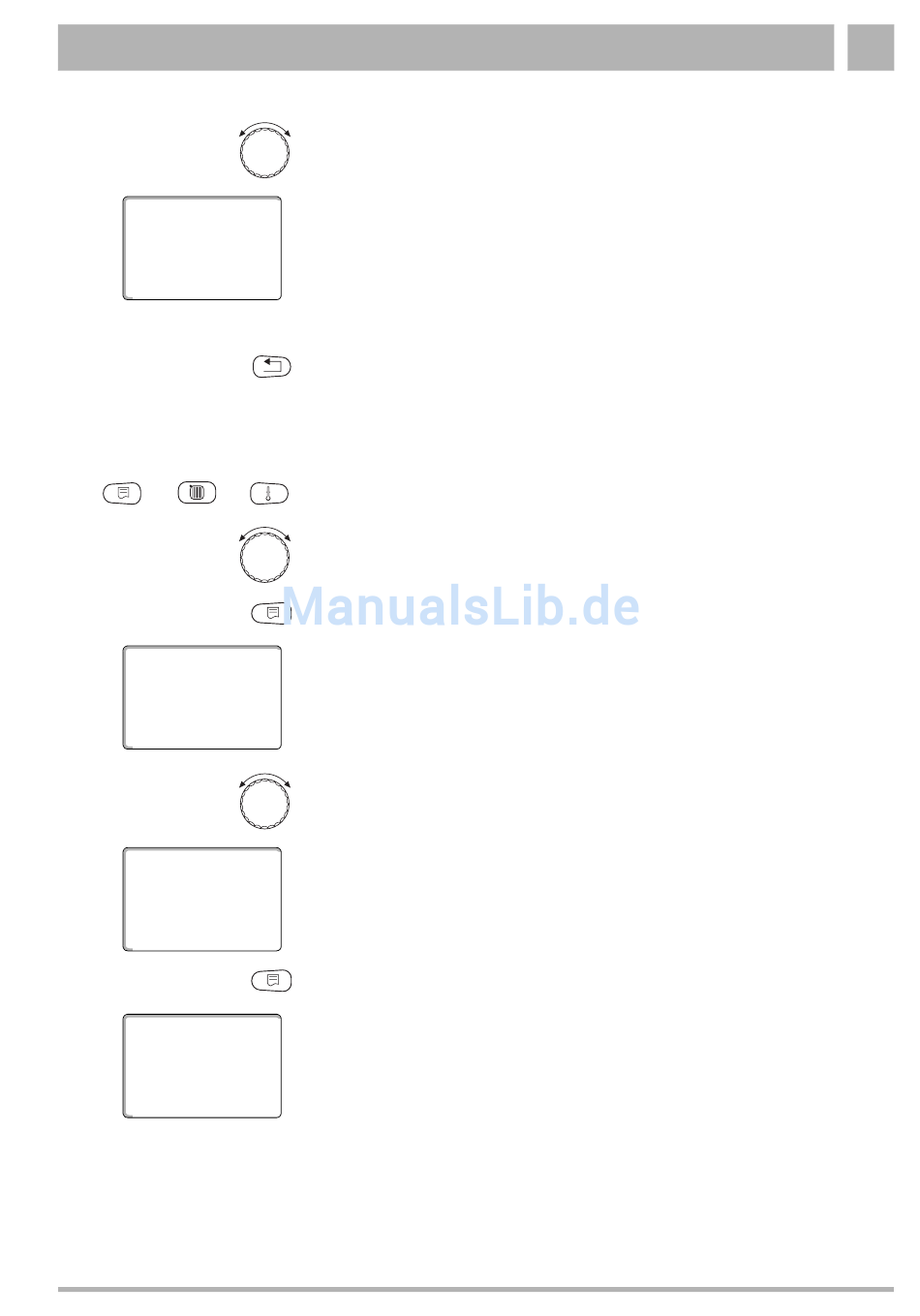

Drehknopf drehen um die Warmwasser-Monitordaten durchzublättern.
Ladung
Zeigt den Betriebszustand der Speicherpumpe an.
aus
an
Zirkulation
Zeigt den Betriebszustand der Zirkulationspumpe an.
Taste „Zurück" drücken um zur übergeordneten Ebene zurückzukehren.
Serviceebene aufrufen. „Allg. Kenndaten" erscheint als erstes Hauptmenü.
Drehknopf drehen, bis das Hauptmenü „Monitor" erscheint.
Taste „Anzeige" drücken um Untermenü aufzurufen (hier: „Heizkreis 0").
Im Display wird das aufgerufene Untermenü angezeigt.
Drehknopf drehen, bis das gewünschte Untermenü (hier: „Unterstation") er-
scheint.
Im Display wird das aufgerufene Untermenü angezeigt.
Taste „Anzeige" drücken.
Der Wert „Aussen" gibt die aktuelle Außentemperatur an.
Der Wert „Gedämpft" beschreibt die Außentemperatur, welche die eingegebene
5
Gebäudeart berücksichtigt und nach der die Heizkennlinie berechnet wird.
4
60/59 Der Wert „Vorlauf" gibt die Vorlauftemperatur (Sollwert/Istwert) an, die beim
Master über den Zubringerfühler gemessen und bei einer Unterstation über den
ECOCAN-Bus geschickt wird.
