Buderus Logamatic 4313 Serviceanleitung Seite 19

Module und ihre Funktionen
Heizkreis- und Warmwasserfunktion
Handschalter Heizkreis (Abb. 9, Pos. 1) und Warmwas-
ser (Abb. 9, Pos. 2)
für Heizkreis:
für Warmwasserversorgung:
ANWENDERHINWEIS
Im Normalfall sollten sich die Handschal-
ter in Stellung „AUT" befinden.
Die Stellungen 0 und
3
aleinstellungen, die nur vom Fachpersonal vorgenom-
men werden sollten.
3 Die Heizkreispumpe bzw. Ladepumpe
wird eingeschaltet.
Der Mischer wird stromlos geschaltet und
kann per Hand bedient werden.
Die Zirkulationspumpe ist ausgeschaltet.
AUT: Der Heizkreis bzw. Warmwasserkreis
arbeitet im Automatik-Betrieb.
0: Die Heizkreispumpe und ggf. die
Speicherladepumpe sowie die
Zirkulationspumpe werden
ausgeschaltet.
Der Mischer wird stromlos geschaltet.
Die Regelfunktionen laufen weiter.
Die aktuellen Funktionen werden durch Leuchtdioden
angezeigt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4313 • Ausgabe 02/2001
(Handbetrieb) sind Spezi-
1

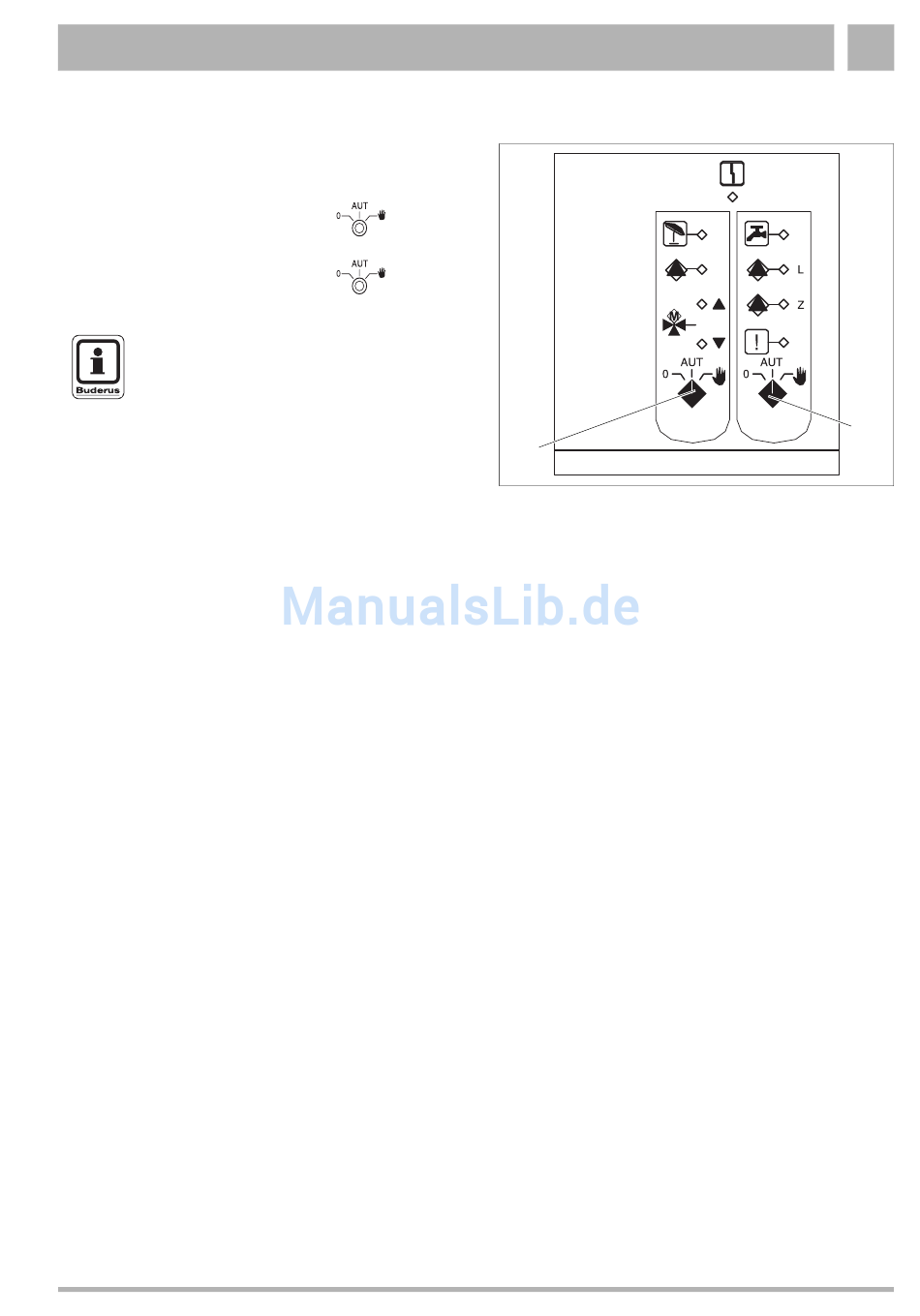

Abb. 9 Funktionsmodul FM 441
Pos. 1: Handschalter Heizkreis
Pos. 2: Handschalter Warmwasser
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4
2
19
