INFICON IO1000 Installationsanleitung Seite 11

5 - PLC OUT
Digitale Ausgänge
FOA75
FOA75

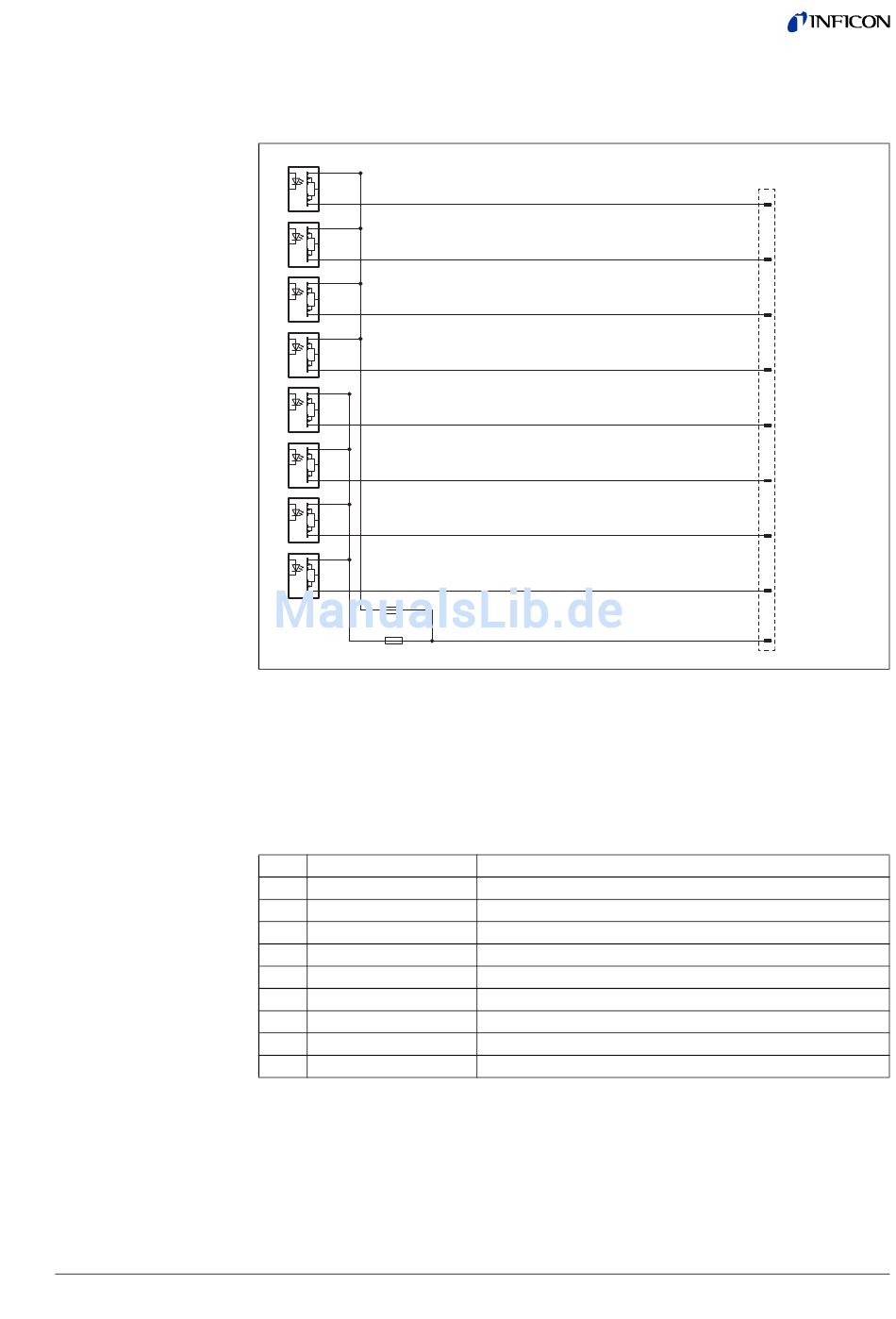

Abb. 4 Digitale Ausgänge
Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND)
Max. zulässige Belastung je Ausgang: U = 30 V, I = 0,75 A
Sicherungen für digitale Ausgänge 1 ... 4 und 5 ... 8: 2 x 0,75 A
Steckerbelegung
Die digitalen Ausgänge können frei konfiguriert werden.
Pin Name
1 PLC-OUT 1
2 PLC-OUT 2
3 PLC-OUT 3
4 PLC-OUT 4
5 PLC-OUT 5
6 PLC-OUT 6
7 PLC-OUT 7
8 PLC-OUT 8
9 PLC-OUT-COM
► Weitere Belegungen: siehe Installationsanleitung Massenspektrometer-Modul
LDS3000.
Werkseinstellung Massenspektrometer-Modul
TRIGGER1 INVERTED
TRIGGER2 INVERTED
TRIGGER3 INVERTED
TRIGGER4 INVERTED
READY
ERROR INVERTED
CAL-REQUEST INVERTED
OPEN
-
8
PLC_OUT_8
7
PLC_OUT_7
6
PLC_OUT_6
5
PLC_OUT_5
4
PLC_OUT_4
3
PLC_OUT_3
2
PLC_OUT_2
1
PLC_OUT_1
0
PLC_OUT_COM
11
Beschreibung
