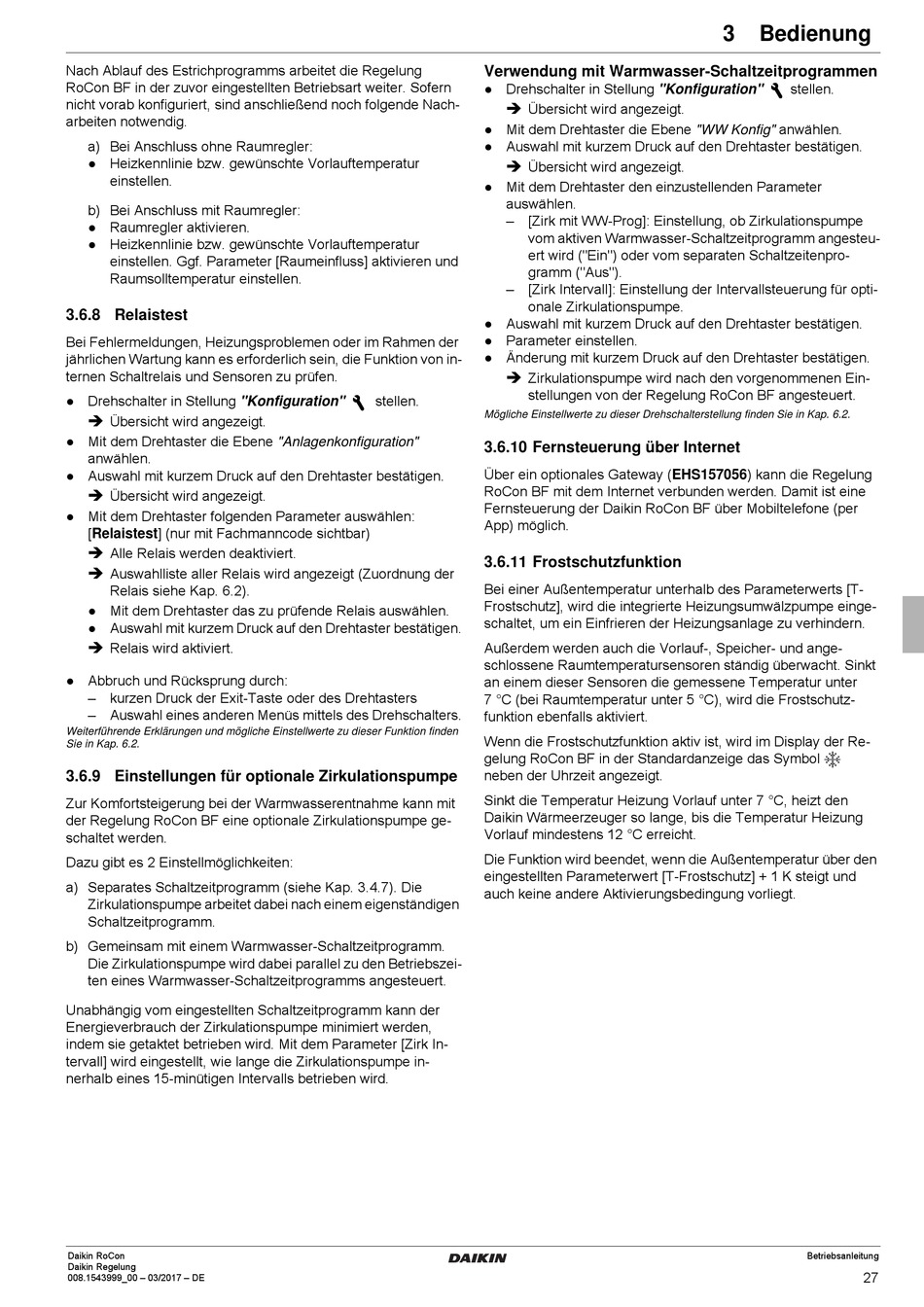

Nach Ablauf des Estrichprogramms arbeitet die Regelung
RoCon BF in der zuvor eingestellten Betriebsart weiter. Sofern
nicht vorab konfiguriert, sind anschließend noch folgende Nach-
arbeiten notwendig.
a) Bei Anschluss ohne Raumregler:
● Heizkennlinie bzw. gewünschte Vorlauftemperatur
einstellen.
b) Bei Anschluss mit Raumregler:
● Raumregler aktivieren.
● Heizkennlinie bzw. gewünschte Vorlauftemperatur
einstellen. Ggf. Parameter [Raumeinfluss] aktivieren und
Raumsolltemperatur einstellen.

3.6.8 Relaistest

Bei Fehlermeldungen, Heizungsproblemen oder im Rahmen der
jährlichen Wartung kann es erforderlich sein, die Funktion von in-
ternen Schaltrelais und Sensoren zu prüfen.
● Drehschalter in Stellung "Konfiguration"

Übersicht wird angezeigt.
● Mit dem Drehtaster die Ebene "Anlagenkonfiguration"
anwählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Übersicht wird angezeigt.
● Mit dem Drehtaster folgenden Parameter auswählen:
[Relaistest] (nur mit Fachmanncode sichtbar)

Alle Relais werden deaktiviert.

Auswahlliste aller Relais wird angezeigt (Zuordnung der
Relais siehe Kap. 6.2).
● Mit dem Drehtaster das zu prüfende Relais auswählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Relais wird aktiviert.
● Abbruch und Rücksprung durch:
– kurzen Druck der Exit-Taste oder des Drehtasters
– Auswahl eines anderen Menüs mittels des Drehschalters.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kap. 6.2.
3.6.9 Einstellungen für optionale Zirkulationspumpe
Zur Komfortsteigerung bei der Warmwasserentnahme kann mit
der Regelung RoCon BF eine optionale Zirkulationspumpe ge-
schaltet werden.
Dazu gibt es 2 Einstellmöglichkeiten:
a) Separates Schaltzeitprogramm (siehe Kap. 3.4.7). Die
Zirkulationspumpe arbeitet dabei nach einem eigenständigen
Schaltzeitprogramm.
b) Gemeinsam mit einem Warmwasser-Schaltzeitprogramm.
Die Zirkulationspumpe wird dabei parallel zu den Betriebszei-
ten eines Warmwasser-Schaltzeitprogramms angesteuert.
Unabhängig vom eingestellten Schaltzeitprogramm kann der
Energieverbrauch der Zirkulationspumpe minimiert werden,
indem sie getaktet betrieben wird. Mit dem Parameter [Zirk In-
tervall] wird eingestellt, wie lange die Zirkulationspumpe in-
nerhalb eines 15-minütigen Intervalls betrieben wird.
Daikin RoCon
Daikin Regelung
008.1543999_00 – 03/2017 – DE
Verwendung mit Warmwasser-Schaltzeitprogrammen
● Drehschalter in Stellung "Konfiguration"

Übersicht wird angezeigt.
● Mit dem Drehtaster die Ebene "WW Konfig" anwählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Übersicht wird angezeigt.
● Mit dem Drehtaster den einzustellenden Parameter
auswählen.
– [Zirk mit WW-Prog]: Einstellung, ob Zirkulationspumpe
vom aktiven Warmwasser-Schaltzeitprogramm angesteu-
ert wird ("Ein") oder vom separaten Schaltzeitenpro-
gramm ("Aus").
– [Zirk Intervall]: Einstellung der Intervallsteuerung für opti-
onale Zirkulationspumpe.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
● Parameter einstellen.
● Änderung mit kurzem Druck auf den Drehtaster bestätigen.

Zirkulationspumpe wird nach den vorgenommenen Ein-
stellungen von der Regelung RoCon BF angesteuert.
stellen.
Mögliche Einstellwerte zu dieser Drehschalterstellung finden Sie in Kap. 6.2.
3.6.10 Fernsteuerung über Internet
Über ein optionales Gateway (EHS157056) kann die Regelung
RoCon BF mit dem Internet verbunden werden. Damit ist eine
Fernsteuerung der Daikin RoCon BF über Mobiltelefone (per
App) möglich.

3.6.11 Frostschutzfunktion

Bei einer Außentemperatur unterhalb des Parameterwerts [T-
Frostschutz], wird die integrierte Heizungsumwälzpumpe einge-
schaltet, um ein Einfrieren der Heizungsanlage zu verhindern.
Außerdem werden auch die Vorlauf-, Speicher- und ange-
schlossene Raumtemperatursensoren ständig überwacht. Sinkt
an einem dieser Sensoren die gemessene Temperatur unter
7 °C (bei Raumtemperatur unter 5 °C), wird die Frostschutz-
funktion ebenfalls aktiviert.
Wenn die Frostschutzfunktion aktiv ist, wird im Display der Re-
gelung RoCon BF in der Standardanzeige das Symbol
neben der Uhrzeit angezeigt.
Sinkt die Temperatur Heizung Vorlauf unter 7 °C, heizt den
Daikin Wärmeerzeuger so lange, bis die Temperatur Heizung
Vorlauf mindestens 12 °C erreicht.
Die Funktion wird beendet, wenn die Außentemperatur über den
eingestellten Parameterwert [T-Frostschutz] + 1 K steigt und
auch keine andere Aktivierungsbedingung vorliegt.
