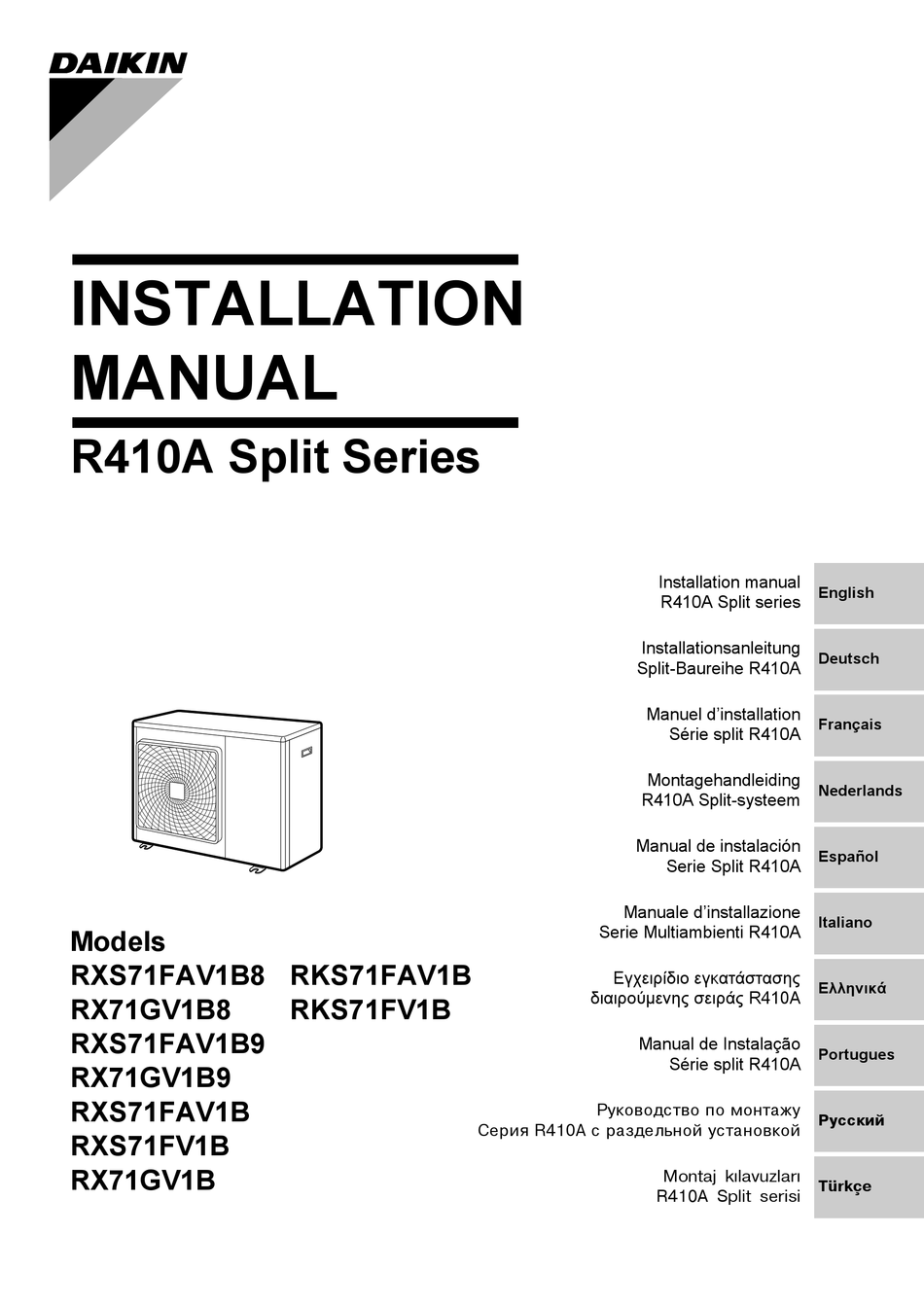

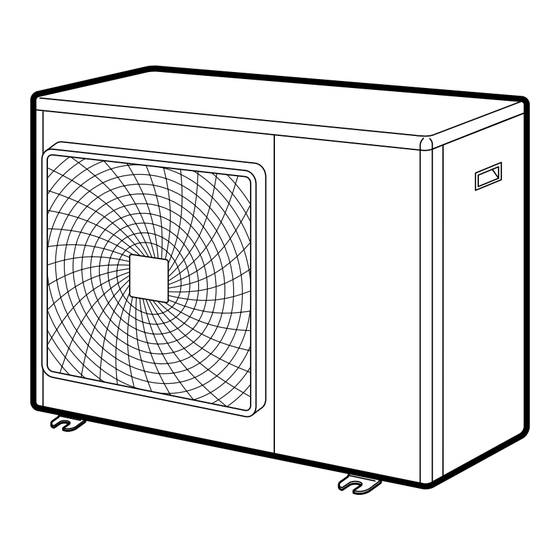

- Seite 1 Série split R410A Montagehandleiding Nederlands R410A Split-systeem Manual de instalación Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Models RXS71FAV1B8 RKS71FAV1B Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A RX71GV1B8 RKS71FV1B RXS71FAV1B9 Manual de Instalação Portugues Série split R410A RX71GV1B9 RXS71FAV1B Рóêоводство...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG... Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Vorsichtsmaßnahmen Für Die Wahl Des Montageortes
• Diese Anlage ist konzipiert für die Benutzung durch Experten oder geschulte Benutzer in Geschäftsstellen, in der Leicht- industrie und in landwirtschaftlichen Betrieben sowie zur kommerziellen Verwendung oder in Haushalten durch Laien. • Der Schalldruckpegel liegt unter 70 dB (A). Zubehör Mit dem Außengerät mitgeliefertes Zubehör: (A) Installierungshandbuch... -
Seite 4: Vorsichtsmassnahmen Bei Der Installation
Installationszeichnungen für das Außengerät Maximal zulässige Länge Min. zulässige Länge 1,5m Maximal zulässige Höhe Für eine Kühlmittelrohrlänge 20g/m über 10m erforderliches zusätzliches Kühlmittel. Gasrohr Außendurchmesser 15,9mm Flüssigkeitsrohr Außendurchmesser 6,4mm Die Wärmeisolierung von Achten Sie darauf, die angemessene Menge zusätzliches unten nach oben mit Kühlmittel zuzugeben. -
Seite 5: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die nachfolgenden Richtlinien für die Installierung. • Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen. Bei Wand auf eine Seite Bei Wänden an zwei Seiten Mehr als 100... - Seite 6 Installation des Außengeräts Aufweiten des rohrendes (Genau rechtwinklig 1) Schneiden Sie das Rohrende mit einem Rohr- schneiden.) Grat entfernen. schneider ab. Aufweiten 2) Entfernen Sie Grat mit der Schnittfläche nach Genau in der nachfolgend gezeigten Position einsetzen. unten, damit keine Metallspäne in das Rohr ein- Bördelwerkzeug für R410A Herkömmliches Bördelwerkzeug treten.
- Seite 7 Absaugen von luft und prüfen auf lecken von gas • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Dichtigkeit geprüft werden. WARNUNG 1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf. 2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich.
- Seite 8 Installation des Außengeräts Wiedereinfüllen Des Kühlmittels Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kältemittel in flüssiger Form vom Gasrohr her ein. Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammenset- zung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen.
-
Seite 9: Abpump-Verfahren
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses Leerzupumpen. 1) Entfernen Sie den Deckel des Flüssigkeits- und Gas- Wartungsanschluß Absperrventils. 2) Lassen Sie das Gerät im “erzwungenen” Kühlbetrieb laufen. Sechskant- Imbusschlüssel 3) Schließen Sie nach fünf bis zehn Minuten mit einem Sechskant-Imbusschlüssel das Flüssigkeits-Absperrventil. - Seite 10 Verkabelung WARNUNG 1) Verwenden Sie keine abgezweigten Kabel, Unterstutzungskabel,Verlangerungskabel oder sternformige Anschlusse, da diese Uberhitzung, einen elektrischen Schlag oder einen Brand verursachen konnen. 2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe, etc. von der Anschlusseinheit nicht.) Ansonsten kann ein Stromschlag oder ein Brand die Folge sein. 3) Vergessen Sie nicht, eine Erdschluss-Sicherung zu installieren.
-
Seite 11: Probelauf Und Endkontrolle
ACHTUNG Denken Sie beim Anschließen der Verbindungskabel mit nur einadrigen Kabeldrähten an die Klemmenleiste daran, die abisolierten Enden einzudrehen. Fehlerhaft ausgeführte Arbeiten können zu Hitzeentwicklung und Bränden führen. Abisolieren des Kabels an der Anschlßleiste 3) Ziehen Sie am Kabel und überzeugen Sie sich davon, dass es nicht getrennt wird. Befestigen Sie dann das Kabel mit einem Kabelstopper. Probelauf und Endkontrolle Probebetrieb und Prüfung 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß... - Seite 12 Two-dimensional bar code is a code for manufacturing. 3P188780-2N M12B051A (1309) HT...
