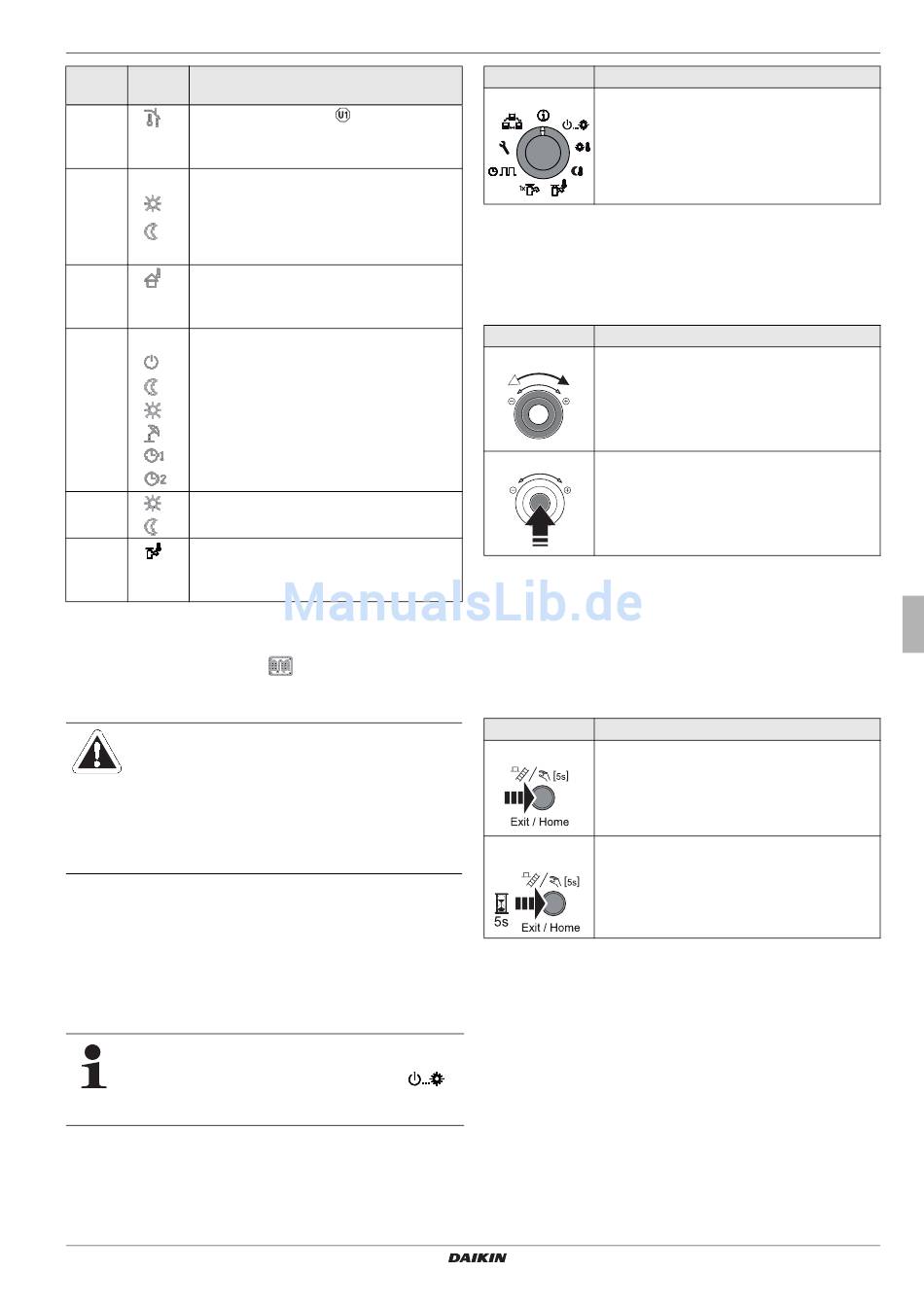

Position Symbol
Bild 3-2
5 Raumtemperaturfühler
Darunter wird die aktuelle Raumtemperatur
angezeigt.
6 Status Heizkreis
– Heizkreis aktiv (Raumheizfunktion)
– Heizkreis nicht aktiv (momentan kein
Wärmetransport im Heizkreis)
7 Außentemperaturfühler
Darunter wird aktuelle Außentemperatur
angezeigt.
8 Aktuelle Betriebsart (siehe Kap. 3.4.2)
Bereitschaft aktiv
Absenken aktiv
Heizen aktiv
Sommer aktiv
Automatik 1 aktiv
Automatik 2 aktiv
9 Warmwasserbereitung aktiv
Warmwasserbereitung nicht aktiv
10 Status Warmwasserheizkreis
Darunter wird die aktuelle Speichertempe-
ratur t
DHW1
Tab. 3-1 Erklärung Display-Symbole
Bei aktivierter Estrichfunktion (siehe Kap. 3.6.7) wird in der
oberen Displayzeile das Symbol

3.2.2 Bedienelemente

VORSICHT!
Die Bedienelemente der Regelung niemals mit
einem harten, spitzen Gegenstand betätigen.
Dies kann zur Beschädigung und zu Fehlfunk-
tionen der Regelung führen.
Sind für bestimmte Funktionen spezielle Tastenkombinationen
oder längere Tastendrücke erforderlich, wird im jeweiligen Ab-
schnitt dieser Anleitung gesondert darauf hingewiesen.
Drehschalter
Mit dem Drehschalter können häufig benötigte Funktionen und
Einstellmöglichkeiten schnell und direkt angewählt werden
(Hauptfunktionsebene).
Unabhängig von der Stellung des Drehschalters ar-
beitet der Daikin Wärmeerzeuger nach der Betriebsart,
welche in der Schalterstellung "Betriebsart"
eingestellt oder welche durch ein Sonderprogramm ak-
tiviert wurde.
Daikin RoCon
Daikin Regelung
008.1543999_00 – 03/2017 – DE
Erklärung
angezeigt.
angezeigt.
Aktion
Drehen
Direktanwahl der dieser Schalterstellung
zugewiesenen Hauptfunktionsebene.
Tab. 3-2 Funktion des Drehschalters
Drehtaster
Mit dem Drehtaster kann in den jeweiligen Ebenen navigiert, der
Einstellwert angewählt, verändert und mit kurzem Tastendruck
diese Änderung übernommen werden.
Aktion
Drehen
Nach rechts (+): zunehmende Verstellung
Nach links (–): abnehmende Verstellung
Antippen
Auswahl bestätigen, Einstellung überneh-
men, Funktion ausführen.
Tab. 3-3 Funktionen des Drehtasters
Exit-Taste
Mit dieser Taste kann innerhalb eines Menüpunktes zur vorher-
gehenden Anzeige zurückgesprungen bzw. eine Funktion /
Eingabe abgebrochen werden.
Mittels dieser Taste kann auch die Sonderebene (siehe Kap. 3.5)
aufgerufen werden.
Aktion
Kurz antippen.
– Rücksprung zur vorherigen Anzeige bzw.
zur vorherigen Ebene oder
– Abbruch einer Sonderfunktion bzw. eines
einmaligen aktiven Zeitprogramms
Mehr als 5 s drü-
– Sonderebene wird aufgerufen.
cken.
Tab. 3-4 Funktionen der Exit-Taste
3 x Bedienung
Resultat
Resultat
Resultat
