Heizgeräts beeinträchtigen und/oder ernsthafte oder tödliche Verletzungen des Benutzers verur- sachen. ● Arbeiten am Daikin Wärmeerzeuger (wie z. B. Einrichtung, Inspektion, Anschluss und erste Inbetriebnahme) dürfen nur von Personen durchgeführt werden, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolg- reich absolviert, sowie an fachlichen, von der jeweils zuständigen Behörde anerkannten Fortbil-...
Installations- und Bedie- Sach- und Umweltschäden und leichten Verlet- nungsanleitung. zungen führen. – Bei Anschluss eines anderen Daikin Wär- meerzeugers oder von optionalem Zubehör: Dieses Symbol kennzeichnet Anwender- die dazugehörige Installations- und Betriebs- tipps und besonders nützliche Informatio- anleitung.
Daikin Öl- und Gas-Brennwert-Heizgeräten ver- wendet werden, die für das Daikin Regelungs- system RoCon freigegeben sind. Die Daikin Re- gelung RoCon BF darf nur gemäß den Angaben dieser Anleitung betrieben werden. Jede andere oder darüber hinausgehende Ver- wendung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden trägt das Risiko...

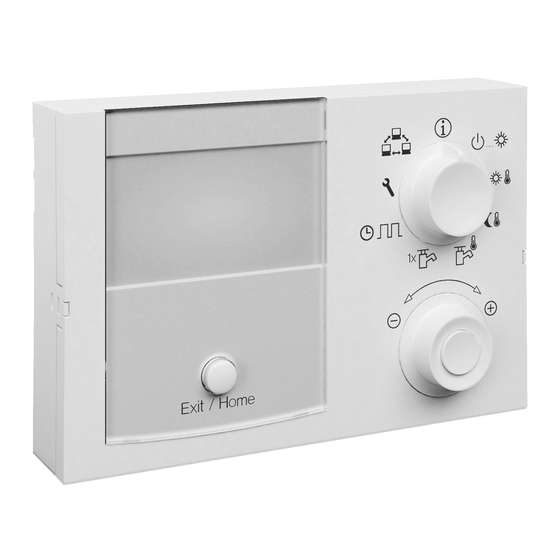

Die Regelung RoCon BF ist Bestandteil des Kessel- onsanleitung des Daikin Wärmeerzeugers beschrieben. schaltfelds in Daikin Wärmeerzeugern. Bestimmte Menüpunkte der Regelung RoCon BF sind nur für Sie besteht aus der Schaltfeldplatine, an die Aktoren den Heizungsfachmann zugänglich. Diese Sicherheitsmaß- und Sensoren sowie weitere Komponenten des Daikin Rege- nahme gewährleistet, dass es im Anlagenbetrieb nicht zu uner-...
Weiß: Standardbeleuchtung, normale Betriebsanzeige. Durch Kontakt von Wasser mit elektrischen Rot: Fehlerstatus, je nach Art des Fehlers funktioniert der Daikin Wärmeerzeuger mit Einschränkungen weiter. Bauteilen kann es zu einem Stromschlag, Grün: Bedienmodus mit Betreiberberechtigung. sowie zu lebensgefährlichen Verletzungen und Blau: Bedienmodus mit Fachmannberechtigung.
Mit dem Drehschalter können häufig benötigte Funktionen und Einstellmöglichkeiten schnell und direkt angewählt werden (Hauptfunktionsebene). Unabhängig von der Stellung des Drehschalters ar- beitet der Daikin Wärmeerzeuger nach der Betriebsart, welche in der Schalterstellung "Betriebsart" eingestellt oder welche durch ein Sonderprogramm ak- tiviert wurde.
Bedienung Die Betriebsarten können durch Zusatzfunktionen beeinflusst 3.3 Bedienkonzept werden, wie: Das Bedienkonzept der Regelung RoCon BF ist so aufgebaut, – Witterungsgeführte Vorlauftemperaturregelung dass häufig benötigte Einstellmöglichkeiten schnell und direkt in – Schaltzeitprogramme der Hauptfunktionsebene (Auswahl mittels Drehschalter) zu- – Einstellung des Temperatursollwerts gänglich sind und weniger häufig benötigte Einstellmöglichkeiten...
Seite 11
Übersicht Betriebsdaten anzeigen Wasserdruck In der Informationsebene "Übersicht" werden auf dem Display der Regelung RoCon BF die aktuellen Betriebsdaten des Daikin Wärmeerzeugers angezeigt. Die Anzeige der Betriebsdaten ist auf mehrere Bildschirmseiten aufgeteilt. Durch Verstellen des Drehtasters wird zwischen den Bildschirmseiten navigiert.
● Bei nicht entleerter Heizungsanlage, muss bei Frostgefahr die Strom- und Brennstoff- versorgung sichergestellt und der Netzschalter eingeschaltet bleiben. In dieser Betriebsart wird der Daikin Wärmeerzeuger in den Stand-by-Betrieb versetzt. Die Frostschutzfunktion bleibt dabei Bild 3-6 Info-Werte anzeigen (Beispiel Anlagendruck) erhalten.
Seite 13
– es liegt kein Kommunikationsfehler zum Feuerungsauto- maten vor und Die in Tab. 3-6 angegebenen Widerstände funktionie- – der Daikin Wärmeerzeuger ist seit mindestens 10 min ein- ren in einem Toleranzfeld von 5%. Außerhalb dieser geschaltet. Toleranzfelder liegende Widerstände werden als offe- ner Eingang interpretiert.
Die Temperatureinstellungen für diese Zeitprogramme werden über die Sollwerteinstellungen "Raumsoll Tag" , "Raumsoll Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel- lung finden Sie in Kap. 6.7. vorgenommen. Nacht" und "WW Solltemp" Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Seite 15
Die Einstellung und die Eingabestruktur der Zeitpro- gramme sind identisch mit der für das Heizkreis-Zeit- programm (siehe auch Tab. 3-8). – 1 Zeitprogramm für eine optional angeschlossene Zirkula- tionspumpe mit jeweils 3 möglichen Schaltzyklen Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Seite 16
"Raumsoll Nacht" , im Parameter [T-Abwe- send] eingestellten Raum-Solltemperatur im Absenkbe- trieb gearbeitet. – Die Warmwasserbereitung wird nicht beeinflusst. – Das Zeitprogramm läuft über den eingestellten Zeitraum ab Aktivierung. Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
In der Drehschalterstellung "Konfiguration" erfolgen die denen Geräte und Bedienteile sind im Kap. 4.3 beschrieben. Grundeinstellung der Regelung RoCon BF sowie die Anlagekon- figuration für die Installationsumgebung des Daikin Wärmeerzeu- gers, des direkten Heizkreises, der Warmwasserbereitung und der ggf. optional angeschlossener Komponenten.
Seite 18
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es erforderlich sein, dass die Gerätesoftware aktualisiert werden muss, um die Terminalfunktion nutzen zu können. Wenden Sie sich hierzu bitte an das Daikin Service Team. Terminalbetrieb aktivieren / deaktivieren Voraussetzung: Dem Bedienteil RoCon B1 des Daikin Wärmeer- zeugers oder der Raumstation EHS157034 wurde eine gültige...
Wärmeerzeugers auf den im Parameter [Max T-WE] einge- Emissionsmessung stellten Wert begrenzt. Bei zusätzlich angeschlossenen externen Volllast Heizkreisen, versucht die Regelung RoCon BF die aktuelle Vor- lauftemperatur des Heizkreises auf Temperaturen zwischen 55 °C und 65 °C zu halten. Emissionsmessung Um den Wärmeerzeuger während der Emissions-...
([T-WW Soll 1]) geregelt. ● Wärmeerzeuger nach dem STB Test ausrei- Wird der Handbetrieb beendet, so schaltet die Regelung chend lang abkühlen lassen. RoCon BF automatisch in die Betriebsart „Bereitschaft“. VORSICHT! Sonderebene Überhitzungsgefahr während des STB Tests. Der Wärmeerzeuger und ein direkt am...
Die STB-Funktion schaltet bei unzulässig hoher Kesseltempe- 3.6 Spezielle Anlageneinstellungen ratur den Brenner ab und verriegelt ihn gegen automatisches Die Regelung RoCon BF ist bereits für den Daikin Wärmeer- Wiedereinschalten. zeuger grundkonfiguriert. Sie muss jedoch bei Inbetriebnahme Die Grenztemperaturen sind fest im Feuerungsautomaten des je- noch an optional angeschlossenes Zubehör und an die Installati-...
Heizkurve Estrich bzw. der Fußbodenaufbau beschädigt T-Vorlauf Tag werden. Konfiguration ● Vor Erstinbetriebnahme die Maximaltempe- Installation raturbegrenzung in der Regelung RoCon BF Anlagenkonfiguration (Parameter [Max T-Vorlauf]) vor Beginn der Heizkurve Emissionsmessung auf die maximal zulässige Anlagentemperatur einstellen. Konfiguration Mit der Heizkurve wird die Vorlauftemperatur abhängig von der jeweiligen Außentemperatur an die Gebäudebeschaffenheit an-...
Die Einstellung der Heizkurve und die Aktivierung der witterungs- geführten Vorlauftemperaturregelung für den zugeordneten Nach Ablauf des Programms (ca. 10 min) wird der Daikin Heizkreis erfolgen in gleicher Weise, wie zuvor beschrieben. Wärmeerzeuger in die Betriebsart "Bereitschaft" geschal- tet.
(a) oder die Werkseinstellungen automatisch zu laden (b). 3.6.6 Zurücksetzen auf Werkseinstellung (Reset) a) Drehtaster kurz drücken. Wenn der Daikin Wärmeerzeuger nicht mehr ordnungsgemäß Parameterübersicht der Ebene "Grundkonfiguration" funktioniert und keine andere Ursache für das Fehlverhalten fest- wird angezeigt und es können die Einstellungen entspre-...
Betrieb der Fußbodenheizung (Belegreif- auf Daikin Fußbodenheizungen bezogenes Aufheizprotokoll heizen) oder Maßnahmen wie das mechanische Trocknen er- finden Sie im Internetportal von Daikin. reicht werden. Das Funktionsheizen (identisch mit „Aufheizen“ in EN 1264, Ab- Jedes Belegreifheizen ist als extra Leistung nach VOB, ge- schnitt 5.2) gilt in diesem Sinne nicht als Aufheizvorgang zum Er-...
Seite 26
22 - 26 Tab. 3-10 Voreinstellungen Estrichprogramm Estrich Estrichprogramm Tag 1 25°C T-WE Estrich Tag 1 Tag 1 25°C T-WE Estrich Tag 1 Tag 1 26°C Bild 3-21 Estrichprogramm einstellen Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Über ein optionales Gateway (EHS157056) kann die Regelung ● Auswahl mit kurzem Druck auf den Drehtaster bestätigen. RoCon BF mit dem Internet verbunden werden. Damit ist eine Übersicht wird angezeigt. Fernsteuerung der Daikin RoCon BF über Mobiltelefone (per ●...
Um häufiges Takten des Brenners bei geringem Wärmebedarf stützung] = Ein) aktiviert, so wird die Energie im integrierten Raumheizung zu vermeiden, wurde die SmartStart-Funktion ent- Speicherbehälter der Daikin GCU compact genutzt, um die Hei- wickelt. zungsfunktion zu übernehmen. Bei ausreichend hoher Speicher- Dabei wird die Brennerlaufzeit nach einem Brennerstart bei temperatur bleibt der Brenner außer Betrieb.
(siehe Kap. 6). den CAN-Datenbus miteinander. Dazu sind die Schaltplatinen a) Wenn keine optionalen RoCon-Systemkomponenten an RoCon BE1 und die Bedienteile RoCon B1 des Daikin Wärmeer- den Daikin Wärmeerzeuger angeschlossen sind, zeugers, sowie ggf. die optionalen Systemkomponenten Raum- kommunizieren im RoCon-System nur die Schaltplatine station EHS157034 und Mischermodul EHS157068 über Daten-...
Seite 30
Tab. 4-1 Funktionelle Kennungen im RoCon-System Maximal 8 Wärmeerzeuger können im RoCon-System über den CAN-Datenbus verbunden sein. Mehrere in die Heizungsanlage eingebundene Wärmeerzeuger sind als Sonderanwendung zu betrachten. Ggf. Daikin Servicefachmann kontaktieren. Werden mehrere Bedienteile im RoCon-System einer Heizungs- Bei aktivierter Master-RoCon-Funktion wird mit der anlage eingebunden, sind noch weitere Parametereinstellungen Raumstation die Betriebsart des Wärmeerzeugers...
Standardanzeige der aktuellen Drehschalterstellung wird Einstellung der Benutzersprache angeboten. dargestellt. Danach wird bei dem Daikin Wärmeerzeuger abgefragt "Ver- ● Einstellungen bezüglich der Konfiguration für die Heizungs- wende Standardkonfig?". Normalerweise kann an dieser Stelle anlage am RoCon-Gerät anpassen (siehe Kap. 3.6).
- Blinkend: Interner Fehler (Fehlercode wird über CAN-Bus an zugeordnete Mit der Raumstation können allerdings nicht alle Funktionen Bedieneinheit übermittelt) (z. B. Handbetrieb, Zurücksetzen von Fehlern) des Daikin Wär- meerzeugers aktviert werden. - An: Unterspannung der internen Uhr nach Strom- ausfall (>10 h) LED grün...
(siehe Tab. 4-1). Falls Anpassungen vorgenommen werden müssen, ist der Wert des Parameters [WE Zuordnung] (siehe Kap. 6, Tab. 6-1) auf den gleichen Wert wie die Wärmeerzeugerkennung des Daikin Wärmeerzeugers einzustellen, welche den Mischerkreis dieses Mischermoduls versorgen soll. 4.4.4 Master-RoCon-Funktion...
Mischer: Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder eigenständige Mischerkreisregelung) Zusätzlich zu den obigen Funktionen kann die Raumstation grundsätzlich als Fernbedieneinheit des Daikin Wärmeerzeugers und des gesamten RoCon-Systems (mit aktivierter Terminalfunktion) verwendet werden (siehe Kap. 4.1 und 4.4.2). Master-RoCon Anzeige nur an angeschlossener Raumstation...
Seite 39
Einstellung der Heizkreiskennung für die Raumstation (siehe Kap. 4.1). Dieser Parame- ter legt fest, welcher Heizkreis damit bedient werden soll. Der direkte Heizkreis des Daikin Wärmeerzeugers ist standardmäßig auf die Heizkreis- kennung "0" eingestellt (siehe Tab. 6-16, Parameter [Konfig Direktkreis]).
Der Brenner geht erst wieder in Betrieb, wenn die Störung manuell entriegelt wurde. Dazu wird im Störungsfall ein Reset-Parameter in dieser Parameterebene hinzugefügt, welcher auf "Ein" gestellt und bestätigt werden muss. Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Überhitzen des Estrichs zu verhindern. Min T-Vorlauf Die ermittelte Vorlaufsolltemperatur des Heizkreises wird auf den hier eingestellten Minimal- 10 - 90 °C 10 °C 1 °C wert begrenzt. Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Ein: Speicherladepumpe wird erst eingeschaltet, wenn die Temperatur des Wärmeerzeugers die aktuelle Warmwasser-Solltemperatur um +5 K übersteigt. Die Speicherladepumpe wird abgeschaltet, wenn die Temperatur des Wärmeerzeugers die ak- tuelle Warmwasser-Solltemperatur unterschreitet. Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Summe aller Starts die im Feuerungsautomat des Wärmeerzeugers gespeichert sind. Brenner Laufz Gesamtlaufzeit des Brenners in Stunden, welche im Feuerungsautomat des Wärmeerzeugers gespeichert ist. Tab. 6-5 Parameter in Drehschalterstellung "Konfiguration", Ebene "Fachmann FA Konfig" Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
[T-WW Soll 1]. Nach Ablauf des Zeitraums schaltet die Regelung auf die zuvor aktive Betriebsart zurück. Die Warmwasserbereitung erfolgt auf den dann aktuellen Sollwert. Tab. 6-7 Parameter in Drehschalterstellung "WW Nachladung" Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Sollwert der Warmwassertemperatur in °C, welche für den 3. Schaltzeitzyklus der Zeitprogram- 10 - 70 °C 58 °C 1 °C me [Automatik 1] und [Automatik 2] gilt. Tab. 6-11 Parameter in Drehschalterstellung "WW Solltemp" Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Regler BM1/BE1 #X Aktivierung schaltet auf den Wärmeerzeuger mit der Buskennung X (siehe Kap. 6.12, Parameter [Buskennung WEZ]). Mischer #X Aktivierung schaltet auf das Mischermodul mit der Buskennung X (siehe Kap. 6.13.1, Parameter [HZK Zuordnung]). Tab. 6-13 Parameter in Drehschalterstellung "Fern-Einstellung" Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Tab. 6-14 Parameter in Drehschalterstellung "Info" Abhängig vom Gerätetyp, der Systemkonfiguration und vom Stand der Gerätesoftware können einzelne in Tab. 6-14 gelistete Informationsparameter nicht oder in einer anderen Parameterebene angezeigt werden. Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Slave 1 in autarker Betriebsweise. … Bei Einstellung der Werte "Slave 1" bis "Slave 8" arbeitet der Daikin Wärmeerzeuger als Heiz- Slave 8 modul und erwartet zur Anforderung einen optionalen Kaskadenregler. Die interne Warmwasserbereitung kann im Betrieb als Heizmodul nicht weiter verwendet wer- den.
Mischer: Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder eigenständige Mischerkreisregelung) Solar: Nicht anwendbar Zusätzlich zu den obigen Funktionen kann der Raumregler grundsätzlich als Fernbedie- neinheit für den Daikin Wärmeerzeuger und des gesamten RoCon-Systems (mit aktivier- ter Terminalfunktion) verwendet werden (siehe Kap. 4.4.2). Master-RoCon Einstellung der Hausmeisterfunktion...
Einstellung der Vorlaufsolltemperatur für den Heizkreis während der Absenkzeit bei Betriebs- art: [Automatik 1], [Automatik 2], [Absenken]. Max T-Vorlauf Die ermittelte Vorlaufsolltemperatur des Heizkreises wird auf den hier eingestellten Maximal- 20 - 70 °C 50 °C 1 °C wert begrenzt. Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Seite 51
Tab. 3-10 Ende des Estrichprogramms wird durch den 1. Tag mit der Sollwerteinstellung „- - - -“ definiert (siehe Kap. 3.6.7). Tab. 6-18 Parameter in Drehschalterstellung "Konfiguration", Ebene "Mischer Konfig" Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Anzeige einer aktuellen Fehlermeldung Voraussetzungen: Die Störungsursache ist beseitigt, der Brenner ist elektrisch angeschlossen. 7.1.2 Fehlerprotokoll auslesen 1. Daikin Wärmeerzeuger einschalten. Das Fehlerprotokoll kann in der "Sonderebene" ausgelesen werden (siehe Bild 7-2). 2. Exit-Taste (Bild 7-3) mindestens 5 s drücken.
Werkseinstellung zurück (siehe Kap. 3.6.6). FA Fehler Protokoll Protokoll Können Sie die Ursache der Störung nicht ermitteln, Daikin Ser- vicefachmann kontaktieren. Halten Sie dazu bitte die wesentlichen Gerätedaten bereit (Vorgehensweise siehe Bild 7-4): – Typ und Herstellnummer des Daikin Wärmeerzeugers Sonderebene (siehe Typenschild Wärmeerzeuger).
Temperaturskala, Soll- und Ist-Vorlauftemperatur werden angezeigt. Info 3. Mit dem Drehtaster die Soll-Vorlauftemperatur einstellen. Übersicht Der Daikin Wärmeerzeuger arbeitet manuell auf der ein- Wasserdruck gestellten Soll-Vorlauftemperatur. T-WE 4. Abbruch und Rücksprung durch erneuten Druck der Exit- Taste. Info...
EEPROM Fehler (Elektronikfehler). Bei Ruhestandskontrolle Fehler in der Flammenverstärkerauswertung festgestellt (Elektro- E226 nikfehler, Kurzschluss Ionisationselektrode oder -Kabel). E227 Interner Fehler des Feuerungsautomaten. Tab. 7-1 Fehlercodes verriegelnder Störungen (vom Feuerungsautomat erkennbar) Daikin RoCon Betriebsanleitung Daikin Regelung 008.1543999_00 – 03/2017 – DE...
Seite 56
Unzulässiger GPV-Offsetwert (Sicherheits-Gasregelblock defekt). Während Adaption, innerhalb der Toleranzzeit kein stabiler Zustand in der Teillast erreicht (Windeinfluss, Drehzahlschwankungen Gebläse). Tab. 7-2 Fehlercodes nicht verriegelnder Störungen (vom Feuerungsautomat erkennbar) Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
● Sensor / Temperaturfühler austauschen. E100 Abgastemperaturfühler Verriegelnder Fehler, wenn der Abgastemperaturfüh- ler bei diesem Wärmeerzeugertyp Pflicht ist (z. B. Daikin A1). Brennerfreigabe erfolgt erst, wenn die Stö- rung manuell entriegelt wurde. Temperaturfühler im Durch- ● Kabel, Klemm- und Steckverbindungen E128 Messwert außerhalb Messbereich, Sensor /...
Leitungsnetzen sinnvoll. In Systemen ohne Zirkulationsleitung tritt beim Zapf- vorgang zuerst das in der Entnahmeleitung abgekühlte Wasser aus, bis die Entnahmeleitung durch das nachströmende Warmwasser ausreichend aufgewärmt wurde. Betriebsanleitung Daikin RoCon Daikin Regelung 008.1543999_00 – 03/2017 – DE...
