Bedienung

3 Bedienung

3.1 Allgemeines

GEFAHR!
Durch Kontakt von Wasser mit elektrischen
Bauteilen kann es zu einem Stromschlag,
sowie zu lebensgefährlichen Verletzungen und
Verbrennungen kommen.
● Die Anzeigen und die Tasten der Regelung
vor Einwirkung von Nässe schützen.
● Zum Reinigen der Regelung ein trockenes
Baumwolltuch verwenden. Das Verwenden
von aggressiven Reinigungsmitteln und
anderen Flüssigkeiten kann zu Geräte-
schäden oder Stromschlag führen.

3.2 Anzeige- und Bedienelemente

1 Klartextdisplay
2 Stellung: Konfiguration
3 Stellung: Fern-Einstellung
4 Drehschalter
5 Stellung: Info
6 Stellung: Betriebsart

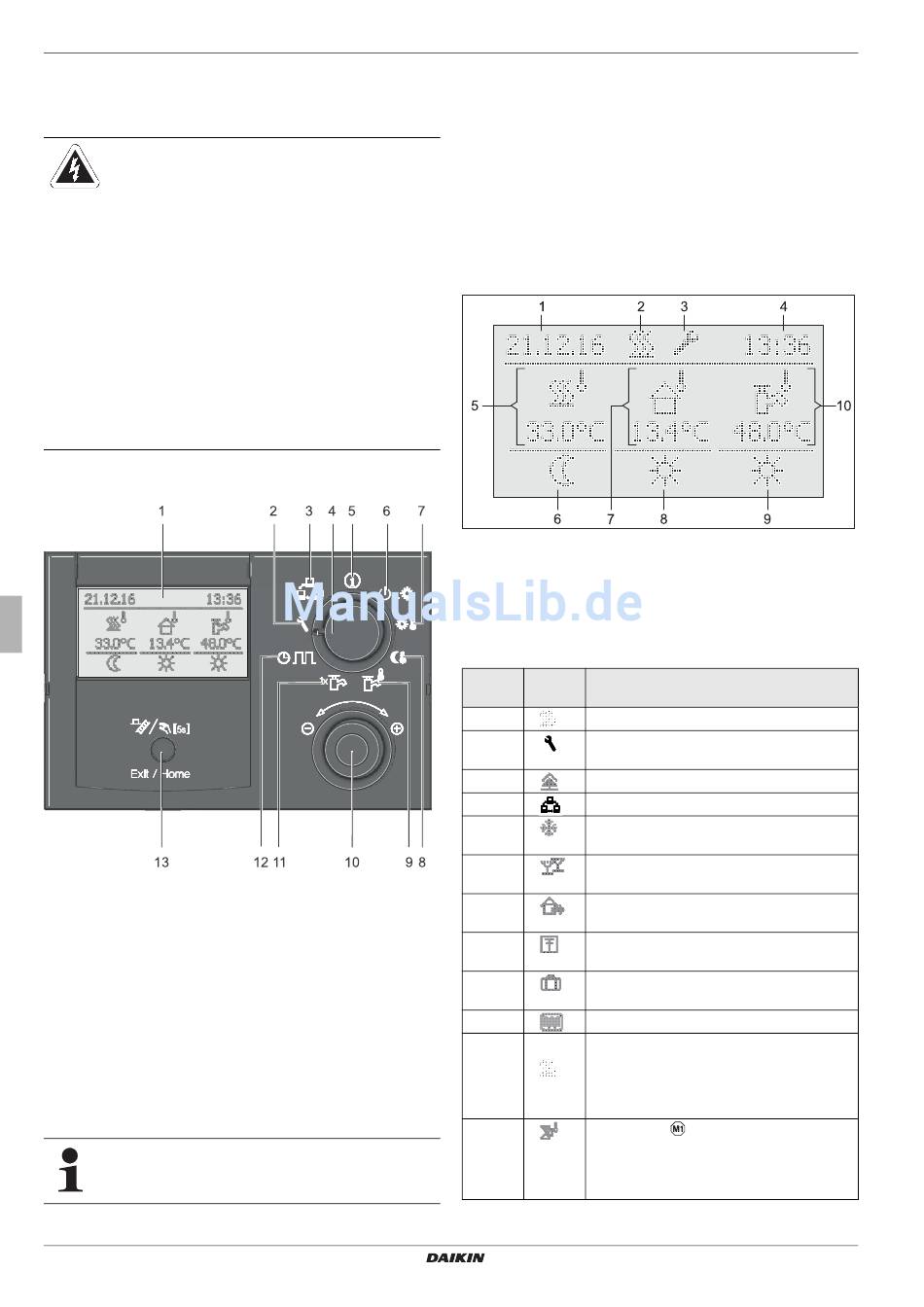

Bild 3-1 Anordnung Anzeige- und Bedienelemente

3.2.1 Displayanzeige

Alle Bedienschritte werden durch entsprechende Anzeigen in
einem farbig hinterleuchtetem Klartextdisplay unterstützt.
Die Menüführung kann in 7 Sprachen dargestellt werden (siehe
Kap. 3.4.8).
Störungen werden allgemein mit einem Fehlercode und
einer Klartext-Fehlermeldung im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kap. 7.
Betriebsanleitung
8
7 Stellung: Raumsoll Tag
8 Stellung: Raumsoll Nacht
9 Stellung: WW Solltemp
10 Drehtaster
11 Stellung: WW Nachladung
12 Stellung: Zeitprogramm
13 Exit-Taste
Die Farbe der Hintergrundbeleuchtung kennzeichnet den
Betriebsstatus und den Bedienmodus:
Weiß: Standardbeleuchtung, normale Betriebsanzeige.
Rot: Fehlerstatus, je nach Art des Fehlers funktioniert der
Daikin Wärmeerzeuger mit Einschränkungen weiter.
Grün: Bedienmodus mit Betreiberberechtigung.
Blau: Bedienmodus mit Fachmannberechtigung.
1 Anzeige Datum
2 Status Brenneraktivität
3 Anzeige Fachmann-Login
4 Anzeige Uhrzeit
5 Aktuelle Vorlauftemperatur
6 Status Heizkreis
Bild 3-2 Display der Regelung - Standardanzeige
Position Symbol
Bild 3-2
2 Wärmeanforderung aktiv
3 Zugriffsrechte Fachmann aktiv (siehe
Kap. 3.6.1)
2 / 3 Entlüftungsfunktion aktiv (siehe Kap. 3.6.4)
2 / 3 Terminalfunktion aktiv (siehe Kap. 3.4.9)
2 / 3 Frostschutzfunktion aktiv (siehe
Kap. 3.6.11)
2 / 3 Temporäres Zeitprogramm "Party" aktiv
(siehe Kap. 3.4.7)
2 / 3 Temporäres Zeitprogramm "Abwesend"
aktiv (siehe Kap. 3.4.7)
2 / 3 Temporäres Zeitprogramm "Feiertag" aktiv
(siehe Kap. 3.4.7)
2 / 3 Temporäres Zeitprogramm "Urlaub" aktiv
(siehe Kap. 3.4.7)
2 / 3 Estrichprogramm aktiv (siehe Kap. 3.6.7)
5 Direkter Heizkreis
– Bei Normalbetrieb wird darunter die
aktuelle Vorlauftemperatur t
zeigt.
5 Mischerkreis
Darunter wird die aktuelle Vorlauftempe-
ratur des zugeordneten Heizkreises ange-
zeigt.
7 Aktuelle Außentemperatur
8 Aktive Betriebsart
9 Status Warmwasserberei-
tung
10 Aktuelle Speichertemperatur
Erklärung
ange-
V1
