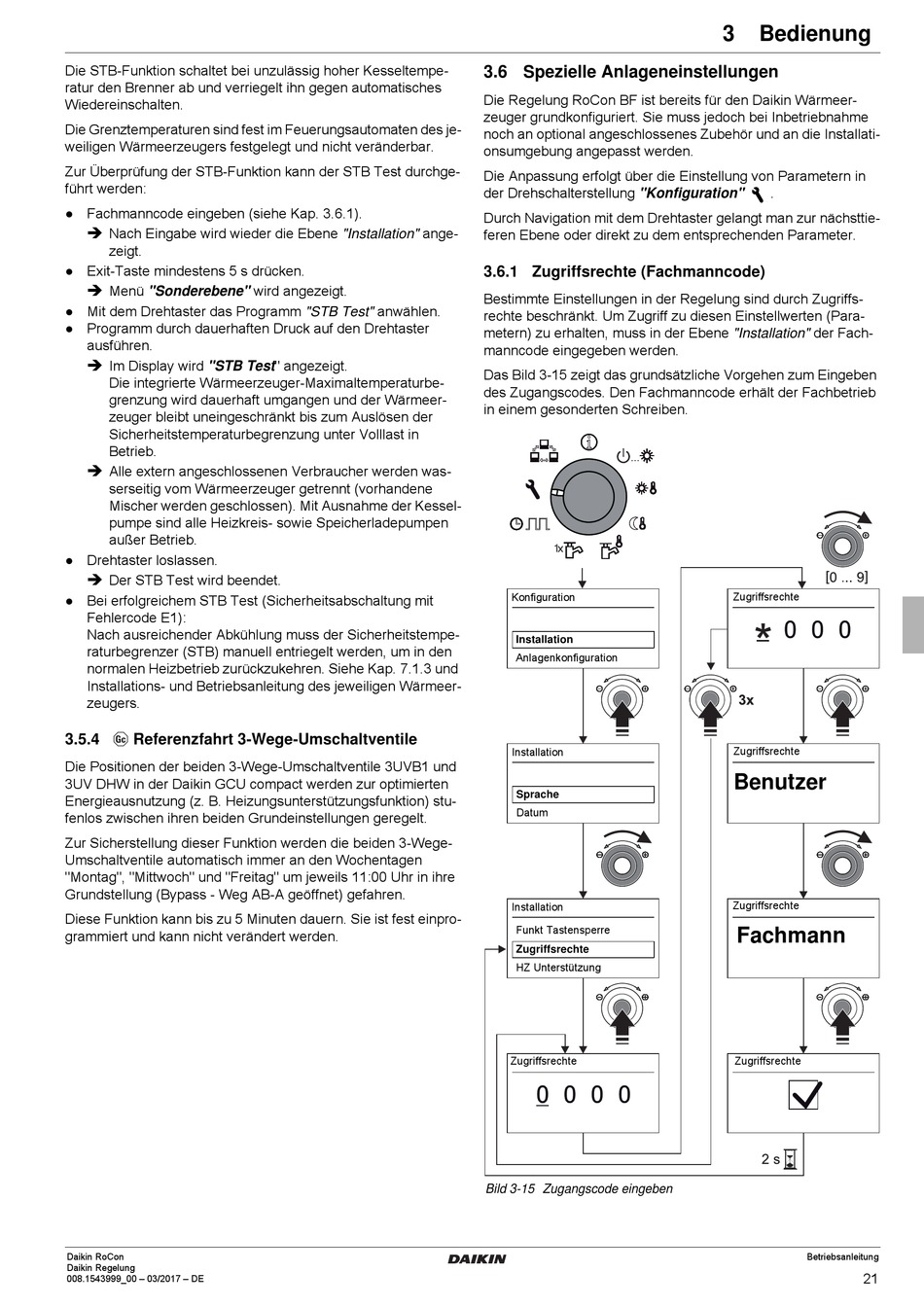

Die STB-Funktion schaltet bei unzulässig hoher Kesseltempe-
ratur den Brenner ab und verriegelt ihn gegen automatisches
Wiedereinschalten.
Die Grenztemperaturen sind fest im Feuerungsautomaten des je-
weiligen Wärmeerzeugers festgelegt und nicht veränderbar.
Zur Überprüfung der STB-Funktion kann der STB Test durchge-
führt werden:
● Fachmanncode eingeben (siehe Kap. 3.6.1).

Nach Eingabe wird wieder die Ebene "Installation" ange-
zeigt.
● Exit-Taste mindestens 5 s drücken.

Menü "Sonderebene" wird angezeigt.
● Mit dem Drehtaster das Programm "STB Test" anwählen.
● Programm durch dauerhaften Druck auf den Drehtaster
ausführen.

Im Display wird "STB Test" angezeigt.
Die integrierte Wärmeerzeuger-Maximaltemperaturbe-
grenzung wird dauerhaft umgangen und der Wärmeer-
zeuger bleibt uneingeschränkt bis zum Auslösen der
Sicherheitstemperaturbegrenzung unter Volllast in
Betrieb.

Alle extern angeschlossenen Verbraucher werden was-
serseitig vom Wärmeerzeuger getrennt (vorhandene
Mischer werden geschlossen). Mit Ausnahme der Kessel-
pumpe sind alle Heizkreis- sowie Speicherladepumpen
außer Betrieb.
● Drehtaster loslassen.

Der STB Test wird beendet.
● Bei erfolgreichem STB Test (Sicherheitsabschaltung mit
Fehlercode E1):
Nach ausreichender Abkühlung muss der Sicherheitstempe-
raturbegrenzer (STB) manuell entriegelt werden, um in den
normalen Heizbetrieb zurückzukehren. Siehe Kap. 7.1.3 und
Installations- und Betriebsanleitung des jeweiligen Wärmeer-
zeugers.
3.5.4

Referenzfahrt 3-Wege-Umschaltventile

Die Positionen der beiden 3-Wege-Umschaltventile 3UVB1 und
3UV DHW in der Daikin GCU compact werden zur optimierten
Energieausnutzung (z. B. Heizungsunterstützungsfunktion) stu-
fenlos zwischen ihren beiden Grundeinstellungen geregelt.
Zur Sicherstellung dieser Funktion werden die beiden 3-Wege-
Umschaltventile automatisch immer an den Wochentagen
"Montag", "Mittwoch" und "Freitag" um jeweils 11:00 Uhr in ihre
Grundstellung (Bypass - Weg AB-A geöffnet) gefahren.
Diese Funktion kann bis zu 5 Minuten dauern. Sie ist fest einpro-
grammiert und kann nicht verändert werden.
Daikin RoCon
Daikin Regelung
008.1543999_00 – 03/2017 – DE

3.6 Spezielle Anlageneinstellungen

Die Regelung RoCon BF ist bereits für den Daikin Wärmeer-
zeuger grundkonfiguriert. Sie muss jedoch bei Inbetriebnahme
noch an optional angeschlossenes Zubehör und an die Installati-
onsumgebung angepasst werden.
Die Anpassung erfolgt über die Einstellung von Parametern in
der Drehschalterstellung "Konfiguration"
Durch Navigation mit dem Drehtaster gelangt man zur nächsttie-
feren Ebene oder direkt zu dem entsprechenden Parameter.

3.6.1 Zugriffsrechte (Fachmanncode)

Bestimmte Einstellungen in der Regelung sind durch Zugriffs-
rechte beschränkt. Um Zugriff zu diesen Einstellwerten (Para-
metern) zu erhalten, muss in der Ebene "Installation" der Fach-
manncode eingegeben werden.
Das Bild 3-15 zeigt das grundsätzliche Vorgehen zum Eingeben
des Zugangscodes. Den Fachmanncode erhält der Fachbetrieb
in einem gesonderten Schreiben.
Konfiguration
Installation
Anlagenkonfiguration
Installation
Sprache
Datum
Installation
Funkt Tastensperre
Zugriffsrechte
HZ Unterstützung
Zugriffsrechte
Bild 3-15 Zugangscode eingeben
3 x Bedienung
.
Zugriffsrechte
Zugriffsrechte
Benutzer
Zugriffsrechte
Fachmann
Zugriffsrechte
