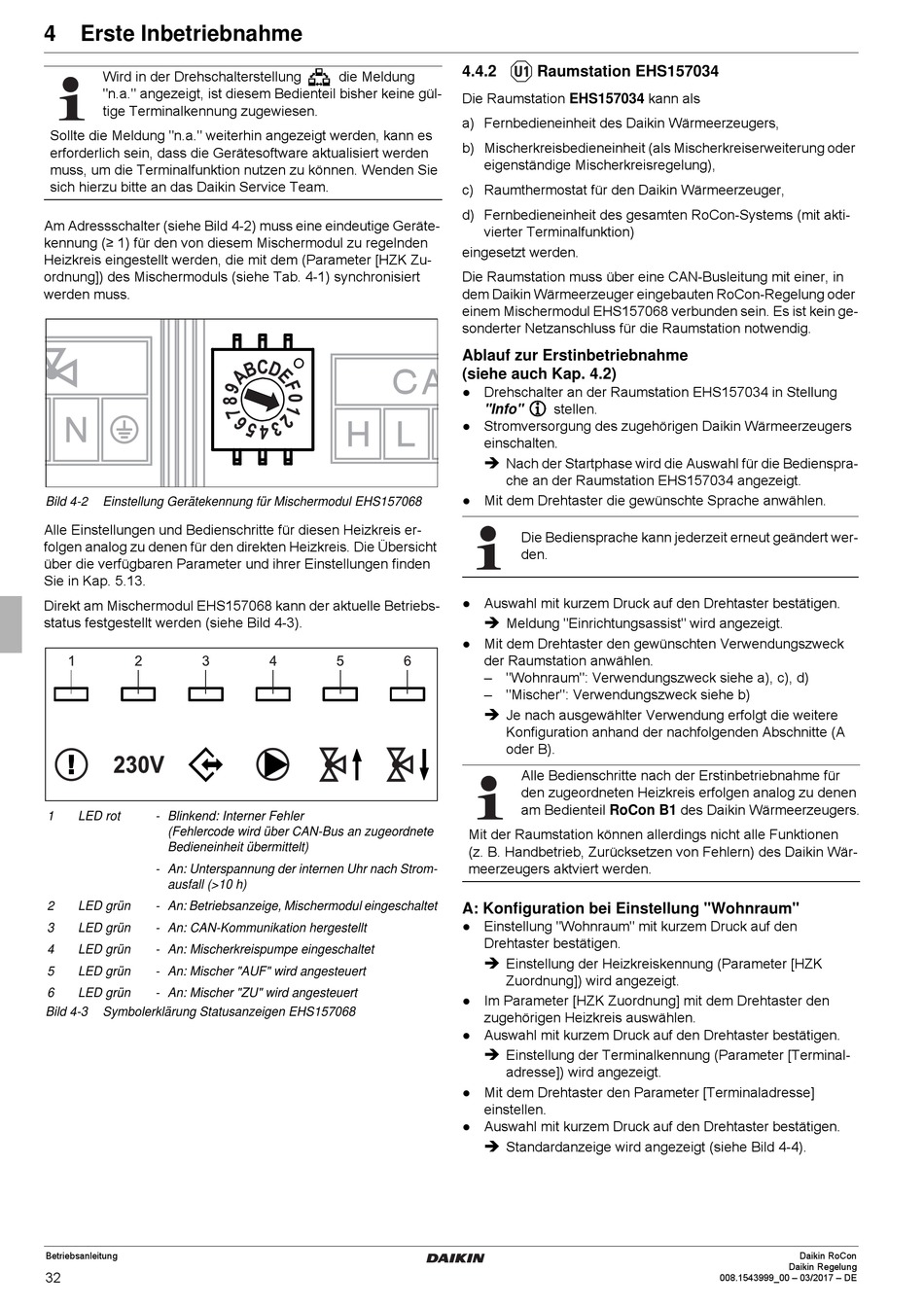

4 x Erste Inbetriebnahme
Wird in der Drehschalterstellung
"n.a." angezeigt, ist diesem Bedienteil bisher keine gül-
tige Terminalkennung zugewiesen.
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das Daikin Service Team.
Am Adressschalter (siehe Bild 4-2) muss eine eindeutige Geräte-
kennung (≥ 1) für den von diesem Mischermodul zu regelnden
Heizkreis eingestellt werden, die mit dem (Parameter [HZK Zu-
ordnung]) des Mischermoduls (siehe Tab. 4-1) synchronisiert
werden muss.
Bild 4-2 Einstellung Gerätekennung für Mischermodul EHS157068
Alle Einstellungen und Bedienschritte für diesen Heizkreis er-
folgen analog zu denen für den direkten Heizkreis. Die Übersicht
über die verfügbaren Parameter und ihrer Einstellungen finden
Sie in Kap. 5.13.
Direkt am Mischermodul EHS157068 kann der aktuelle Betriebs-
status festgestellt werden (siehe Bild 4-3).
1 LED rot - Blinkend: Interner Fehler
(Fehlercode wird über CAN-Bus an zugeordnete
Bedieneinheit übermittelt)
- An: Unterspannung der internen Uhr nach Strom-
ausfall (>10 h)
2 LED grün - An: Betriebsanzeige, Mischermodul eingeschaltet
3 LED grün - An: CAN-Kommunikation hergestellt
4 LED grün - An: Mischerkreispumpe eingeschaltet
5 LED grün - An: Mischer "AUF" wird angesteuert
6 LED grün - An: Mischer "ZU" wird angesteuert
Bild 4-3 Symbolerklärung Statusanzeigen EHS157068
Betriebsanleitung
32
4.4.2
die Meldung
Die Raumstation EHS157034 kann als
a) Fernbedieneinheit des Daikin Wärmeerzeugers,
b) Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder
c) Raumthermostat für den Daikin Wärmeerzeuger,
d) Fernbedieneinheit des gesamten RoCon-Systems (mit akti-
eingesetzt werden.
Die Raumstation muss über eine CAN-Busleitung mit einer, in
dem Daikin Wärmeerzeuger eingebauten RoCon-Regelung oder
einem Mischermodul EHS157068 verbunden sein. Es ist kein ge-
sonderter Netzanschluss für die Raumstation notwendig.
Ablauf zur Erstinbetriebnahme 
(siehe auch Kap. 4.2)
● Drehschalter an der Raumstation EHS157034 in Stellung
● Stromversorgung des zugehörigen Daikin Wärmeerzeugers
● Mit dem Drehtaster die gewünschte Sprache anwählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
● Mit dem Drehtaster den gewünschten Verwendungszweck

Mit der Raumstation können allerdings nicht alle Funktionen
(z. B. Handbetrieb, Zurücksetzen von Fehlern) des Daikin Wär-
meerzeugers aktviert werden.
A: Konfiguration bei Einstellung "Wohnraum"
● Einstellung "Wohnraum" mit kurzem Druck auf den
● Im Parameter [HZK Zuordnung] mit dem Drehtaster den
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
● Mit dem Drehtaster den Parameter [Terminaladresse]
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Raumstation EHS157034

eigenständige Mischerkreisregelung),
vierter Terminalfunktion)
stellen.
"Info"
einschalten.

Nach der Startphase wird die Auswahl für die Bedienspra-
che an der Raumstation EHS157034 angezeigt.
Die Bediensprache kann jederzeit erneut geändert wer-
den.

Meldung "Einrichtungsassist" wird angezeigt.
der Raumstation anwählen.
– "Wohnraum": Verwendungszweck siehe a), c), d)
– "Mischer": Verwendungszweck siehe b)

Je nach ausgewählter Verwendung erfolgt die weitere
Konfiguration anhand der nachfolgenden Abschnitte (A
oder B).
Alle Bedienschritte nach der Erstinbetriebnahme für
den zugeordneten Heizkreis erfolgen analog zu denen
am Bedienteil RoCon B1 des Daikin Wärmeerzeugers.
Drehtaster bestätigen.

Einstellung der Heizkreiskennung (Parameter [HZK
Zuordnung]) wird angezeigt.
zugehörigen Heizkreis auswählen.

Einstellung der Terminalkennung (Parameter [Terminal-
adresse]) wird angezeigt.
einstellen.

Standardanzeige wird angezeigt (siehe Bild 4-4).
