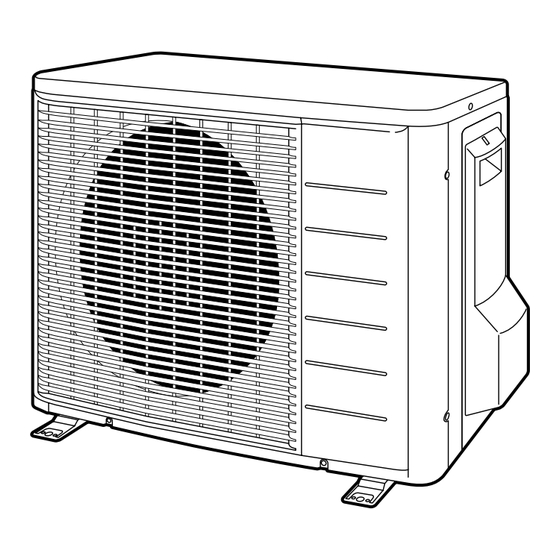

Daikin RXS42K2V1B Installationsanleitung
Split-baureihe r410a
Inhaltsverzeichnis
Quicklinks
INSTALLATION
MANUAL
R410A Split Series
Models
RXS42K2V1B
RXS42J2V1B
RKS42J2V1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin RXS42K2V1B
Inhaltszusammenfassung für Daikin RXS42K2V1B
- Seite 1 Manual de instalación Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Models Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A RXS42K2V1B RKS42J2V1B RXS42J2V1B Manual de Instalação Portugues Série split R410A Рóêоводство по монтажó Рóссêий Серия R410A с раздельной óстановêой Montaj kýlavuzlarý...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ...Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Vorsichtsmaßnahmen Zur Wahl Des Montageortes
Zubehör Mit dem Außengerät mitgeliefertes Zubehör: (A) Installationsanleitung (B) Ablassschraube (Wärmepumpenmodell) (C) Kältemittelfüllungsetikett In der unteren Verpackung. (D) Mehrsprachiges Etikett für fluorierte Treibhausgase Vorsichtsmaßnahmen zur Wahl des Montageortes 1) Der Aufstellungsort muss stabil sein, um das Gewicht des Geräts tragen zu können, und darf durch die Vibrationen nicht ins Schwingen gebracht werden, so dass die Betriebsgeräusche nicht verstärkt werden können. -
Seite 4: Installationszeichnungen Für Das Außengerät
Installationszeichnungen für das Außengerät Max. zulässige Länge Min. zulässige Länge 1,5m Max. zulässige Höhe Das Isolationsrohr von unten Für eine nach oben mit Schutzband Kältemittelrohrlänge umwickeln. 20g/m über 10m erforderliches zusätzliches Kältemittel. Gasrohr Außendurchmesser 9,5mm Flüssigkeitsrohr Außendurchmesser 6,4mm Achten Sie darauf, die angemessene Menge zusätzliches Kältemittel zuzugeben. Wenn dies nicht erfolgt, kann die Leistung verringert sein. -
Seite 5: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteintritts- oder -austrittspfad des Außengeräts eine Wand oder ein sonstiges Hindernis befindet, befolgen Sie die nachfolgenden Richtlinien für die Installation. • Für alle im Folgenden dargestellten Installationsmuster sollte die Wandhöhe auf der Eintrittsseite höchstens 1200mm betragen. Wand auf einer Seite Wände auf zwei Seiten Mehr als 50... -
Seite 6: Bördeln Des Rohrendes
Bördeln des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau rechtwinklig schneiden.) Grate entfernen. Rohrschneider ab. 2) Entfernen Sie Grate mit der Schnittfläche nach Bördelung Genau in der nachfolgend gezeigten Position einsetzen. unten, damit keine Metallspäne in das Rohr Bördelwerkzeug für R410A Herkömmliches Bördelwerkzeug eintreten. -
Seite 7: Entlüftung Und Überprüfung Auf Gaslecks
Installation des Außengeräts Entlüftung und Überprüfung auf Gaslecks • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Gaslecks geprüft werden. WARNUNG • Geben Sie keine anderen Substanzen als das festgelegte Kältemittel (R410A) in den Kühlkreislauf. •... -
Seite 8: Nachfüllen Von Kältemittel
Nachfüllen von Kältemittel Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kältemittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kältemittel in flüssiger Form vom Gasrohr her ein. Es handelt sich um ein gemischtes Kältemittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammensetzung des Kältemittels führen und die einwandfreie Funktion beeinträchtigen. -
Seite 9: Zwangskühlbetrieb
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses leer zu pumpen. 1) Entfernen Sie die Ventilkappe des Flüssigkeits- und Gas-Absperrventils. 2) Lassen Sie das Gerät im Zwangskühlbetrieb laufen. Sechskantschlüssel 3) Schließen Sie das Flüssigkeitsabsperrventil nach 5 bis 10 Minuten mit einem Flüssigkeits- Sechskantschlüssel. -
Seite 10: Anlagen-Einstellschalter (Kühlen Bei Niedriger Außentemperatur)
Anlagen-Einstellschalter (Kühlen bei niedriger Außentemperatur) Diese Funktion ist nur für Anlagen vorgesehen (wenn die Klimatisierung auf Geräte (z. B. Computer) abgezielt ist). Benutzen Sie sie keinesfalls in einer Wohnung oder einem Büro (in Räumen, in denen sich Personen aufhalten). ■ Das Durchtrennen von Jumper 4 (J4) auf der Platine erweitert den Betriebsbereich auf bis zu –15°C. Er stellt jedoch den Betrieb ein, wenn die Außentemperatur unter –20°C abfällt, und startet erneut, wenn die Temperatur wieder ansteigt 1) Nehmen Sie die 2 Schrauben an der Seite ab, ebenso wie die Deckplatte des Außengeräts. -
Seite 11: Verkabelung
Verkabelung WARNUNG • Verwenden Sie keine angezapften Drähte, Litzendrähte, Verlängerungskabel oder sternförmige Anschlüsse, da diese Überhitzung, einen elektrischen Schlag oder einen Brand verursachen können. • Verwenden Sie im Gerät keine vor Ort gekauften Elektroteile. (Verzweigen Sie die Stromversorgung für die Entwässerungspumpe, etc. - Seite 12 Probelauf und Prüfung Probelauf und Prüfung 1-1 Messen Sie die Versorgungsspannung, und stellen Sie sicher, dass sie im vorgeschriebenen Bereich liegt. 1-2 Der Probelauf sollte entweder im Kühl- oder Heizmodus durchgeführt werden. ■ Für Wärmepumpe • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur, und im Heizmodus die höchste programmierbare Temperatur.
- Seite 13 Two-dimensional bar code is a code for manufacturing. 3P203824-12L M12B149 (1210) HT...
