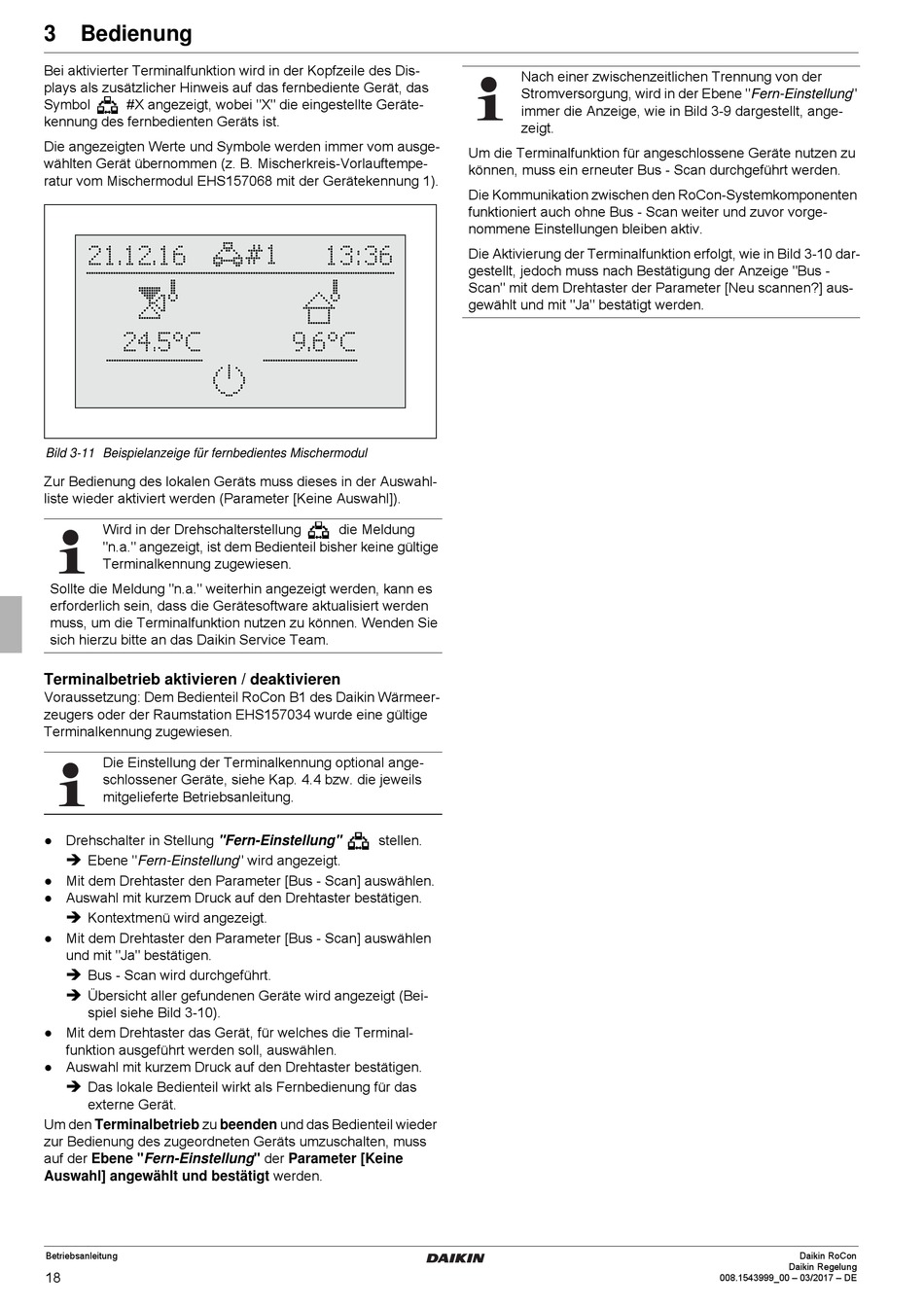

3 x Bedienung
Bei aktivierter Terminalfunktion wird in der Kopfzeile des Dis-
plays als zusätzlicher Hinweis auf das fernbediente Gerät, das
Symbol #X angezeigt, wobei "X" die eingestellte Geräte-
kennung des fernbedienten Geräts ist.
Die angezeigten Werte und Symbole werden immer vom ausge-
wählten Gerät übernommen (z. B. Mischerkreis-Vorlauftempe-
ratur vom Mischermodul EHS157068 mit der Gerätekennung 1).
Bild 3-11 Beispielanzeige für fernbedientes Mischermodul
Zur Bedienung des lokalen Geräts muss dieses in der Auswahl-
liste wieder aktiviert werden (Parameter [Keine Auswahl]).
Wird in der Drehschalterstellung
"n.a." angezeigt, ist dem Bedienteil bisher keine gültige
Terminalkennung zugewiesen.
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das Daikin Service Team.
Terminalbetrieb aktivieren / deaktivieren
Voraussetzung: Dem Bedienteil RoCon B1 des Daikin Wärmeer-
zeugers oder der Raumstation EHS157034 wurde eine gültige
Terminalkennung zugewiesen.
Die Einstellung der Terminalkennung optional ange-
schlossener Geräte, siehe Kap. 4.4 bzw. die jeweils
mitgelieferte Betriebsanleitung.
● Drehschalter in Stellung "Fern-Einstellung"

Ebene "Fern-Einstellung" wird angezeigt.
● Mit dem Drehtaster den Parameter [Bus - Scan] auswählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Kontextmenü wird angezeigt.
● Mit dem Drehtaster den Parameter [Bus - Scan] auswählen
und mit "Ja" bestätigen.

Bus - Scan wird durchgeführt.

Übersicht aller gefundenen Geräte wird angezeigt (Bei-
spiel siehe Bild 3-10).
● Mit dem Drehtaster das Gerät, für welches die Terminal-
funktion ausgeführt werden soll, auswählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Das lokale Bedienteil wirkt als Fernbedienung für das
externe Gerät.
Um den Terminalbetrieb zu beenden und das Bedienteil wieder
zur Bedienung des zugeordneten Geräts umzuschalten, muss
auf der Ebene "Fern-Einstellung" der Parameter [Keine
Auswahl] angewählt und bestätigt werden.
Betriebsanleitung
18
Um die Terminalfunktion für angeschlossene Geräte nutzen zu
können, muss ein erneuter Bus - Scan durchgeführt werden.
Die Kommunikation zwischen den RoCon-Systemkomponenten
funktioniert auch ohne Bus - Scan weiter und zuvor vorge-
nommene Einstellungen bleiben aktiv.
Die Aktivierung der Terminalfunktion erfolgt, wie in Bild 3-10 dar-
gestellt, jedoch muss nach Bestätigung der Anzeige "Bus -
Scan" mit dem Drehtaster der Parameter [Neu scannen?] aus-
gewählt und mit "Ja" bestätigt werden.
die Meldung
stellen.
Nach einer zwischenzeitlichen Trennung von der
Stromversorgung, wird in der Ebene "Fern-Einstellung"
immer die Anzeige, wie in Bild 3-9 dargestellt, ange-
zeigt.
