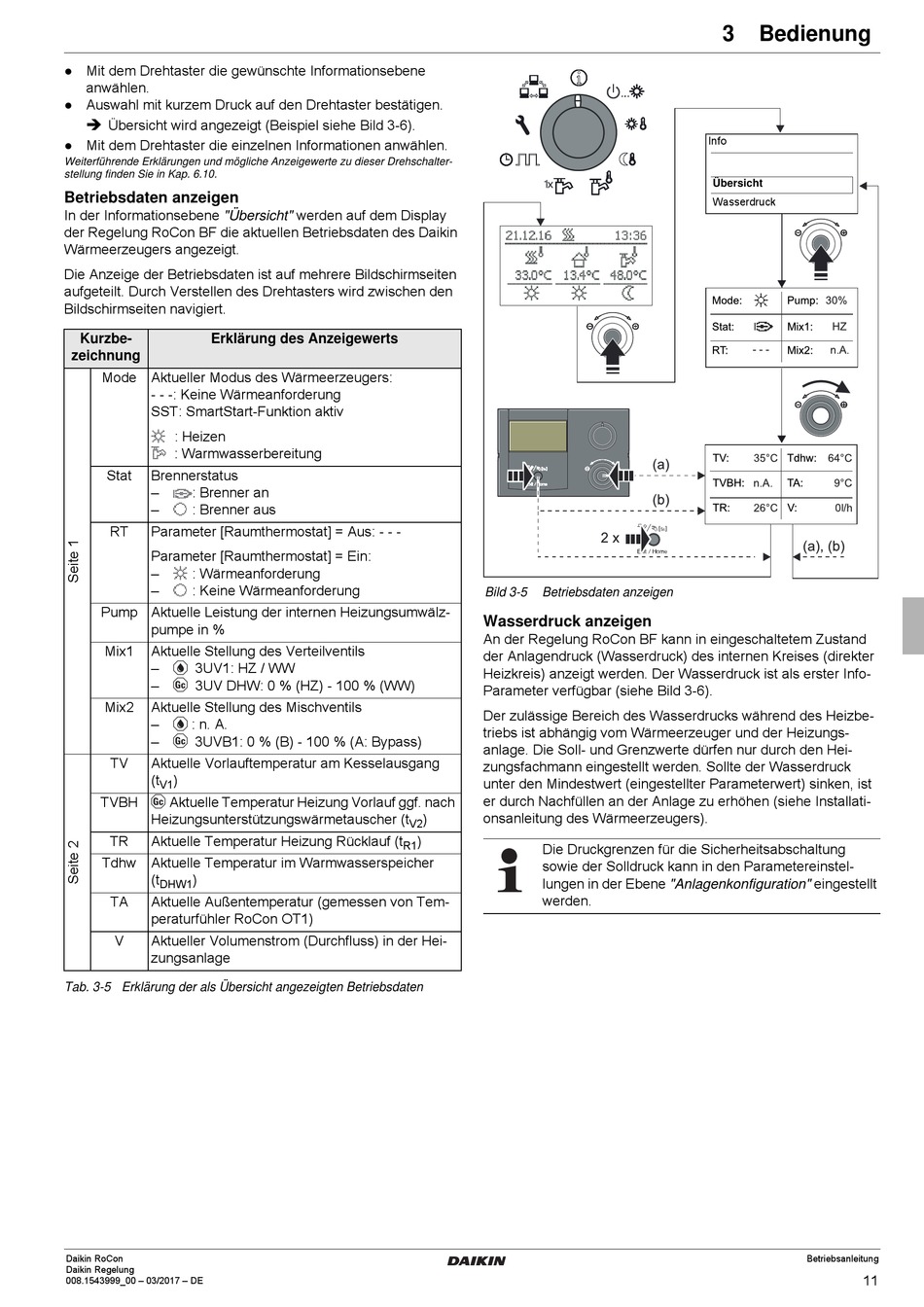

Daikin RoCon BF Betriebsanleitung Seite 11

● Mit dem Drehtaster die gewünschte Informationsebene
anwählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Übersicht wird angezeigt (Beispiel siehe Bild 3-6).
● Mit dem Drehtaster die einzelnen Informationen anwählen.
Weiterführende Erklärungen und mögliche Anzeigewerte zu dieser Drehschalter-
stellung finden Sie in Kap. 6.10.
Betriebsdaten anzeigen
In der Informationsebene "Übersicht" werden auf dem Display
der Regelung RoCon BF die aktuellen Betriebsdaten des Daikin
Wärmeerzeugers angezeigt.
Die Anzeige der Betriebsdaten ist auf mehrere Bildschirmseiten
aufgeteilt. Durch Verstellen des Drehtasters wird zwischen den
Bildschirmseiten navigiert.
Kurzbe- Erklärung des Anzeigewerts
zeichnung
Mode Aktueller Modus des Wärmeerzeugers:
- - -: Keine Wärmeanforderung
SST: SmartStart-Funktion aktiv
: Heizen
: Warmwasserbereitung
Stat Brennerstatus
– : Brenner an
– : Brenner aus
RT Parameter [Raumthermostat] = Aus: - - -
Parameter [Raumthermostat] = Ein:
– : Wärmeanforderung
– : Keine Wärmeanforderung
Pump Aktuelle Leistung der internen Heizungsumwälz-
pumpe in %
Mix1 Aktuelle Stellung des Verteilventils
– 3UV1: HZ / WW
– 3UV DHW: 0 % (HZ) - 100 % (WW)
Mix2 Aktuelle Stellung des Mischventils
– : n. A.
– 3UVB1: 0 % (B) - 100 % (A: Bypass)
TV Aktuelle Vorlauftemperatur am Kesselausgang
(t )
V1
TVBH Aktuelle Temperatur Heizung Vorlauf ggf. nach
Heizungsunterstützungswärmetauscher (t
TR Aktuelle Temperatur Heizung Rücklauf (t
Tdhw Aktuelle Temperatur im Warmwasserspeicher
(t )
DHW1
TA Aktuelle Außentemperatur (gemessen von Tem-
peraturfühler RoCon OT1)
V Aktueller Volumenstrom (Durchfluss) in der Hei-
zungsanlage
Tab. 3-5 Erklärung der als Übersicht angezeigten Betriebsdaten
Daikin RoCon
Daikin Regelung
008.1543999_00 – 03/2017 – DE
Bild 3-5 Betriebsdaten anzeigen
Wasserdruck anzeigen
An der Regelung RoCon BF kann in eingeschaltetem Zustand
der Anlagendruck (Wasserdruck) des internen Kreises (direkter
Heizkreis) anzeigt werden. Der Wasserdruck ist als erster Info-
Parameter verfügbar (siehe Bild 3-6).
Der zulässige Bereich des Wasserdrucks während des Heizbe-
triebs ist abhängig vom Wärmeerzeuger und der Heizungs-
anlage. Die Soll- und Grenzwerte dürfen nur durch den Hei-
zungsfachmann eingestellt werden. Sollte der Wasserdruck
unter den Mindestwert (eingestellter Parameterwert) sinken, ist
er durch Nachfüllen an der Anlage zu erhöhen (siehe Installati-
onsanleitung des Wärmeerzeugers).
)
V2
)
R1
Die Druckgrenzen für die Sicherheitsabschaltung
sowie der Solldruck kann in den Parametereinstel-
lungen in der Ebene "Anlagenkonfiguration" eingestellt
werden.
3 x Bedienung
Info
Übersicht
Wasserdruck
