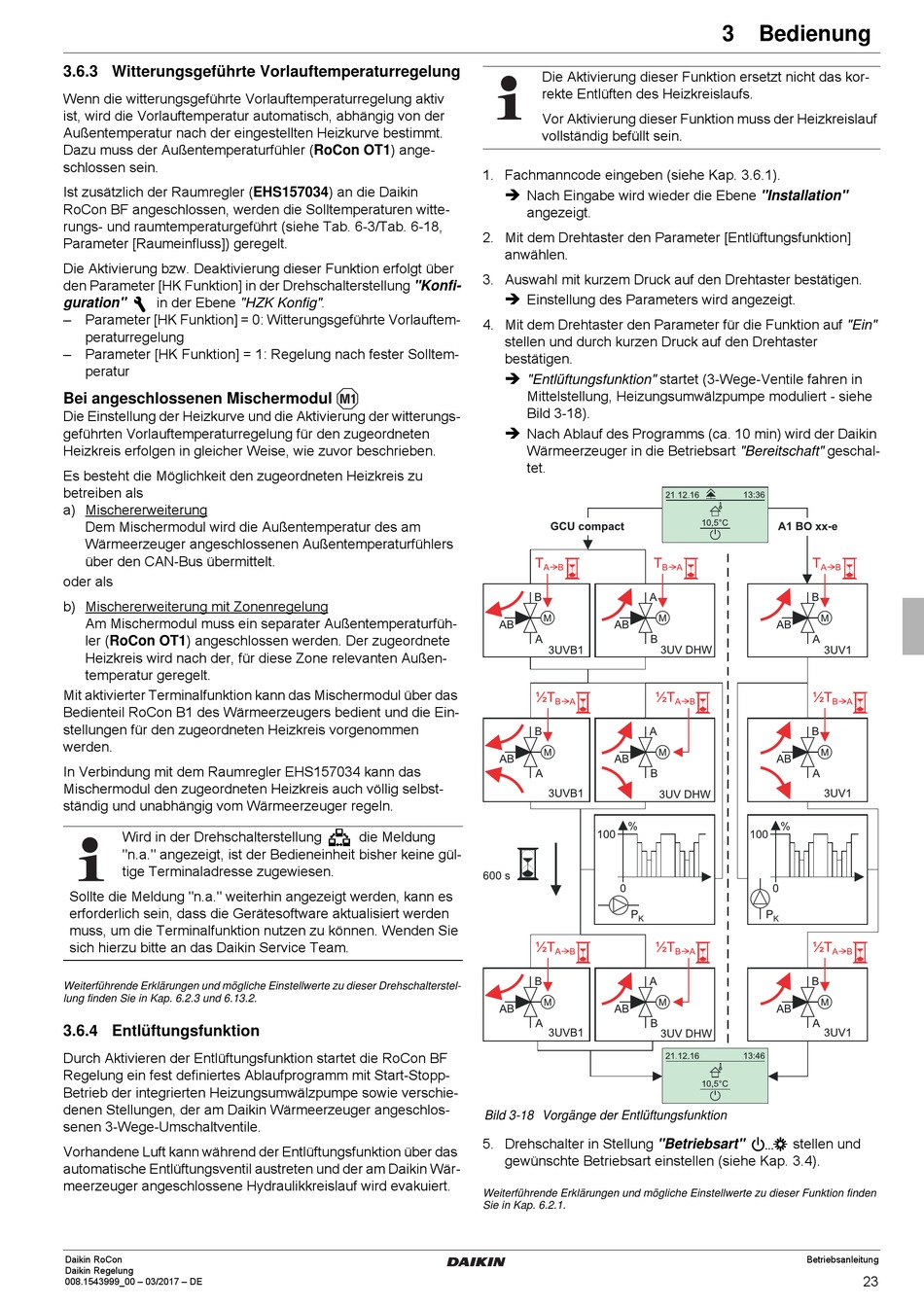

3.6.3 Witterungsgeführte Vorlauftemperaturregelung
Wenn die witterungsgeführte Vorlauftemperaturregelung aktiv
ist, wird die Vorlauftemperatur automatisch, abhängig von der
Außentemperatur nach der eingestellten Heizkurve bestimmt.
Dazu muss der Außentemperaturfühler (RoCon OT1) ange-
schlossen sein.
Ist zusätzlich der Raumregler (EHS157034) an die Daikin
RoCon BF angeschlossen, werden die Solltemperaturen witte-
rungs- und raumtemperaturgeführt (siehe Tab. 6-3/Tab. 6-18,
Parameter [Raumeinfluss]) geregelt.
Die Aktivierung bzw. Deaktivierung dieser Funktion erfolgt über
den Parameter [HK Funktion] in der Drehschalterstellung "Konfi-
in der Ebene "HZK Konfig".
guration"
– Parameter [HK Funktion] = 0: Witterungsgeführte Vorlauftem-
peraturregelung
– Parameter [HK Funktion] = 1: Regelung nach fester Solltem-
peratur
Bei angeschlossenen Mischermodul
Die Einstellung der Heizkurve und die Aktivierung der witterungs-
geführten Vorlauftemperaturregelung für den zugeordneten
Heizkreis erfolgen in gleicher Weise, wie zuvor beschrieben.
Es besteht die Möglichkeit den zugeordneten Heizkreis zu
betreiben als
a) Mischererweiterung 
Dem Mischermodul wird die Außentemperatur des am
Wärmeerzeuger angeschlossenen Außentemperaturfühlers
über den CAN-Bus übermittelt.
oder als
b) Mischererweiterung mit Zonenregelung 
Am Mischermodul muss ein separater Außentemperaturfüh-
ler (RoCon OT1) angeschlossen werden. Der zugeordnete
Heizkreis wird nach der, für diese Zone relevanten Außen-
temperatur geregelt.
Mit aktivierter Terminalfunktion kann das Mischermodul über das
Bedienteil RoCon B1 des Wärmeerzeugers bedient und die Ein-
stellungen für den zugeordneten Heizkreis vorgenommen
werden.
In Verbindung mit dem Raumregler EHS157034 kann das
Mischermodul den zugeordneten Heizkreis auch völlig selbst-
ständig und unabhängig vom Wärmeerzeuger regeln.
Wird in der Drehschalterstellung
"n.a." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminaladresse zugewiesen.
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das Daikin Service Team.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Kap. 6.2.3 und 6.13.2.
3.6.4 Entlüftungsfunktion
Durch Aktivieren der Entlüftungsfunktion startet die RoCon BF
Regelung ein fest definiertes Ablaufprogramm mit Start-Stopp-
Betrieb der integrierten Heizungsumwälzpumpe sowie verschie-
denen Stellungen, der am Daikin Wärmeerzeuger angeschlos-
senen 3-Wege-Umschaltventile.
Vorhandene Luft kann während der Entlüftungsfunktion über das
automatische Entlüftungsventil austreten und der am Daikin Wär-
meerzeuger angeschlossene Hydraulikkreislauf wird evakuiert.
Daikin RoCon
Daikin Regelung
008.1543999_00 – 03/2017 – DE
1. Fachmanncode eingeben (siehe Kap. 3.6.1).

Nach Eingabe wird wieder die Ebene "Installation"
angezeigt.
2. Mit dem Drehtaster den Parameter [Entlüftungsfunktion]
anwählen.
3. Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Einstellung des Parameters wird angezeigt.
4. Mit dem Drehtaster den Parameter für die Funktion auf "Ein"
stellen und durch kurzen Druck auf den Drehtaster
bestätigen.

"Entlüftungsfunktion" startet (3-Wege-Ventile fahren in
Mittelstellung, Heizungsumwälzpumpe moduliert - siehe
Bild 3-18).

Nach Ablauf des Programms (ca. 10 min) wird der Daikin
Wärmeerzeuger in die Betriebsart "Bereitschaft" geschal-
tet.
die Meldung
Bild 3-18 Vorgänge der Entlüftungsfunktion
5. Drehschalter in Stellung "Betriebsart"
gewünschte Betriebsart einstellen (siehe Kap. 3.4).
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kap. 6.2.1.
Die Aktivierung dieser Funktion ersetzt nicht das kor-
rekte Entlüften des Heizkreislaufs.
Vor Aktivierung dieser Funktion muss der Heizkreislauf
vollständig befüllt sein.
