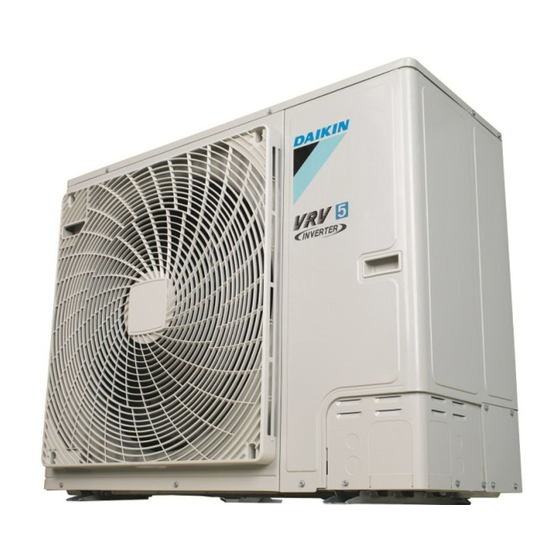

Daikin RXYSA4A7V1B Installation Und Betriebsanleitung
Vrv 5-s system-klimagerät
Vorschau ausblenden
Andere Handbücher für RXYSA4A7V1B:
- Referenz für installateure und benutzer (172 Seiten) ,
- Referenz für installateure und benutzer (176 Seiten)
Verwandte Anleitungen für Daikin RXYSA4A7V1B
Inhaltszusammenfassung für Daikin RXYSA4A7V1B
- Seite 1 Installations- und Betriebsanleitung VRV 5-S System-Klimagerät RXYSA4A7V1B RXYSA5A7V1B RXYSA6A7V1B RXYSA4A7Y1B Installations- und Betriebsanleitung RXYSA5A7Y1B Deutsch VRV 5-S System-Klimagerät RXYSA6A7Y1B...
- Seite 2 (mm) — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 — ≥500 D, E — ≥500 ≥1000 ≤500 >H B, D ≥100 ≥500 ≤H ≥100 ≥500 B, D, E...
- Seite 3 m (kg) m (kg) m (kg) m (kg) 29.3 / 24.3 / 3.3 / 6.5 18.8 / 13.8 / 3.7 / 7.2 19.1 / 14.1 29.6 / 24.6 / 4.0 / 7.9 19.5 / 14.5 29.9 / 24.9 / 4.3 / 8.6 19.8 / 14.8...
- Seite 4 2P608147-1A...
- Seite 5 2P608147-1A...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis 8.2.8 Symptom: Die Benutzerschnittstelle zeigt "U4" oder Inhaltsverzeichnis "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten erneut......23 8.2.9 Symptom: Geräusche des Klimageräts (Inneneinheit) ............... 23 1 Über die Dokumentation 8.2.10 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit)............... -
Seite 7: Über Die Dokumentation
17 Konfiguration Neueste Ausgaben der mitgelieferten Dokumentation können auf der 17.1 Bauseitige Einstellungen vornehmen ........38 regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 17.1.1 Zur Durchführung bauseitiger Einstellungen....38 verfügbar sein. 17.1.2 Auf die Elemente der bauseitigen Einstellungen Die Original-Dokumentation ist auf Englisch verfasst. - Seite 8 2 Besondere Sicherheitshinweise für Installateure Kältemittel einfüllen (siehe "14 Einfüllen des ACHTUNG Kältemittels" [ 4 32]) Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo WARNUNG nicht leicht darauf zugegriffen werden kann. Das Kältemittel innerhalb der Einheit ist verhalten Diese Anlage, sowohl...
-
Seite 9: Instruktionen Für Anlagen, Die Mit Kältemittel R32 Arbeiten
Installation, Servicearbeiten, ACHTUNG Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin Finger, Stäbe und andere Gegenstände NICHT in den gemäß geltenden gesetzlichen Lufteinlass und -auslass einführen. Der Ventilatorschutz Vorschriften (z. B. den landesweit geltenden Gas- darf NICHT entfernt werden. -
Seite 10: Platzbedarf Für Installation
2 Besondere Sicherheitshinweise für Installateure Installation der Außeneinheit Prüfen anhand "2.1.3 Befüllungsbegrenzungen [ 4 12], festlegen" System Anforderungen für Die Außeneinheit muss draußen installiert werden. Muss die Befüllungsbegrenzung erfüllt. Außeneinheit innen installiert werden, können zusätzliche Maßnahmen notwendig sein, damit das System den gesetzlichen HINWEIS Vorschriften entspricht. - Seite 11 2 Besondere Sicherheitshinweise für Installateure Informationen zur Installation des Fernreglers finden Sie in der benutzen (bauseitig liefern). Alarmanlage kann Installations- und Betriebsanleitung, die mit dem Fernregler geliefert angeschlossen werden am SVS Ausgabekanal der Außeneinheit worden ist. Jede einzelne Inneneinheit muss mit einem mit dem oder an die optionale Ausgabe-Platine der Inneneinheit des R32-Sicherheitssystem kompatiblen Fernregler verbunden werden betreffenden Raums.
-
Seite 12: Befüllungsbegrenzungen Festlegen
2 Besondere Sicherheitshinweise für Installateure NICHT OK Fall Wenn ein einziger Fernregler installiert ist, der mit dem R32- Sichcherheitssystem kompatibel ist, muss dieser als Master fungieren und er muss im selben Raum sein wie die Inneneinheit. Wenn zwei Fernregler installiert sind, die mit dem R32-Sichcherheitssystem kompatibel sind, muss mindestens eine Fernregler im selben Raum sein wie... - Seite 13 2 Besondere Sicherheitshinweise für Installateure Für die untere Öffnung gilt: ▪ Die Öffnung darf nicht nach draußen gehen ▪ Die Öffnung kann nicht geschlossen werden ▪ Die untere Öffnung muss ≥0,012 m² (A ) groß sein nvmin ▪ Bei der Bestimmung von A zählt nicht die Fläche Andere Etagen nvmin...
- Seite 14 2 Besondere Sicherheitshinweise für Installateure Ablaufdiagramm HINWEIS Die gesamte Kältemittelfüllung im System MUSS immer Verfahren zum Prüfen, ob niedriger sein Anzahl angeschlossener die kleinste Raumgröße den Inneneinheiten x15,96 [kg] bei einem Maximum von Erfordernissen entspricht 63,84 kg. So ist zum Beispiel bei einem System mit 1 Inneneinheit die maximale Kältemittelfüllmenge: 1x15,96=15,96 kg.
-
Seite 15: Für Den Benutzer
3 Sicherheitshinweise für Benutzer Für den Benutzer ACHTUNG Sicherheitshinweise für Benutzer ▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände Befolgen Sie immer die folgenden Sicherheitshinweise und ablegen. Vorschriften. ▪ NICHT auf das Gerät steigen oder Allgemein auf ihm sitzen oder stehen. WARNUNG ▪... -
Seite 16: Über Das System
4 Über das System WARNUNG ▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Berühren Sie nie den Luftauslass oder Geruch hat. die horizontalen Lamellen, wenn die Schwenkklappe in Betrieb ist. Sie WARNUNG können sich die Finger einklemmen, Das Gerät muss in einem Raum oder das Gerät kann beschädigt gelagert werden, in dem es keine werden. -
Seite 17: Systemanordnung
5 Benutzerschnittstelle Detaillierte Informationen über erforderliche Maßnahmen, um WARNUNG bestimmte Funktionen zu aktivieren, finden Sie in der dedizierten ▪ Auf keinen Fall die Einheit selber ändern, zerlegen, Installations- und Betriebsanleitung der betreffenden Inneneinheit. entfernen, neu installieren oder reparieren, da bei Siehe Betriebsanleitung der installierten Benutzerschnittstelle. -
Seite 18: System Bedienen (Ohne Remote-Umschalter Kühlen/Heizen)
6 Betrieb Enteisungsbetrieb Kühlbetrieb Heizbetrieb Reiner Ventilatorbetrieb Heizbetrieb findet Zeit luftgekühlten Rohrschlange eine zunehmende Vereisung statt, Energietransfer herabsetzt. Die Heizleistung sinkt allmählich, so dass das System auf Enteisungsbetrieb schalten muss, damit bei der Wärmeschlange der Außeneinheit Eis entfernt werden kann. Während Enteisungsbetriebs sinkt... -
Seite 19: Programm Für Trocknungsbetrieb Verwenden (Mit Remote-Umschalter Kühlen/Heizen)
6 Betrieb 3 Auf die Taste zum Einstellen der Luftstromrichtung drücken (nur Einheit für Wandmontage bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage, Deckenabhängung oder Wandbefestigung). Einzelheiten dazu Luftstromrichtung" [ 4 19]. siehe "6.4 Einstellen der Unter folgenden Bedingungen regelt ein Mikrocomputer die Beenden Luftstromrichtung, die dann von der Anzeige auf dem Display 4 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter... -
Seite 20: Master-Benutzerschnittstelle Festlegen
7 Wartung und Service Ist das System so installiert wie in der Abbildung oben, muss eine HINWEIS Benutzerschnittstellen Master-Benutzerschnittstelle Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, festgelegt werden. chemischen Staubtüchern usw. reinigen. Die Bedientafel könnte sich verfärben oder die Beschichtung könnte sich Auf den Displays der Slave-Benutzerschnittstellen wird ablösen. -
Seite 21: Empfohlene Wartung Und Inspektion
8 Fehlerdiagnose und -beseitigung ▪ Falls innerhalb der Garantiezeit Reparaturen am Produkt Fehler Maßnahme erforderlich sind, nehmen Sie Kontakt zu Ihrem Händler auf und Eine Schutzeinrichtung wie z. B. eine Den Hauptschalter auf halten Sie die Garantiekarte bereit. Sicherung, ein Schutzschalter oder ein AUS schalten. -
Seite 22: Fehlercodes: Übersicht
8 Fehlerdiagnose und -beseitigung Fehler Maßnahme Haupt- Inhalt Code Das System ▪ Überprüfen Sie, ob Lufteinlass oder funktioniert zwar, Kühl- Luftauslass Außen- oder Fehler bei Thermistor von Wärmetauscher oder Heizbetrieb Inneneinheit durch Objekte blockiert sind. (Inneneinheit; Flüssigkeit) arbeiten jedoch nicht Entfernen gegebenenfalls alle... -
Seite 23: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems
8 Fehlerdiagnose und -beseitigung 8.2.3 Symptom: Ventilatorbetrieb ist möglich, Haupt- Inhalt Code aber Kühlen und Heizen funktionieren System-Probelauf noch nicht ausgeführt nicht Fehler bei Verkabelung innen/außen Sofort nachdem der Strom eingeschaltet wird. Der Mikrocomputer Benutzerschnittstelle unnormal - Kommunikation macht sich betriebsbereit und prüft gerade die Kommunikation mit innen den Inneneinheiten. -
Seite 24: Außeneinheit)
9 Veränderung des Installationsortes ▪ Ein kontinuierliches leises "Schaaa" ertönt, wenn sich das System 8.2.15 Symptom: Der Verdichter in der im Kühlbetrieb befindet oder pausiert. Dieses Geräusch ertönt, Außeneinheit stellt nach kurzem wenn die Kondensatpumpe (Sonderzubehör) in Betrieb ist. Heizbetrieb seinen Betrieb nicht ein ▪... -
Seite 25: Für Den Installateur
11 Über die Verpackung Für den Installateur Über die Verpackung 11.1 Außengerät 11.1.1 So packen Sie das Außengerät aus ACHTUNG Das Tuch innerhalb des linken Griffs dient dazu, die Hand gegen Schnitte durch die scharfen Aluminium-Grate der Einheit zu schützen. Entfernen Sie das Tuch ERST, wenn die Einheit vollständig montiert ist. -
Seite 26: Installation Des Geräts
12 Installation des Geräts Installation des Geräts WARNUNG Die Installation MUSS den Anforderungen entsprechen, für R32-Geräte -Anlagen gelten. Weitere Informationen dazu siehe unter "2.1 Instruktionen für arbeiten" [ 4 9]. Anlagen, die mit Kältemittel R32 12.1 Den Ort der Installation vorbereiten WARNUNG Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt... -
Seite 27: Montieren Des Außengeräts
12 Installation des Geräts 12.3.2 So installieren Sie die Außeneinheit 1× 4× M12 8 mm 12.3 Montieren des Außengeräts 12.3.1 Voraussetzungen für die Installation 4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu 12.3.3 Für einen Ablauf sorgen liefern) bereithalten: INFORMATION Falls erforderlich, kann eine Ablaufwanne (bauseitig zu liefern) verwendet werden, damit kein Wasser abtropfen kann. -
Seite 28: So Vermeiden Sie Ein Kippen Des Außengeräts
13 Installation der Leitungen Schnee Außendurchme Härtegrad Stärke (t) sser (Ø) In Regionen, in denen es viel Schnee gibt, kann sich zwischen dem Ø Wärmetauscher und dem Gehäuse der Einheit Schnee ansammeln 6,4 mm (1/4") Weichgeglüht (O) ≥0,80 mm und einfrieren. Dies kann das Leistungsvermögen reduzieren. 9,5 mm (3/8") INFORMATION 12,7 mm (1/2") -
Seite 29: Kältemittel-Abzweigsätze Auswählen
13 Installation der Leitungen Erster Kältemittel-Abzweigsatz Refnet-Verteiler Rohrleitung zwischen Inneneinheit und erstem Was Refnet-Verteiler betrifft: Treffen Sie aus der folgenden Tabelle Kältemittel-Abzweigsatz die passende Auswahl, indem Sie die Gesamtleistung aller Am weitesten entfernte Inneneinheit Inneneinheiten zu Grunde legen, die unterhalb des Refnet-Verteilers angeschlossen werden. -
Seite 30: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
13 Installation der Leitungen WARNUNG Vorne Seite Rückseite Unterseite INFORMATION Das zugedrehte Rohrleitungsende niemals durch Löten entfernen. Gas oder Öl, das innerhalb des Absperrventils verblieben ist, kann zugedrehten Rohrleitungsende weggeblasen werden. 6 Warten Sie, bis alles Öl abgetropft ist, bevor Sie mit dem Anschießen bauseitiger Rohrleitungen fortfahren, falls die Wiedergewinnung nicht vollständig war. -
Seite 31: Den Kältemittel-Abzweigbausatz Anschließen
13 Installation der Leitungen Refnet-Anschlussstück vertikal montiert HINWEIS Refnet-Anschlussstück horizontal montiert Beim Hartlöten: Erst die Rohre auf der Flüssigkeitsseite hartlöten, dann die auf der Gasseite. Führen Sie den 13.3 Überprüfen der Kältemittelleitung Schweißstab von der Frontseite der Einheit ein und den Schweißbrenner von der rechten Seite, um mit den Flammen nach außen gerichtet zu löten. -
Seite 32: Vakuumtrocknung Durchführen
14 Einfüllen des Kältemittels HINWEIS HINWEIS Besorgen Sie sich die empfohlenen Utensilien dafür bei Wenn nach Einschalten von Innen- und Außeneinheiten Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das der Betrieb innerhalb von 12 Minuten aufgenommen wird, könnte Brechen Überwurfmuttern führen geht der Verdichter erst dann in Betrieb, wenn die (Seifenwasser kann Salz enthalten, das Feuchtigkeit Kommunikation... -
Seite 33: So Ermitteln Sie Die Nachzufüllende Zusätzliche Kältemittelmenge
14 Einfüllen des Kältemittels Ventil B 14.2 So ermitteln Sie die Ventil C nachzufüllende zusätzliche 2 Die Ventile C und B öffnen. Kältemittelmenge 3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte zusätzliche Menge eingefüllt ist oder bis keine weitere Vor- WARNUNG Befüllung mehr möglich ist. -
Seite 34: Fehlercodes Bei Einfüllen Von Kältemittel
15 Elektroinstallation 8 Schalten Stromzufuhr Außen- Contains fluorinated greenhouse gases Inneneinheiten ein. RXXX 9 Aktivieren Sie die Einstellung [2‑20] und starten Sie den GWP: XXX Vorgang zum manuellen Befüllen mit zusätzlichem Kältemittel. Weitere Informationen dazu siehe "17.1.8 Modus 2: Bauseitige Einstellungen" [ 4 40]. GWP ×... -
Seite 35: Über Die Elektrische Konformität
15 Elektroinstallation WARNUNG 15.3 Anschluss der elektrischen ▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Leitungen an das Außengerät Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen. HINWEIS ▪ Nehmen Elektroanschlüsse festen ▪ Halten sich Elektroschaltplan Kabelleitungen vor. Lieferumfang der Einheit enthalten, befindet sich auf der Innenseite der Wartungsblende). - Seite 36 15 Elektroinstallation Stromversorgungskabel 4 Die Kabel (Stromversorgungskabel und Verbindungskabel) mit einem Kabelbinder an der Montageplatte des Absperrventils 6 Die ausgewählten Durchbruchöffnungen entfernen, indem Sie befestigen und das Kabel so verlegen, wie es die Abbildung mit einem Flachschraubendreher und einem Hammer auf die unten zeigt.
-
Seite 37: Ausgaben An Externe Geräte Anschließen
16 Abschließen der Installation des Außengeräts Erdungspunkt 15.4 Ausgaben an externe Geräte Kabel-Abschirmung anschließen Kabel zu SVEO Ausgabegerät Abschließen der Installation Der SVS Ausgang ist ein Kontakt bei der Anschlussklemme X2M, der sich schließt, wenn eine Leckage erkannt wird, ein Fehler des Außengeräts vorliegt oder die Verbindung zum R32-Sensor unterbrochen wird (der Sensor befindet sich in der Inneneinheit). -
Seite 38: Konfiguration
17 Konfiguration 3 Die Flüssigkeitsleitung (a, siehe oben) und die Gasleitung (b, 17.1 Bauseitige Einstellungen siehe oben) isolieren. vornehmen 4 Dazu die Krümmungen mit Wärmeisoliermaterial umwickeln und dann mit Vinyl-Klebeband (c, siehe oben). 17.1.1 Zur Durchführung bauseitiger 5 Darauf achten, dass die bauseitigen Rohrleitungen keine Einstellungen Verdichterteile berühren. -
Seite 39: Auf Die Elemente Der Bauseitigen Einstellungen Zugreifen
17 Konfiguration Modus Beschreibung DS1‑2 NICHT VERWENDET. AUF KEINEN FALL DIE WERKSSEITIGE EINSTELLUNG ÄNDERN. Modus 2 Modus 2 wird verwendet, um bauseitige Einstellungen zu ändern. Es ist möglich, die (Bauseitige Drucktasten aktuellen Parameterwerte von Einstellungen Einstellungen) Um bauseitige Einstellungen vorzunehmen, benutzen Sie die abzurufen, um sie zu kontrollieren oder zu Drucktasten. -
Seite 40: Modus 1 Verwenden
17 Konfiguration Zugriff BS1 wird verwendet, um zwischen der Standardsituationen zu In Modus 2 den ▪ Nachdem Modus 2 ausgewählt wechseln, Modus 1 und Modus 2. Parameterwert der worden (BS1 mindestens ausgewählten Einstellung Sekunden lang drücken), können Sie Zugriff Aktion ändern gewünschte Einstellung Standardsituation auswählen. -
Seite 41: 18 Inbetriebnahme
Ziel (°C) Inbetriebnahme HINWEIS Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme. soll die [2‑9]... -
Seite 42: Checkliste Während Der Inbetriebnahme
18 Inbetriebnahme Erdung Bauseitige Einstellungen Vergewissern Sie sich, dass die Erdungsleitungen Vergewissern sich, dass alle bauseitigen ordnungsgemäß angeschlossen Einstellungen wie gewünscht durchgeführt sind. Siehe vornehmen" [ 4 38]. Erdungsklemmen festgezogen sind. "17.1 Bauseitige Einstellungen Isolationsprüfung des Hauptstromkreises Installationsdatum und bauseitige Einstellung Überprüfen Sie mit einem Megaprüfer für 500 V, ob der Tragen Sie gemäß... -
Seite 43: Beseitigung Von Fehlern Nach Fehlerhaftem Abschluss Des Probelaufs
19 Fehlerdiagnose und -beseitigung 3 Prüfen, dass die Standardsituation (Inaktiv) besteht - siehe 18.6 Beseitigung von Fehlern nach 2" [ 4 39]. Halten Sie BS2 etwa "17.1.4 Zugriff auf Modus 1 oder fehlerhaftem Abschluss des 5 Sekunden oder länger gedrückt. Die Einheit startet den Probelaufs Probelauf. - Seite 44 19 Fehlerdiagnose und -beseitigung Haupt-Code Ursache Lösung SVEO ▪ Das Absperrventil einer Außeneinheit ist noch ▪ Öffnen Sie das Absperrventil sowohl an der Gas- wie geschlossen. an der Flüssigkeitsseite. ▪ Kältemittel-Überfüllung ▪ Berechnen Sie die erforderliche Kältemittelmenge anhand der Leitungslänge neu und entfernen Sie das überschüssige Kältemittel einem...
-
Seite 45: System Zur Erkennung Von Kältemittel-Leckagen
19 Fehlerdiagnose und -beseitigung Haupt-Code Ursache Lösung SVEO Ein falscher Typ Inneneinheiten ist Prüfen Sie den Typ der Inneneinheiten, der gegenwärtig angeschlossen. angeschlossen ist. Wenn diese nicht den Kriterien entsprechen, müssen sie ersetzt werden. Falsche Verbindungen zwischen Einheiten. Schließen Sie die Verbindungskabel F1 und F2 der angeschlossenen BP Einheit korrekt an die Leiterplatte der Außeneinheit (ZU BP EINHEIT) an. - Seite 46 19 Fehlerdiagnose und -beseitigung Hinweis: Auch das iTM- und WAGO-Modul können angeschlossen werden, damit bei einer Leckagen-Erkennung ein Ausgangssignal generiert wird. Z. B. kann es an der Stelle des Supervisor-Geräts benutzt werden. Weitere Details dazu siehe Installationsanleitung zum iTM. HINWEIS R32-Kältemittel-Leckagen-Sensor Halbleiterdetektor, der andere Substanzen als Kältemittel R32 auch fälschlicherweise erkennen könnte.
-
Seite 47: Technische Daten
20 Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 20.1 Platzbedarf für Wartungsarbeiten: Außeneinheit Ansaugseite In der Abbildung auf der Innenseite der vorderen Umschlagseite dieses Handbuchs wird bei der Angabe des Platzbedarfs für Wartungsarbeiten auf der Ansaugseite von 35°C... -
Seite 48: Rohrleitungsplan: Außengerät
20 Technische Daten 20.2 Rohrleitungsplan: Außengerät S1NPL S1NPH HPS–A HPS–M 3D127852 Flüssigkeit Thermistoren: Thermistor (Umgebung) Einfüllstutzen Thermistor (Ansaugung) Service-Stutzen Thermistor (Flüssigkeit) Absperrventil Thermistor (Unterkühlen) Kältemittelfilter Thermistor (Überhitzung) 1-Weg-Ventil Thermistor (Wärmetauscher) Druckentlastungsventil R10T Thermistor (Kühlrippe) Platine für Kühlung R21T Thermistor (Austritt) Doppelrohr-Wärmetauscher Verteiler Kältemitteldurchfluss:... -
Seite 49: Elektroschaltplan: Außengerät
20 Technische Daten 20.3 Elektroschaltplan: Außengerät Der Elektroschaltplan gehört zum Lieferumfang der Einheit und S1PH Hochdruck-Sensor befindet sich auf der Innenseite der Wartungsblende. Luftsteuerungsschalter (Option) Symbole: Kühlen/Heizen-Wahlschalter (Option) Hauptklemme SEG* (A1P) 7-Segment-Anzeige Erdungskabel Fehler bei mechanischer Ventilation, Eingabe (bauseitig zu liefern) Drahtnummer 15 V1R, V2R IGBT Power Modul... - Seite 50 20 Technische Daten Thermistor (Ansaugung) Thermistor (Flüssigkeit) Thermistor (Unterkühlen) Thermistor (Überhitzung) Thermistor (Wärmetauscher) R10T Thermistor (Kühlrippe) R21T Thermistor (Austritt) PTC Thermistor S1NPH Hochdruck-Sensor S1NPL Niederdruck-Sensor S1PH Hochdruck-Sensor Luftsteuerungsschalter (Option) Kühlen/Heizen-Wahlschalter (Option) SEG* (A1P) 7-Segment-Anzeige Fehler bei mechanischer Ventilation, Eingabe (bauseitig zu liefern) Diodenmodul V1R, V2R IGBT Power Modul...
