8.2. Mecanisme de commande
G-100, h-125
Loctite 274

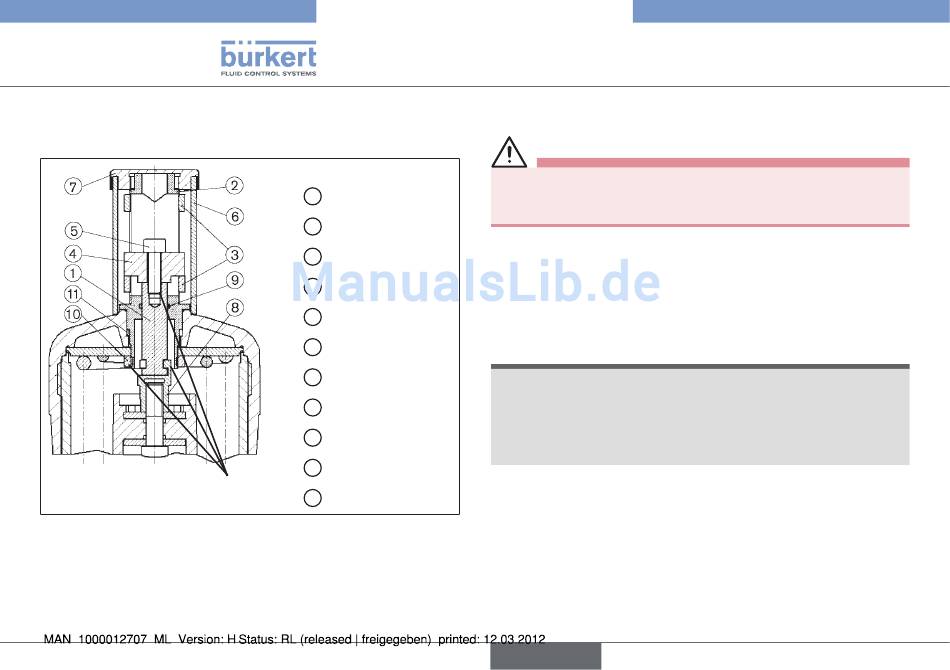

Fig. 7: mécanisme de commande G-100, H-125,
limitation de course min./max. avec indicateur optique de
position
74
Pièces nécessaires
1 Tige
2 Broche de guidage
3 Ecrou, fendu
4 Poutre (mécanisme)
5 Vis à tête cylindrique
6 Tube
7 Couvercle
8 Accouplement
9 Joint torique
10 Ecrou
11 Joint torique
Type 2 000, 2002, 2012
Option: limitation de course min./max.
8.2.1. Travaux avant montage
DAnger!
danger dû à la haute pression !
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l'air des conduites.
→
Couper l'arrivée de l'air de commande et du courant de fluide.
→
Vider le boîtier de la soupape.
→
Dévisser le capot transparent du couvercle du mécanisme
→
Dévisser complètement l'indicateur de position à l'aide d'une clé
à six pans creux (Clé de 5 resp. Clé de 8)
reMArque !
risque de détérioration des mécanismes de commande en
cas d'utilisation d'un outil inadapté!
• Utiliser exclusivement les outils proposés spécialement par
Bürkert à cet effet pour visser le couvercle du mécanisme (voir
Chapitre Accessoires de montage)
→
Dévisser le couvercle du mécanisme à l'aide d'une clé spéciale
en maintenance la boîte de glissement.
