8. oPTIon: MIn. /Max.
huBBeGrenzunG
mit optischer
Stellungsanzeige
8.1. antrieb d-50, e-63 und f-80
Loctite 274

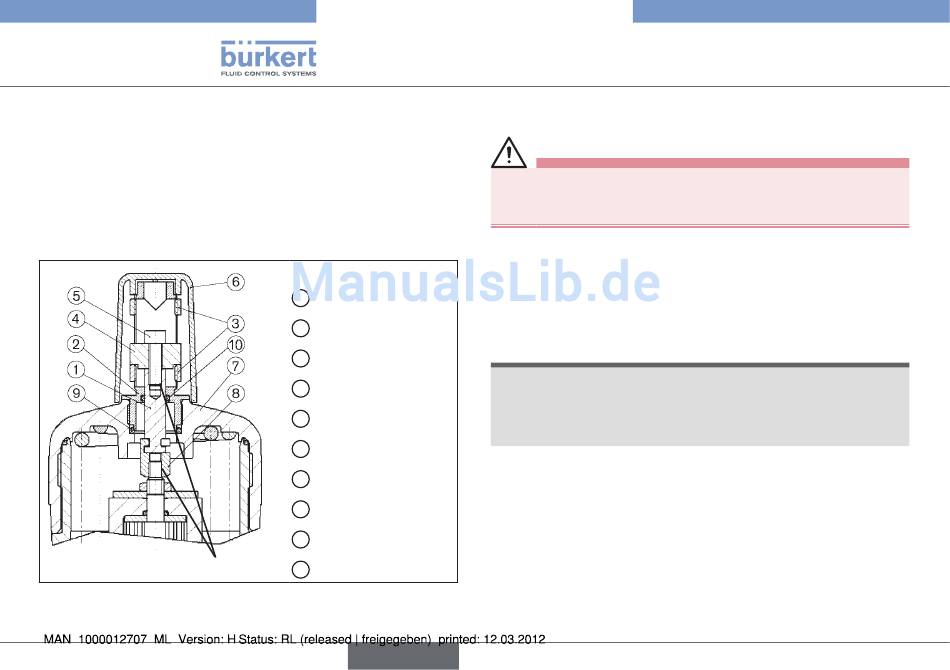

Bild 6: Antrieb D-50, E-63,
min./max. Hubbegrenzung mit optischer Stellungsanzeige
44
erforderliche Teile
1 Spindel
2 Führungsspindel
3 Mutter, geschlitzt
4 Balken (Antrieb)
5 Zylinderschraube
6 Haube
7 Gehäuse
8 Kupplung
9 O-Ring
10 O-Ring
deutsch
Typ 2 000, 2002, 2012
2030, 2031; 2032, 2033

Option: Min. /max. Hubbegrenzung

8.1.1. arbeiten vor dem einbau
gefAhr!
verletzungsgefahr durch hohen druck!
• Vor dem Umbau der Geräte den Druck abschalten und Leitun-
gen entlüften.
→
Zufuhr der Steuerluft und des Mediumstromes unterbrechen.
→
Ventilgehäuse entleeren.
→
Klarsichthaube vom Antriebsdeckel abschrauben.
→
Stellungsanzeige mit Innensechskantschlüssel (SW5 bzw. SW8)
herausschrauben.
hInWeIs!
Beschädigung durch falsches Werkzeug!
• Zum Verschrauben des Antriebsdeckels nur den von Bürkert
dafür angebotenen Spezialschlüssel verwenden (siehe Kapitel
Montagezubehör).
→
Antriebsdeckel mit Spezialschlüssel abschrauben, dabei an der
Laufbuchse gegenhalten
8.1.2. einbau und Inbetriebnahme
→
⑧ auf Ventilspindel schrauben und mit Loctite 274
Kupplung
sichern.
→
① in Kupplung ⑧ einhängen.
Spindel
→
① einfetten.
Spindel
