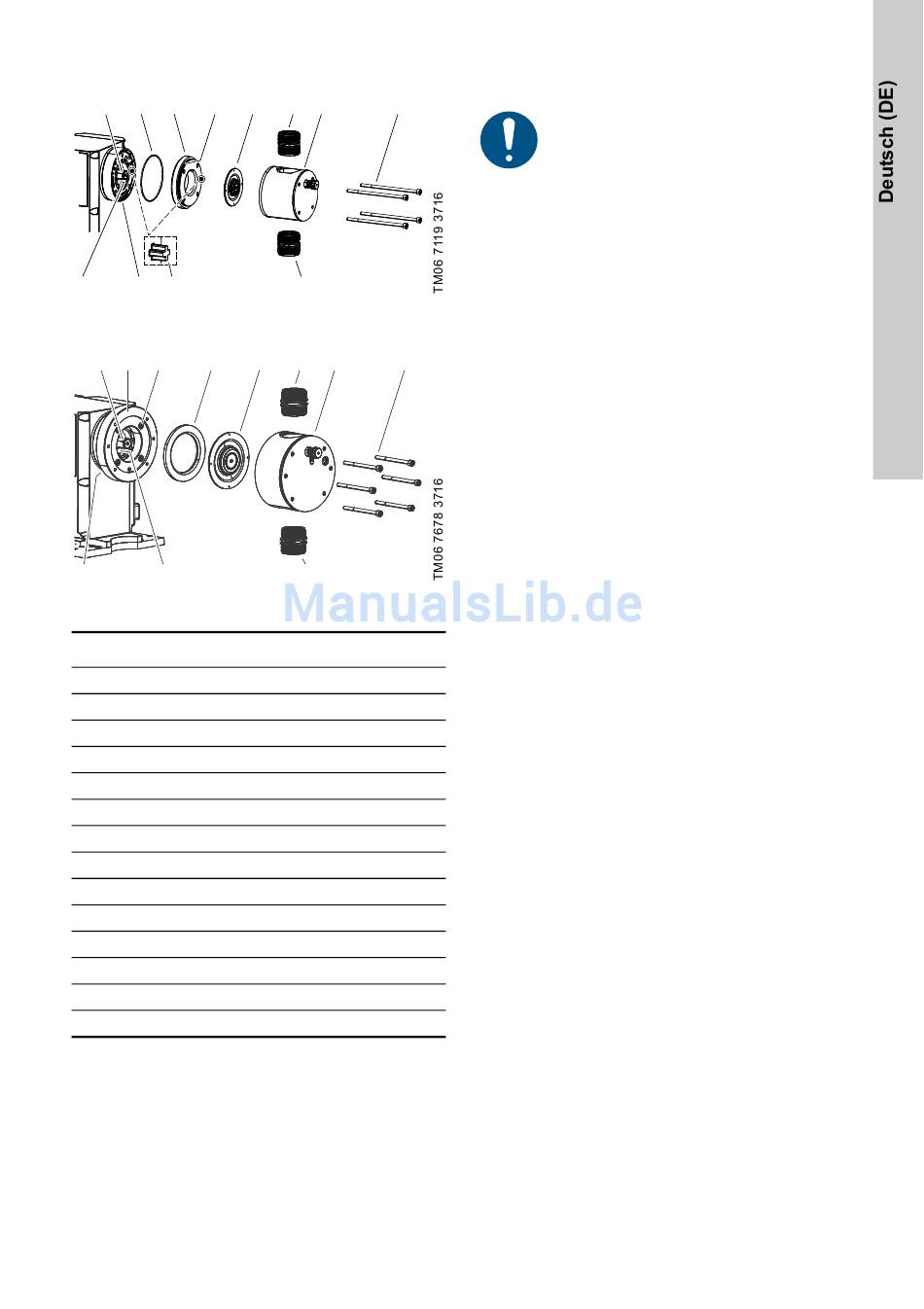

7.3.1 Übersicht Dosierkopf
1
2a
2
2d
10
8
9
Abb. 13
DDE 60-10
1
2
2b
2c
8
10
Abb. 14
DDE 120-7 / DDE 200-4
Pos.
Komponenten
1
Erweiterungsstück
2
Flansch
2a
O-Ring
2b
Schrauben
2c
Zwischenring
2d
O-Ring
3
Membran
4
Ventil, Auslass-Seite
5
Dosierkopf
6
Schrauben
7
Ventil, Einlass-Seite
8
Ablauföffnung
9
Ausrichtungsstift
10
Sicherheitsmembran
3
4
5
6
7
3
4
5
6
7
7.3.2 Demontieren der Membran und Ventile
Falls die Membran möglicherweise
beschädigt ist, schließen Sie die Pumpe
nicht an die Stromversorgung an! Fahren
Sie wie in Abschnitt
beschrieben fort.
Dieser Abschnitt bezieht sich auf die Abbildungen
bis 14.
1. Stellen Sie den Einstellknopf auf 0 %.
2. Schalten Sie die Stromversorgung ab.
3. Lassen Sie den Druck aus der Anlage ab.
4. Treffen Sie geeignete Vorkehrungen, um zurück-
laufende Flüssigkeit sicher aufzufangen.
5. Entleeren Sie den Dosierkopf und spülen Sie ihn
ggf. durch.
6. Demontieren Sie die Zulauf-, Druck- und Entlüf-
tungsleitungen.
7. Schrauben Sie die Ventile auf der Einlass- und
Auslass-Seite ab (4, 7).
8. Entfernen Sie die Schrauben (6).
9. Nehmen Sie den Dosierkopf (5) ab.
10. Schrauben Sie die Membran (3) gegen den Uhr-
zeigersinn ab und entfernen Sie sie.
11. DDE 60-10:
– Entfernen Sie den Flansch (2) zusammen mit
den O-Ringen (2a, 2d).
12. DDE 120-7 / DDE 200-4:
– Entfernen Sie den Zwischenring (2c).
13. Stellen Sie sicher, dass die Ablauföffnung (8)
weder verstopft noch schmutzig ist. Reinigen Sie
sie, falls nötig.
14. Überprüfen Sie die Sicherheitsmembran (10) auf
Abnutzung und Beschädigung. Falls die Sicher-
heitsmembran beschädigt ist, senden Sie die
Pumpe zur Reparatur an Grundfos. Siehe
Abschnitt
7.5
Reparaturen.
Wenn nichts darauf hindeutet, dass Dosierflüssigkeit
in das Pumpengehäuse eingedrungen ist, fahren Sie
entsprechend der Anleitung in Abschnitt
7.3.3 Montieren der Membran und Ventile
gen Sie andernfalls den Anweisungen in Abschnitt
7.4.2 Dosierflüssigkeit im
7.4 Membranleckage
13
fort. Fol-
Pumpengehäuse.
