Messfleckanalyse - Trotec IC 0120 V Bedienungsanleitung

Weitere Information über die Analyseeinstellungen:
Messpunkt erfassen (Max- / Min-Spot)
Spot 4 so einstellen, dass er dem höchsten/niedrigsten
Punkt auf dem Display folgt.
- Maximum
Den Spot 4 so einstellen, dass er dem wärmsten
Punkt auf dem Display folgt.
- Minimum
Den Spot 4 so einstellen, dass er dem
Punkt auf dem Display folgt.
Alarm
In eingeschaltetem Zustand gibt die Kamera ein
Alarmsignal von sich. Bei „Maximum", wenn die
eingestellte Alarmtemperatur
schritten wird. Bei „Minimum", wenn die eingestellte
Alarmtemperatur erreicht bzw. unterschritten wird.
Der jeweilige Wert wird durch Spot 4 erfasst.
Alarm temp
Stellt die Temperaturgrenze des Alarms ein.
Temp korrigieren
Korrigiert den Messwert der Kamera, um sicherzu-
stellen, dass die Messgenauigkeit auch unter beson-
deren Bedingungen gegeben ist.
ACHTUNG: Nullpunkt-Verschiebung der hinter-
legten Kalibrierungskurve.
Isothermen-Breite
Bestimmt die Breite der Isothermen-Intervalle. Die
Breite kann von 0,1°C bis zur Obergrenze der maxi-
malen Temperaturmessspanne unter diesen Bedin-
gungen eingestellt werden.
Isothermen-Farbe
Bestimmt die Farbe der Isothermen-Intervalle. Trans-
parent, grün, weiss und schwarz stehen zur Auswahl.
kältesten
erreicht bzw. über-
Bedienungsanleitung – Infrarotkamera LV / V
Isothermen-Alarm
Bestimmt die Alarmtemperatur der Isotherme.
Laser-Justierung
Justiert den Laserpunkt im LCD-Display.

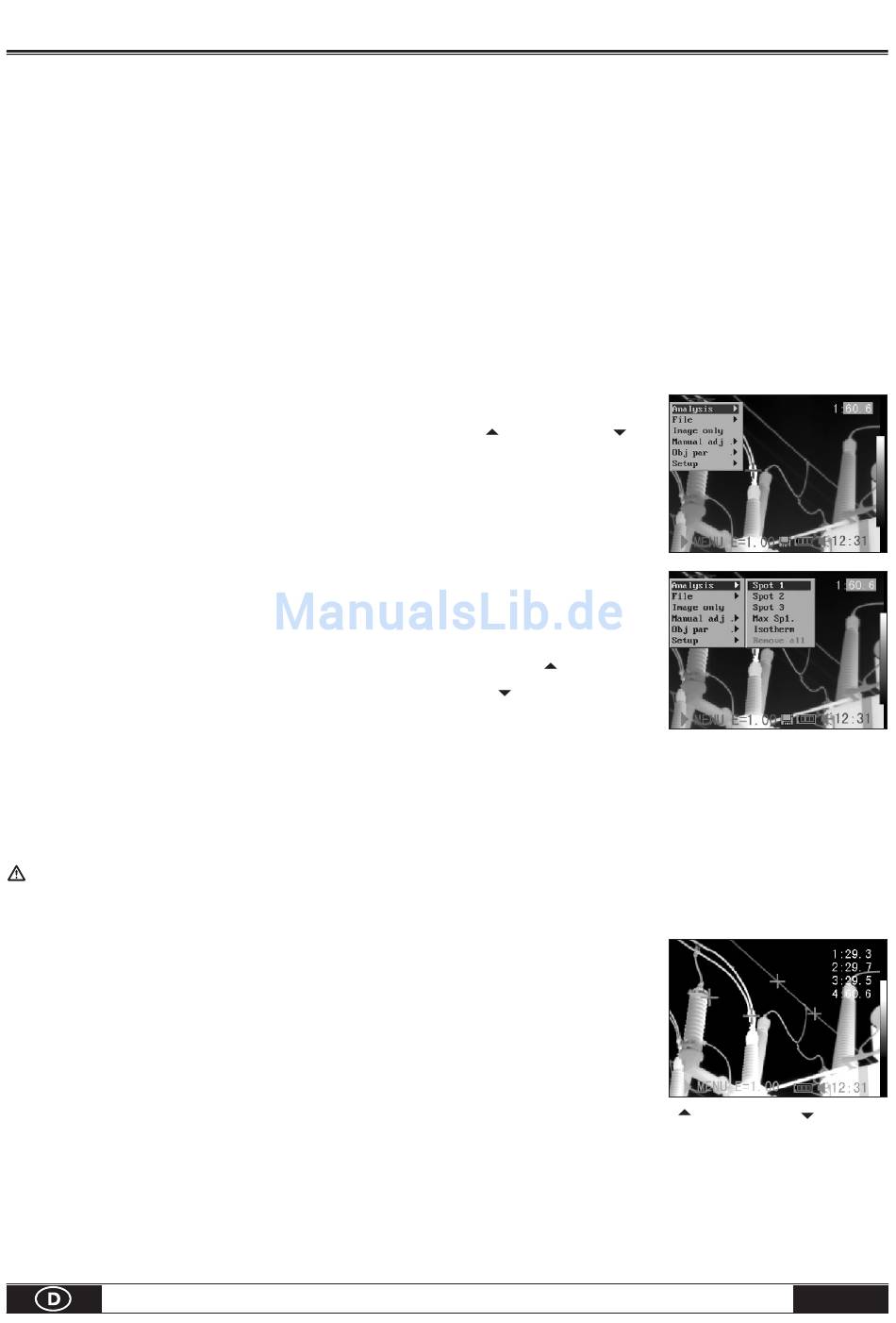

Messfleck-Analyse
Dieser Themenbereich erklärt, wie die Analyse-Tools
auf dem Thermalbild eingestellt werden.
1. Drücken Sie die Menü-/Eingabe-Taste.
2. Drücken Sie die Taste
hoch / runter
dem Omni-Selektor, um
zu dem Menüpunkt
[Analyse] zu gelangen.
3. Den Messpunkt ein-
stellen.
• Drücken Sie auf die
Taste hoch /runter
auf dem Omni-
Selektor, um einen
Messpunkt auszu-
wählen und drücken Sie die MENÜ/EINGABE-
Taste. Ein Fadenkreuz erscheint auf dem Dis-
play.
• Spot 4 wird automatisch dem höchsten oder
niedrigsten Punkt auf dem Monitor folgen.
4. Den Messpunkt bewegen.
• Fangen Sie beim
ersten Schritt an,
um eine Mess-
punktanalyse
zustellen bzw. aus-
zuwählen.
• Drücken Sie den Pfeil hoch, runter
und rechts4auf dem Omni-Selektor, um den
aktivierten Punkt zu bewegen.
Der Temperaturwert des momentanen Spots
stellt sich selbständig ein.
auf
ein
, 3links
A - 14
