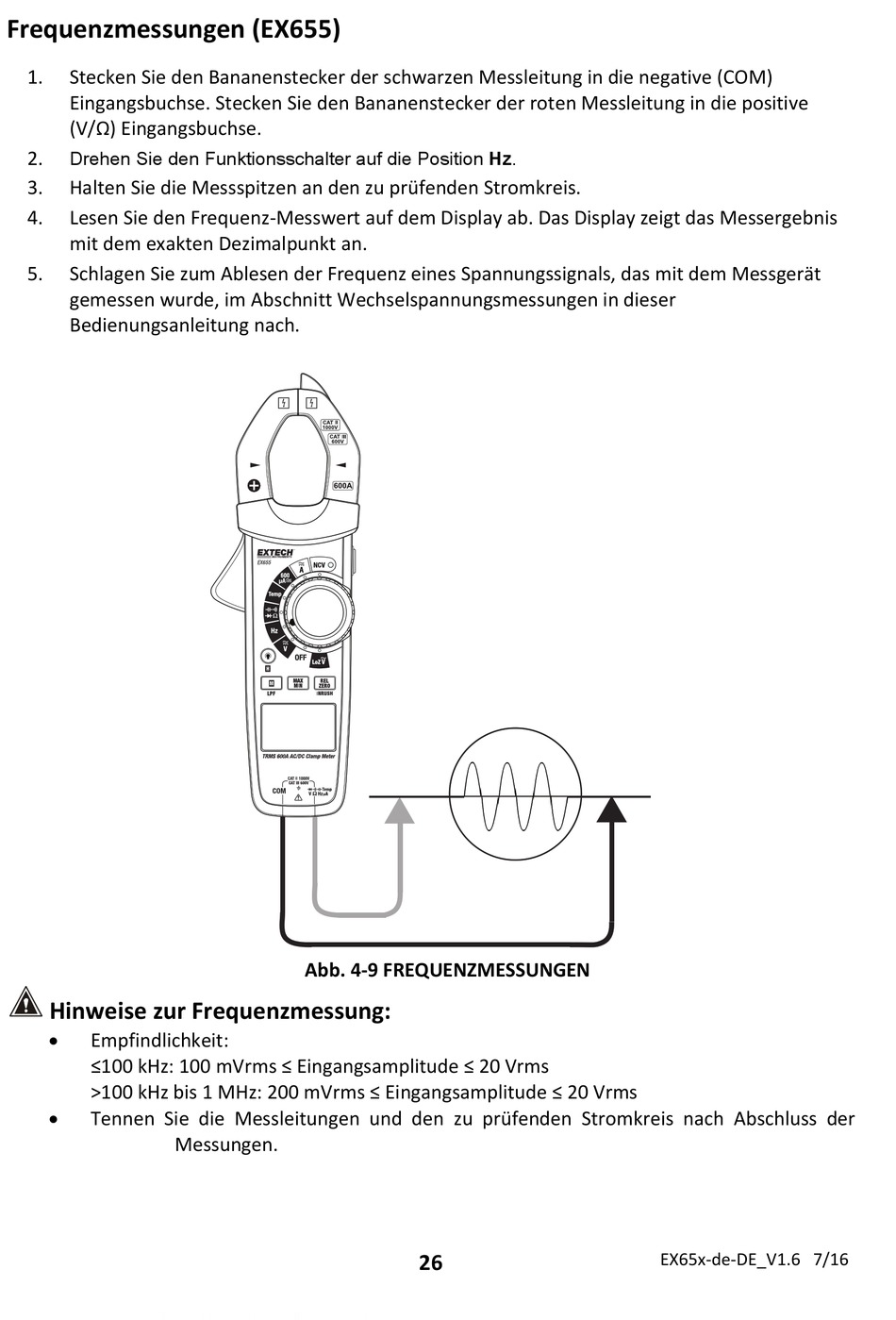

Frequenzmessungen (EX655)
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM)
Eingangsbuchse. Stecken Sie den Bananenstecker der roten Messleitung in die positive
(V/Ω) Eingangsbuchse.
Drehen Sie den Funktionsschalter auf die Position Hz.
2.
3.
Halten Sie die Messspitzen an den zu prüfenden Stromkreis.
4.
Lesen Sie den Frequenz‐Messwert auf dem Display ab. Das Display zeigt das Messergebnis
mit dem exakten Dezimalpunkt an.
5.
Schlagen Sie zum Ablesen der Frequenz eines Spannungssignals, das mit dem Messgerät
gemessen wurde, im Abschnitt Wechselspannungsmessungen in dieser
Bedienungsanleitung nach.
Hinweise zur Frequenzmessung:
Empfindlichkeit:
≤100 kHz: 100 mVrms ≤ Eingangsamplitude ≤ 20 Vrms
>100 kHz bis 1 MHz: 200 mVrms ≤ Eingangsamplitude ≤ 20 Vrms
Tennen Sie die Messleitungen und den zu prüfenden Stromkreis nach Abschluss der
Abb. 4‐9 FREQUENZMESSUNGEN
Messungen.
26
EX65x‐de‐DE_V1.6 7/16
